電工初階實習

1. 插頭接駁及他燈的使用

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗
材料	13A插頭、三芯線、占玉 燈座，燈泡 (1.5mm平方粗度)硬電線 (棕、藍、黃綠地線)

他筆	開線鉗	萬用錶
十字批	平咀鉗	13A插頭
三芯線	占玉	燈座頂
插座安裝指引	燈泡	電線膠布

施工程序:

1. 剪取1m 長三芯線。將線從入口2穿過燈喉ii。
2. 在線的兩端各取4cm長度，利用開線鉗環切三芯線兩端白色膠皮，不要切斷電線，可利用平咀鉗協助移走膠皮。
3. 取一端，利用插頭安裝指示紙(附送的)，度取各顏色線長度，例如紅色火線17mm，不需使用量尺，把電線放在安裝指示紙上直接量取便可，剪出各顏色線的應有長度。
4. 利用開線鉗開電線(移走各顏色線的膠皮)，露出5mm的銅線。
5. 利用平咀鉗將外露的銅線扭結在一起。
6. 用十字批鬆開插頭底部的螺絲，打開插頭，鬆開線夾的螺絲。
7. 將已開好線的三芯線穿過線夾，依安裝指示紙，接駁到插座上的適當位置，用他筆(一字批)上緊。
8. 上緊線夾，蓋上插頭面蓋，此時插頭應已接駁好。
9. 在三芯線的另一端(應已剪走4cm白色外皮)，剪走約1.5cm，留取約2.5cm三色線，開電線，移走5mm顏色膠皮，即是露出5mm的銅線。
10. 將三色線接駁到占玉。
11. 剪取約30cm三色(棕、藍、黃綠地線)硬電線，兩端都開電線。將硬線從入口1穿過燈喉i。
12. 將各硬電線的一端接駁到占玉，即是連上插頭。
13. 硬電線的另一端連接到燈座的底部接位，將燈座篏上燈箱，上好螺絲， 裝上燈泡，他燈製作完成。

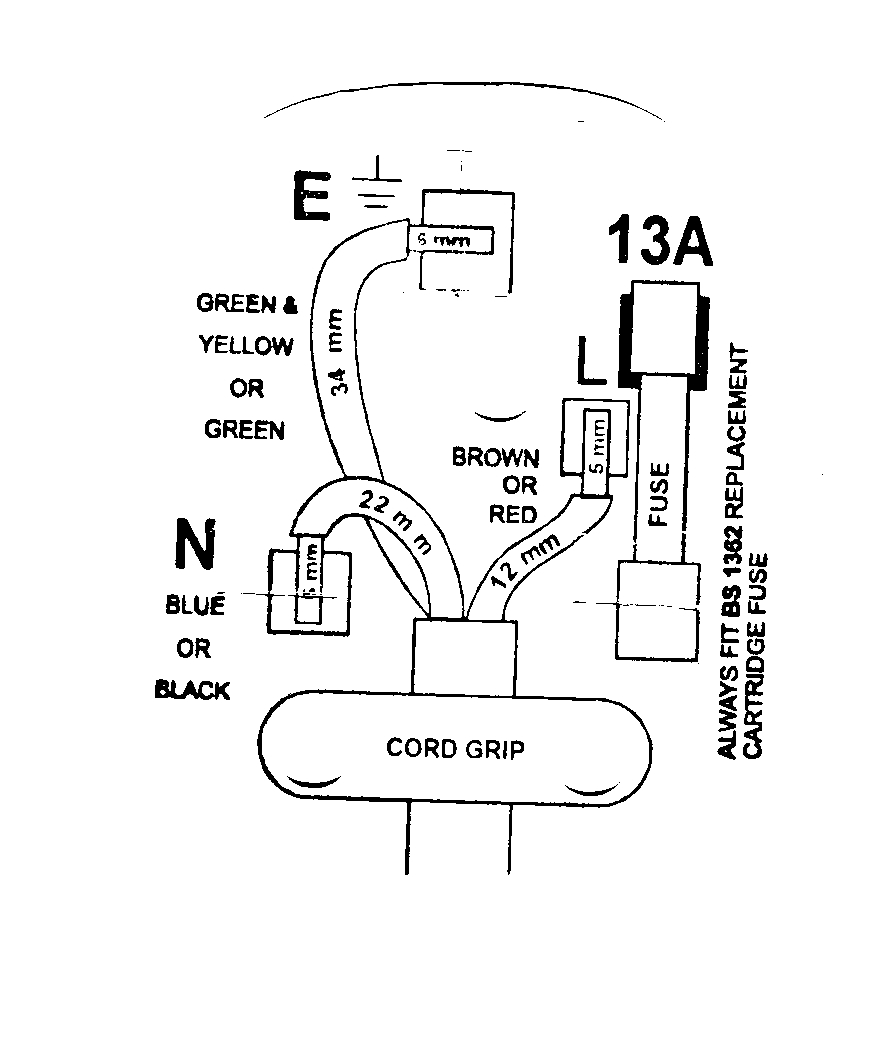

插頭內線路

燈座底部接線

完成的他燈(顯示接駁占玉 )

完成的他燈

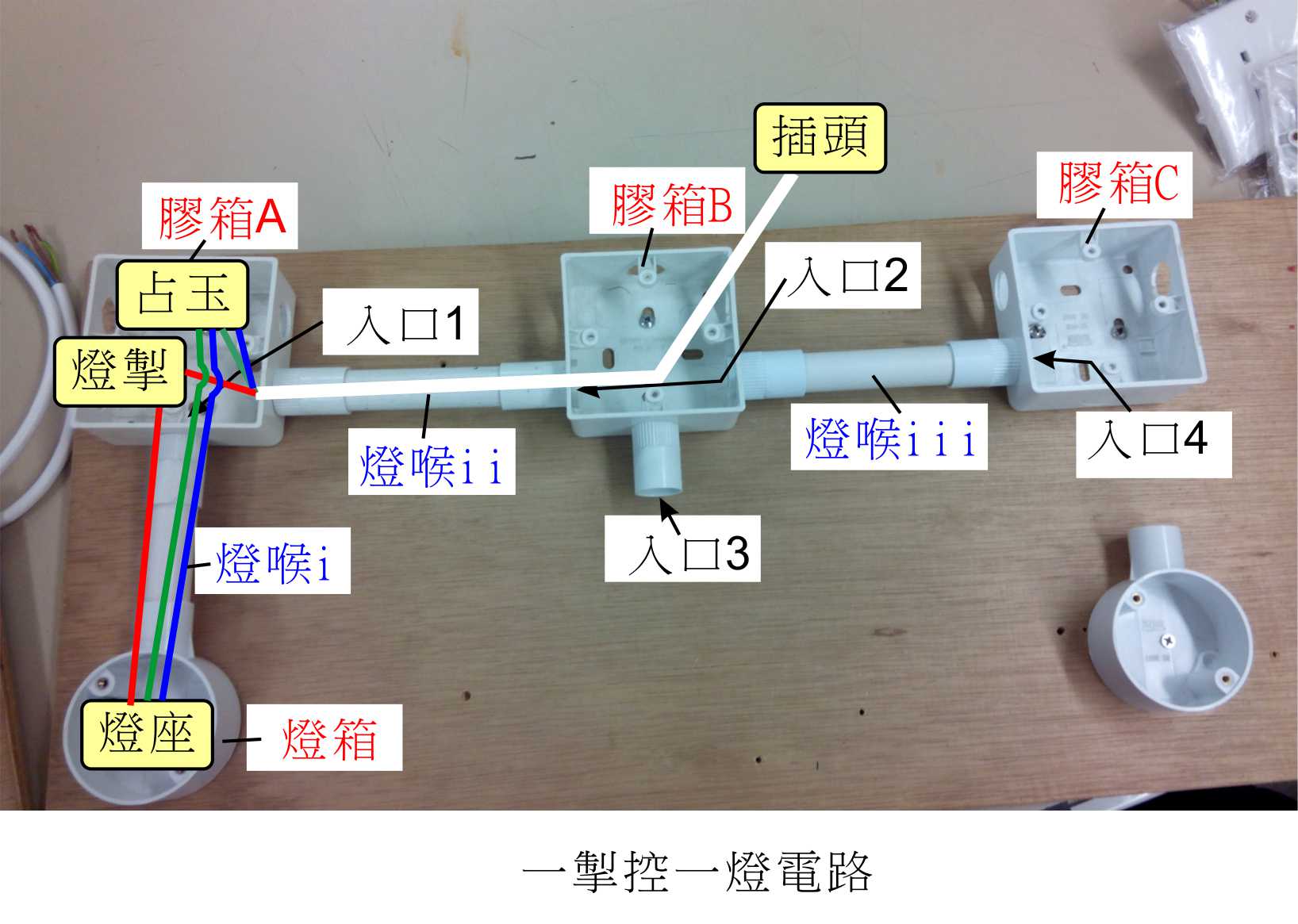

2. 一掣控一燈電路

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗
材料	13A插頭、三芯線、占玉 燈座，燈泡 硬電線 (棕、藍、黃綠地線) 單位開關掣

單位開關掣底

單位開關掣面

施工程序:

1. 將上堂做好的他燈在占玉處拆開火線(軟及硬皆拆)，其他電線不用拆。
2. 將軟火線(三芯線之紅線)接到單位開關掣(燈掣)的其中一占(接)線位，有兩個位的，任擇一個便可。
3. 另一個接線位接紅色硬線(從占玉拆下的另一條紅線)。
4. 將燈掣蓋在膠箱A上，上好螺絲，完工，插掣測試。

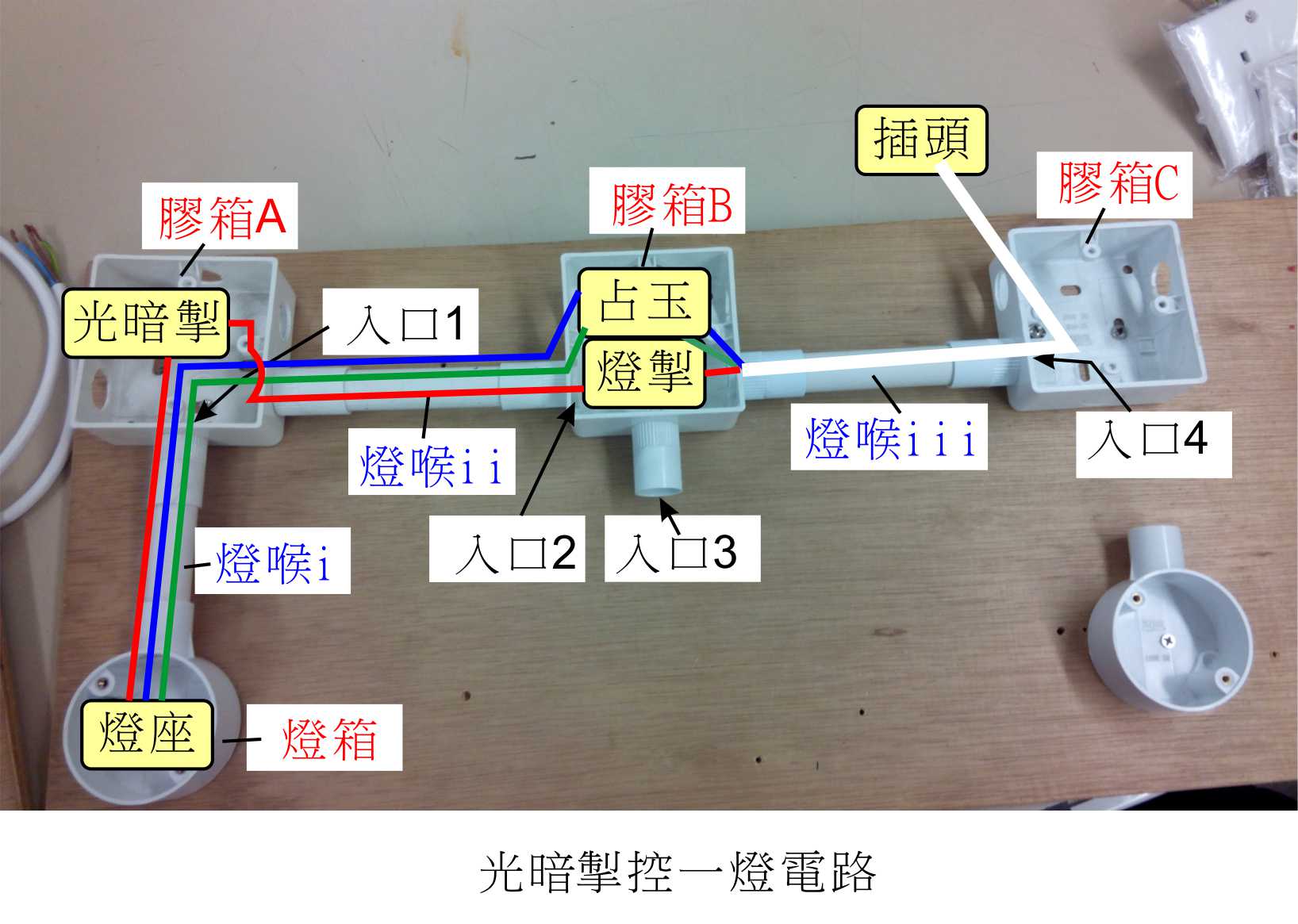

3. 光暗掣控一燈電路

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗
材料	13A插頭、三芯線、占玉 燈座，燈泡 硬電線 (棕、藍、黃綠地線) 光暗掣、單位開關掣

光暗掣底

光暗掣面





施工程序:

1. 將插頭軟線的入口退後一膠箱位，在入口4進入，而燈掣亦同樣退後一膠箱位至膠箱B。
2. 在膠箱A加裝一光暗掣，只需接駁火線，同接單位燈掣一般，有兩個接位的，任擇一個便可。
3. 完工後，可以用燈掣及光暗掣控掣燈的開關，加多一個開關掣是實習用的(用來做總掣)，多些變化，實際操作上只需安裝光暗掣便可，光暗掣是可控掣電燈的開關的。

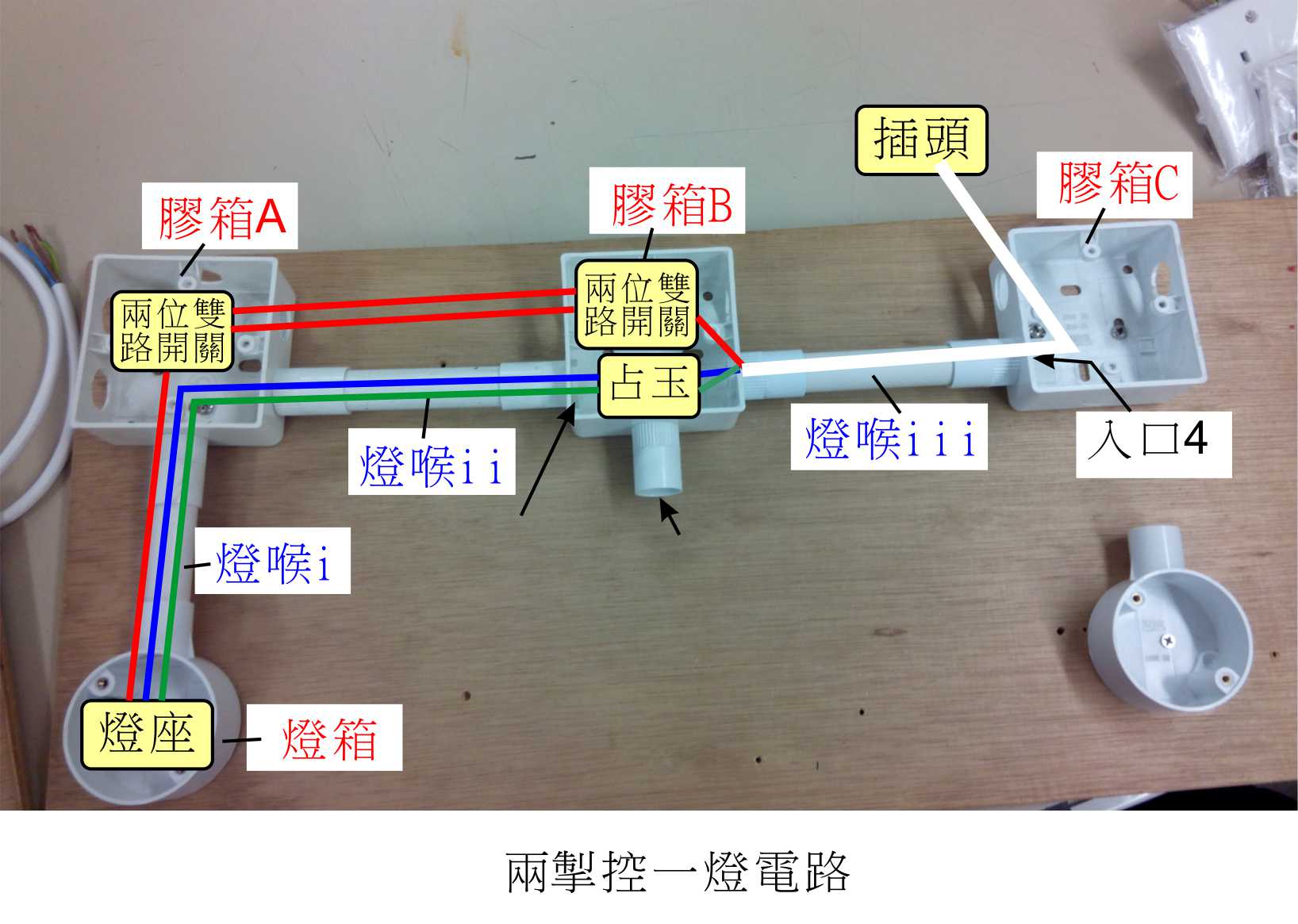

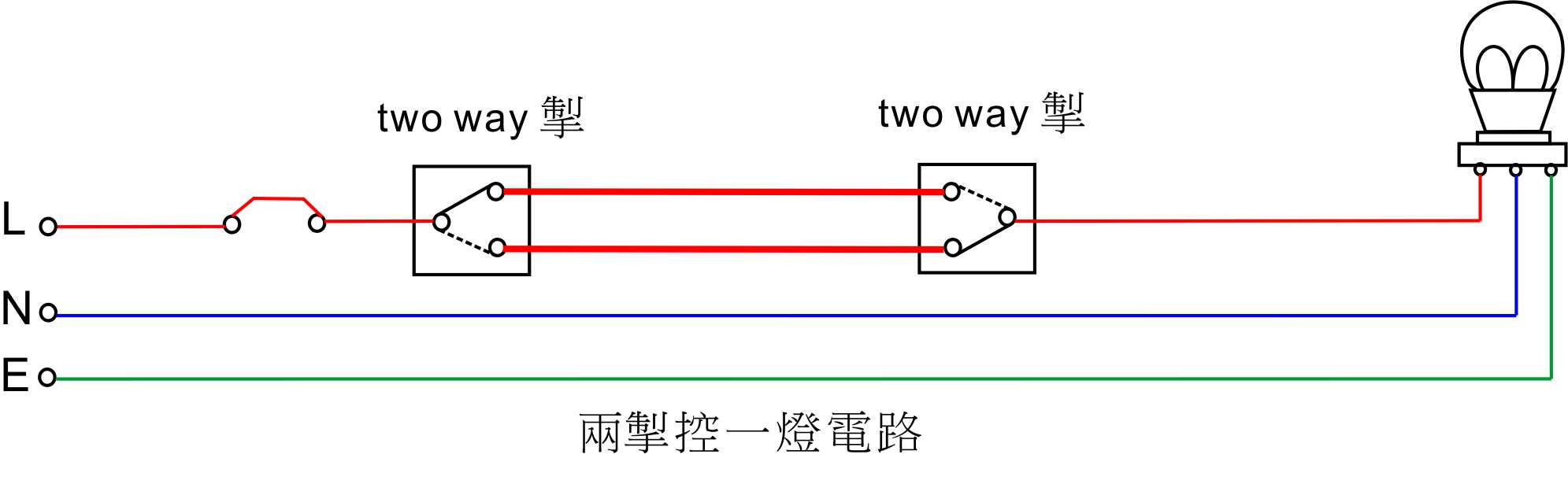

4. 二掣控一燈電路

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗
材料	13A插頭、三芯線、占玉 燈座，燈泡 硬電線 (棕、藍、黃綠地線) 兩位雙路開關掣(two way掣)兩個

兩位雙路開關掣底

兩位雙路開關掣面

施工程序:

1. 將燈掣及光暗掣換成two way掣(吐威掣)。two way掣的接位有三個，中間的為輸入或輸出位。
2. 插頭端的火線為輸入線，接駁第1個(膠箱B) two way掣的中間接位。 兩側的接位皆接上兩條紅色火線，穿過燈喉ii，到達(膠箱A)的另一個two way掣。
3. 將兩條火線接上第二個two way掣的兩側接位。
4. 第二個two way掣的中間接位為輸出位，接上連接燈座的紅色火線。
5. 燈掣蓋上膠箱，完成。

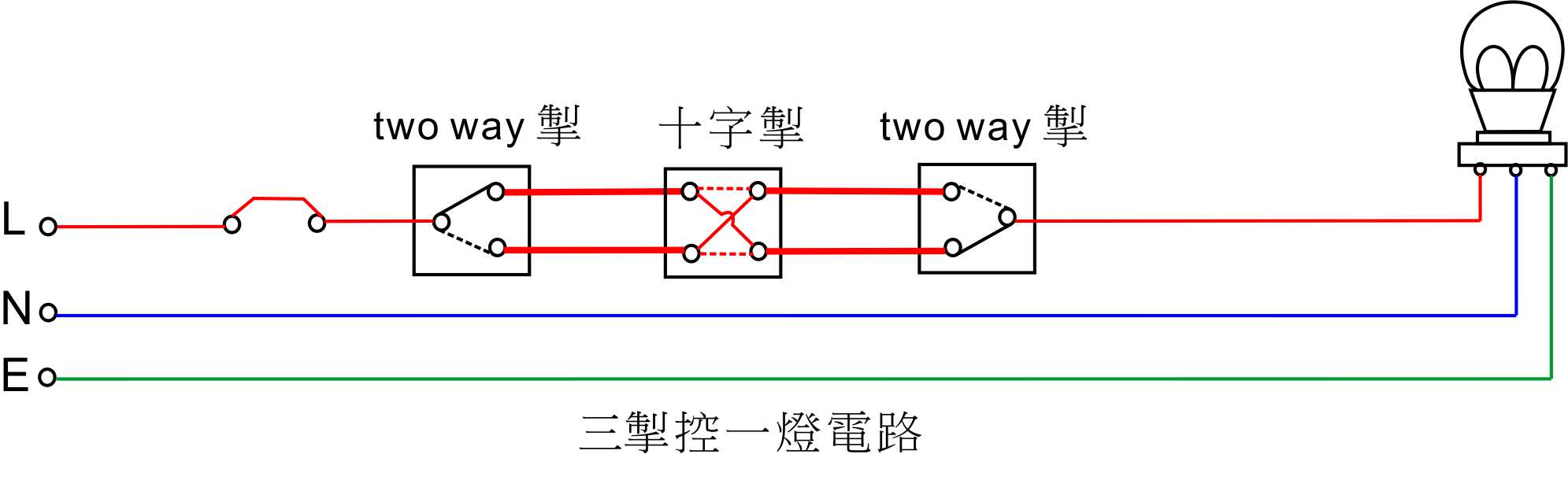

5. 三掣控一燈電路

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗
材料	13A插頭、三芯線、占玉 燈座，燈泡 硬電線 (棕、藍、黃綠地線) 十字掣1個，兩位雙路開關掣(two way掣)兩個

十字掣底

十字掣面

施工程序:

1. 將第一個two way掣移後一個膠箱至膠箱C位。
2. 在兩個two way掣之間加一個十字掣，看圖接駁火線。

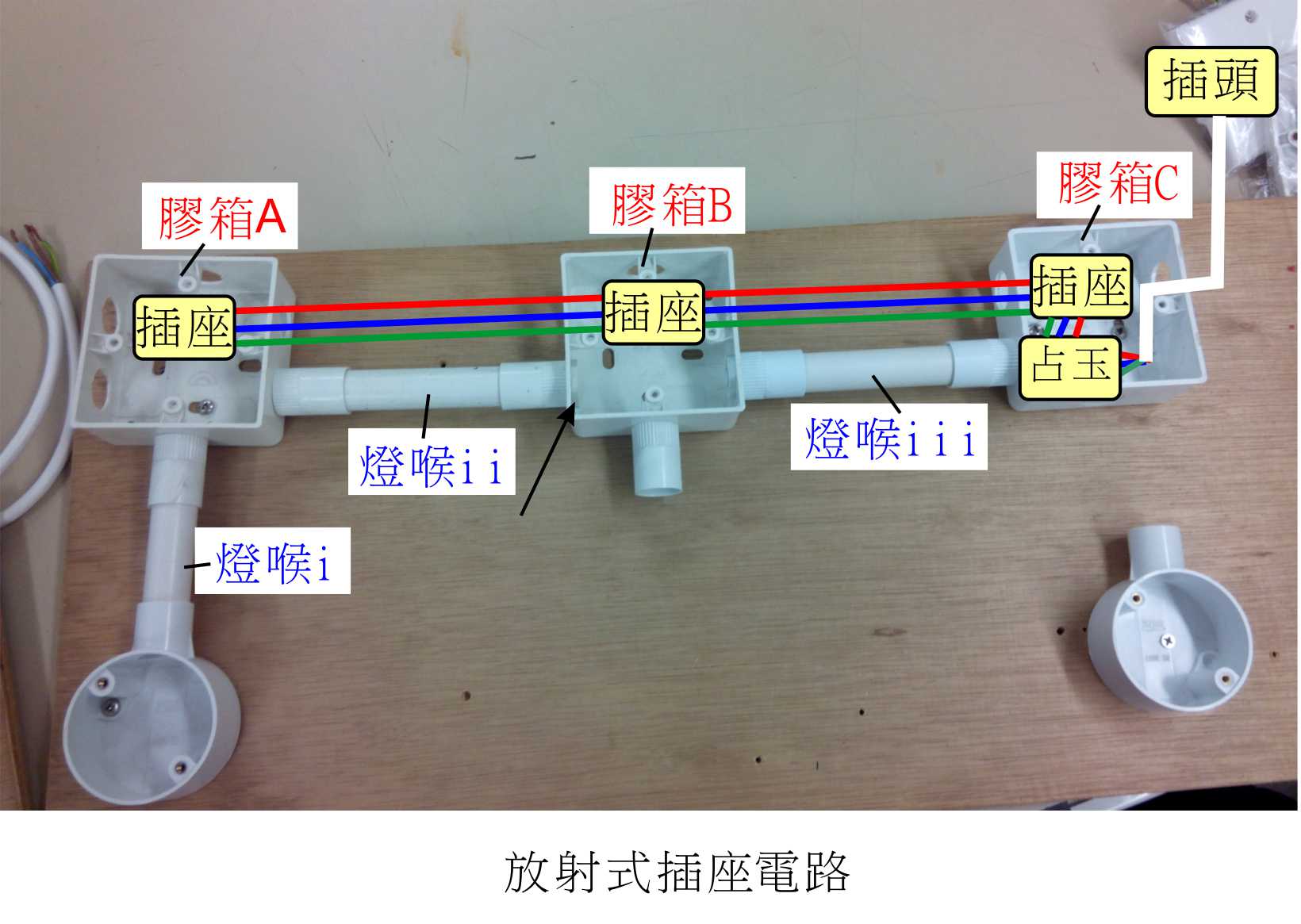

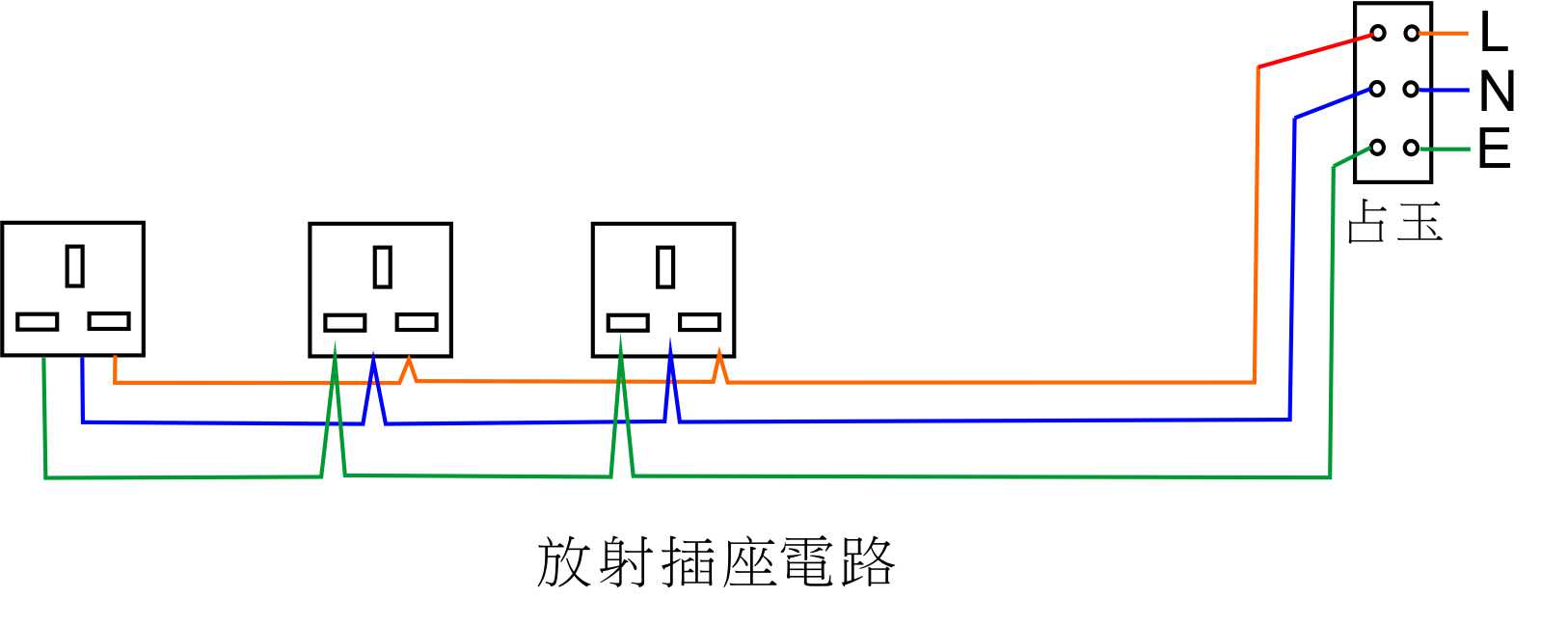

6. 放射型插座電路

工具	他筆、開線鉗、萬用錶、十字批、平咀鉗 、界刀
材料	13A插頭、三芯線、占玉 硬電線 (棕、藍、黃綠地線) 13A插座三個 電路測試器(恐龍蛋)Circuit tester一個

施工程序:

1. 將插頭的三芯軟線接駁占玉。
2. 量取放射電路所需三色硬線長度，要預長一呎，剪下。
3. 將三色硬線穿過燈喉，放好位置，在每個膠箱位置都屈摺出約3吋的V形摺叠(最尾膠箱除外)。
4. 將摺叠位頂端的膠皮移走，約需移除1.5cm長度，露出銅線，按政府規定，從一個插座接駁到另一個插座的電線不能斷開，若斷開，接好線後要燒焊連接番，好麻煩的。
5. 移除膠皮方法:在1.5cm長度的兩端用開線鉗環切膠皮，再用界刀(cutter)在兩環間縱切(沿電線長度直切)，便可依切口剝走膠皮。
   將已剝走膠皮的銅線重新屈摺在一起成V形。
6. 將V形摺叠銅線塞進插座的接孔，上緊螺絲。
7. 最後將硬線的自由端接到占玉，連接插頭，完工，用恐龍蛋測試。


插座的測試:

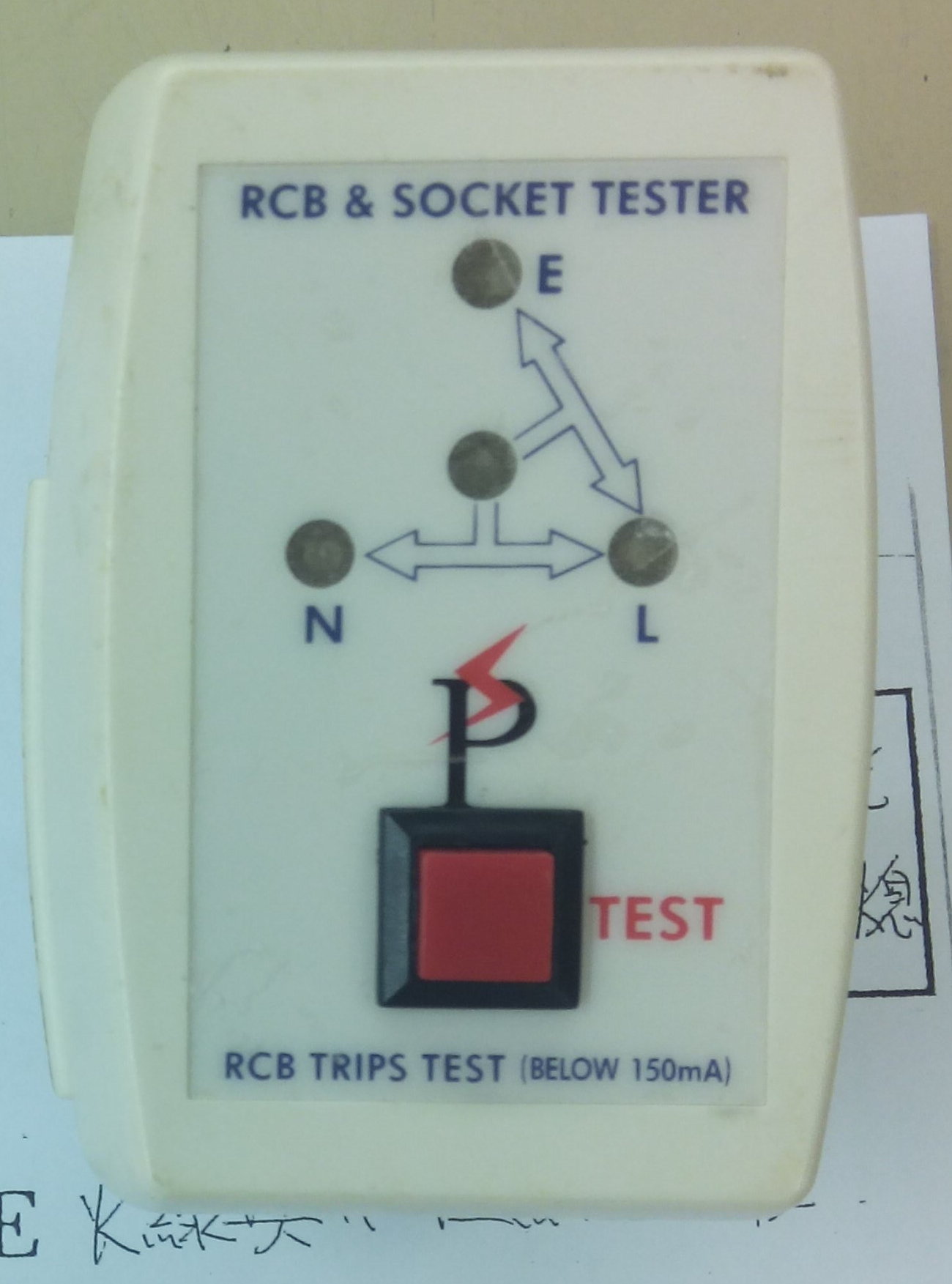

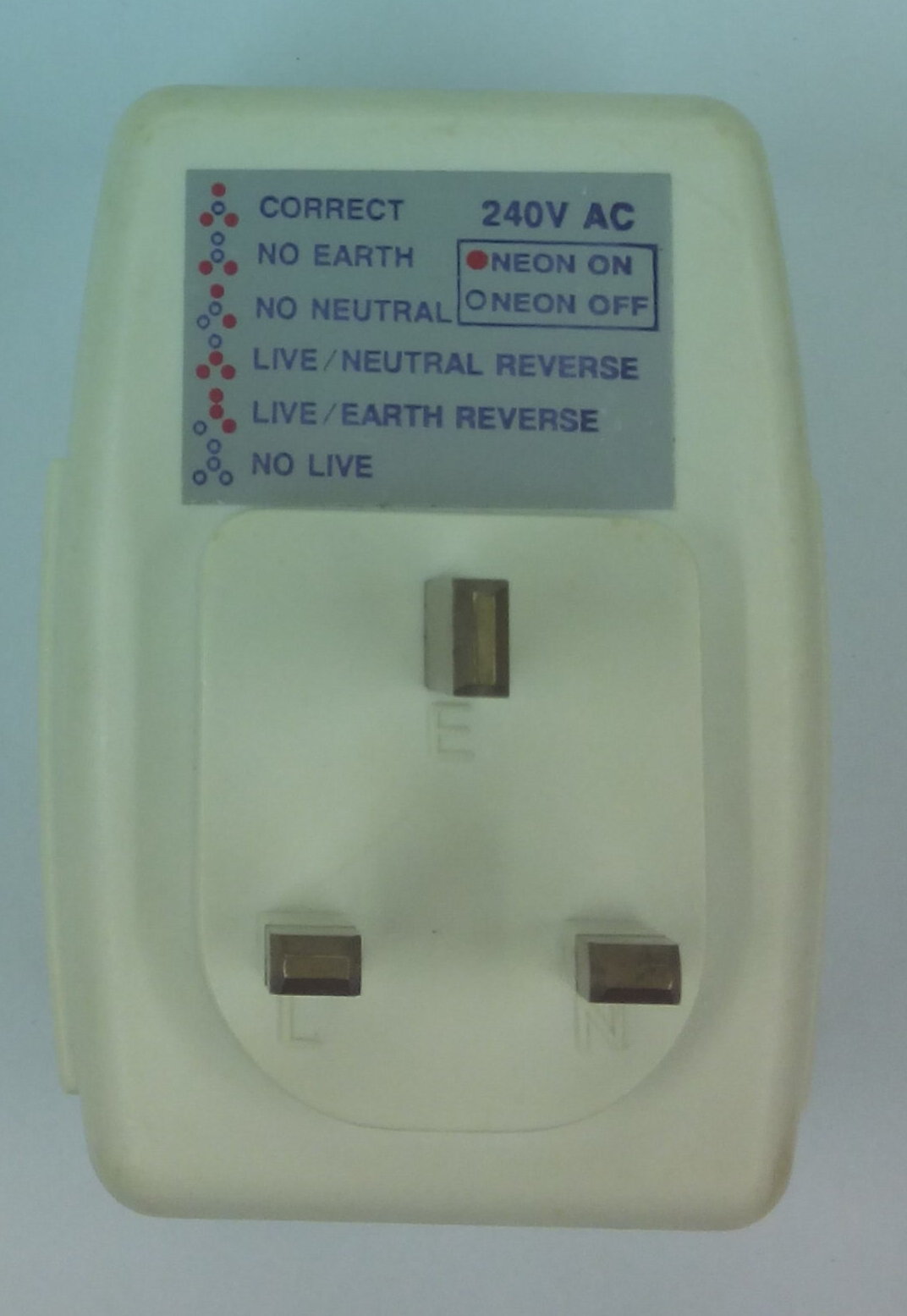

利用電路測試器 (恐龍蛋) Circuit tester

電路測試器底部

電路測試器註釋

電路測試器頂部

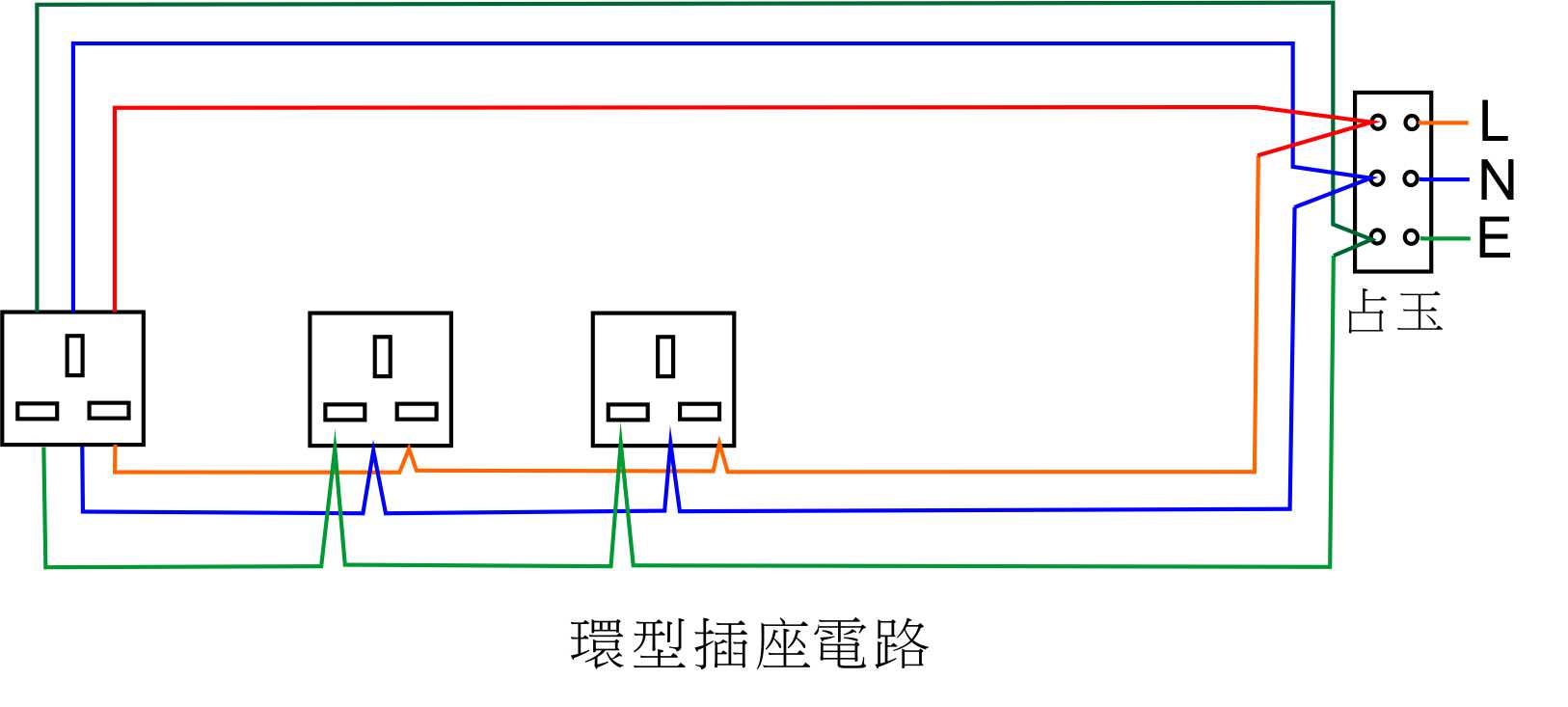

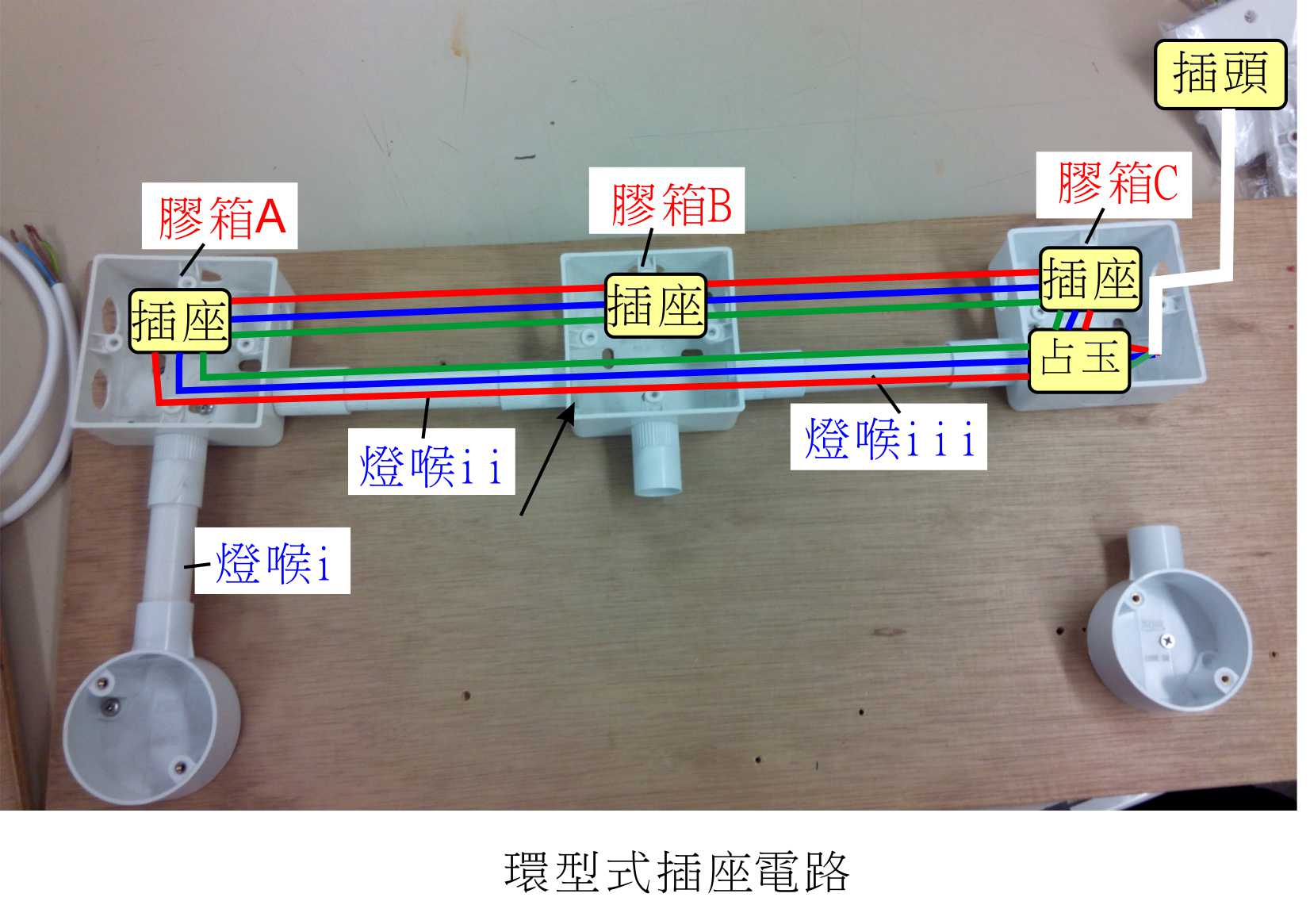

7. 環型插座電路

施工程序:

1. 先做好放射型插座電路。
2. 再在原有燈喉穿三色硬線。
3. 硬線的兩端分別接駁最尾插座及占玉，完工，用恐龍蛋測試。



8. 有起動器光管電路





9. 無起動器光管電路

無起動器光管不需使用士撻，採用新式電子鎮流器。

10. 曲架掣與接線蘇

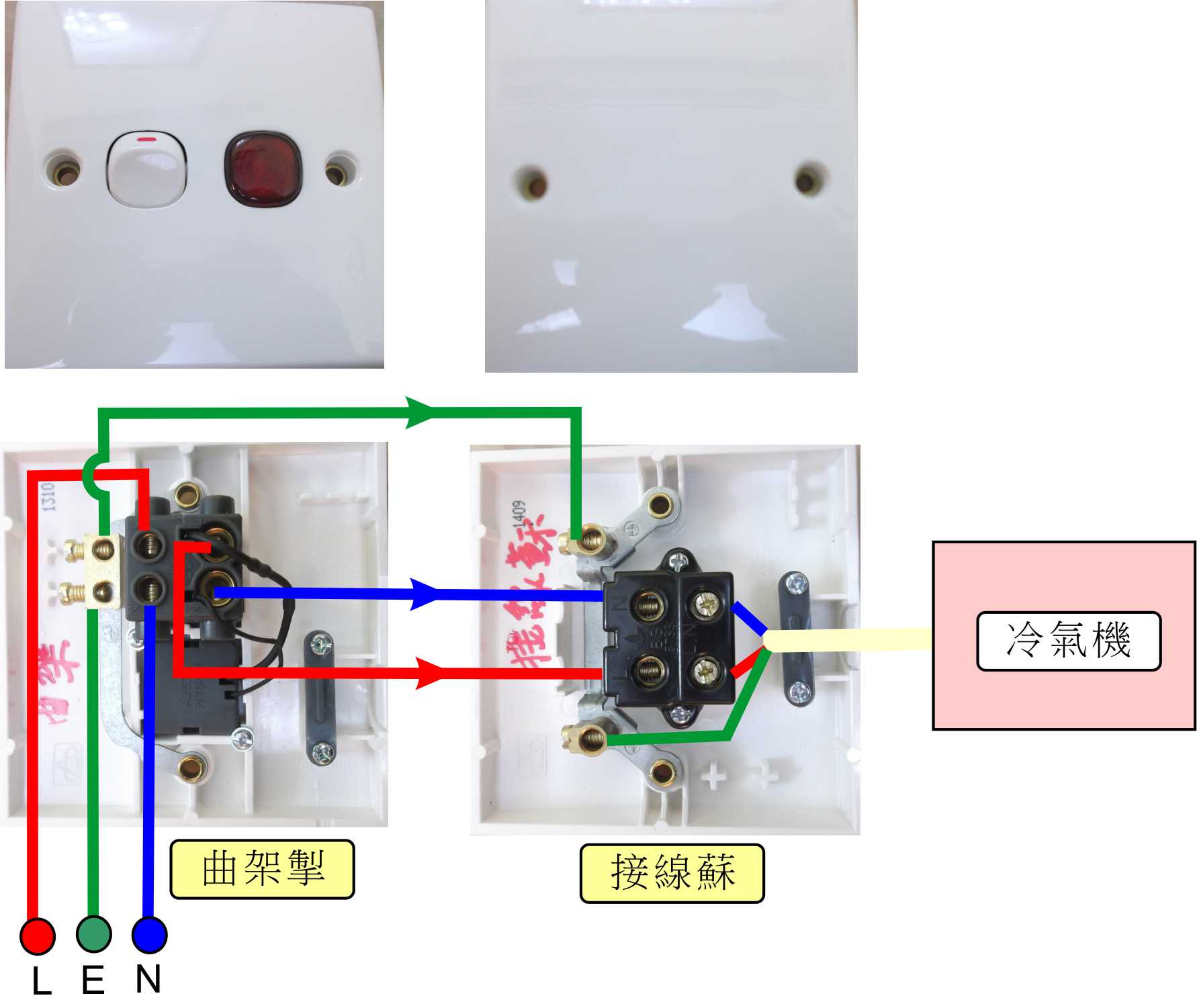

冷氣機、熱水爐等重型電器，因用電量大，不能使用插頭插入插座取電，因為恐怕插蘇腳接觸不良，有電火引致過熱，必須用螺絲上緊接點，開關要有指示燈，所以要用曲架掣(有指示燈的開關)及接線蘇占緊電線。

曲架掣(Cooker switch)本來是一種大功率煮食電器的開關掣,後來人們用來做任何大功率電器的開關掣,包括冷氣, 電熱水器, 射燈, 甚至摩打等。曲架掣的負載電流較大，15A或以上才會使用，它是雙極開關 (Double Pole)，可同時切斷火線及中線電源，一般燈掣是單極開關 (single pole)。
