來水喉

水管即是俗稱的水喉,香港家居用到的主要有三大類:
鐵喉(鍍鋅鋼管)銅喉膠喉
三類喉管各有不同的配件和接駁方式,當你認識這些配件和接駁方式後,就可像砌積木一樣按你的需要去接駁。
喉管接駁配件種類繁多,不少配件名稱是英文的本地化譯音,用廣東話讀起來有些古怪。

家居常用喉管為4分、6分及1吋, 接駁最尾的一件潔具用4分便夠, 若多一件潔具就用6分喉, 而1吋喉會用於總喉。

大厦的來水管分為三個類別: 飲用、消防、沖廁

1. 鐵喉(鍍鋅鋼管)

這種喉的質地是鋼管上鍍上一層鋅,但不少人習慣叫它做鉛水喉,事實上它並不含鉛。不過使用這種水管的機會已經越來越少,甚至現時有些五金舖都不再售賣這類水管和配件,因為香港水務署在1995年12月23日起禁止樓宇使用這種水管,這種水管有一個大缺點,就是容易生銹,尤其是輸送熱水時情況更嚴重。雖然鋼管內的銹漬有時會令食水顏色變黃,但這些微量鐵銹並不會危害人體健康。

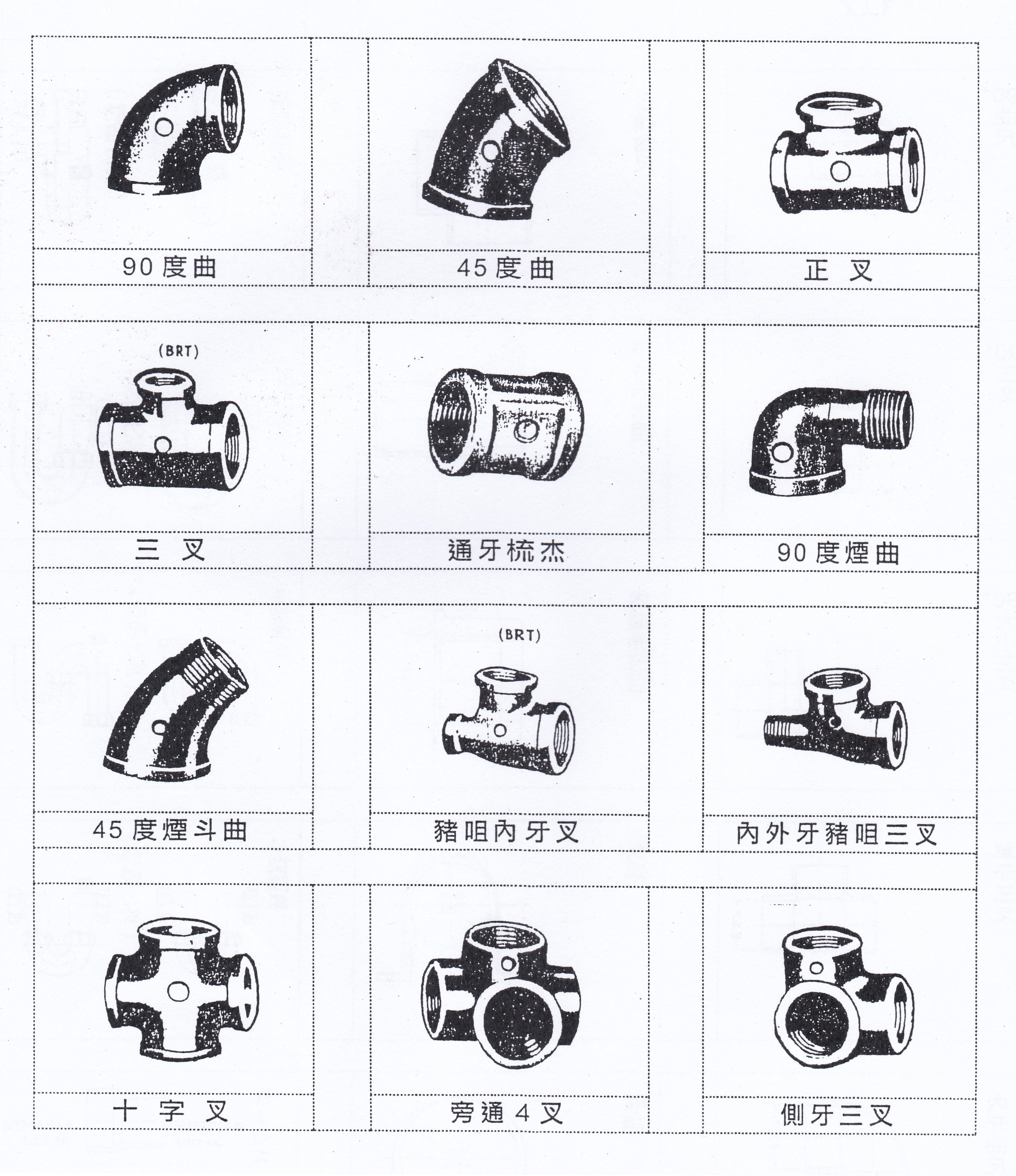

鍍鋅鋼管的尺寸根據公制單位計算喉管的內徑,但習慣以英制單位來稱呼,如四分、六分、八分等。以下會介紹一些較常用到的配件,配件的名稱通常是先講尺寸,再叫種類,例如四分短仔、六分梳杰。

短仔



以往五金舖內多數會有一些木格存放著各種長短約幾英吋的鐵水喉,水喉兩頭都有牙紋,通常不超過十吋長。這種短水喉叫“短仔”,由於兩頭已預先攪了牙,用於短距離的接駁,非常方便。

當你買一支新水管時,管的兩頭都是沒有牙紋的。大多數五金舖內都會有攪牙機,你必須請舖頭代你攪牙,價錢只是十元八塊,五金舖若當時不太繁忙通常都會肯做。但這麼小的工程要他們開機,有時也不會太過樂意。現時要接駁水管,都一定會改用銅喉。

梳杰

梳杰的“杰”字聲調讀第二聲(陰上聲),名稱譯自英語Socket。結構很簡單,只是一支短喉管內壁攪了牙(稱為內牙),用來將兩支水喉接連,梳杰中間部分是沒有牙紋的,兩頭的牙紋並不互通,若兩頭牙紋互通的叫“通牙”。

曲尺

英文名稱是Elbow,像梳杰一樣用來把兩支水管接駁,只不過屈曲了90度角。

刁士

習慣讀做“刁史”,譯音自英語Reduce。功用有點像梳杰,不過它是一邊大一邊小的。可以將兩支不同直徑的水管連接。

刁士分幾種不同形狀,有直有曲、有三叉。例如將六分水管與四分水管直駁的叫做六四分直刁士;六四分曲刁就是一邊曲尺;六四分三叉可從六分水喉中叉出一條四分水喉。曲尺、三叉和刁士等名稱時常會被簡化,例如叫四分叉、六四分直刁、六四分曲等等。

三叉

英文名字是Tee,一看便知是用來將三支水管駁在一起,若果是刁叉,中間叉出去的水管一定比兩頭的細,來水喉永遠只有大喉叉細喉,不會有細喉叉大喉的。

杯臣

杯臣的“臣”字聲調讀第二聲(陰上聲),英文名是Bushing。這件配件內外都有牙紋,作用有點像刁史, 可連接兩支不同粗幼的水管。

力古

通常會讀做“瀝古”,英文是Hexagon Nipple, 和梳杰相反,兩頭都有外牙,中間部分成六角形,方便用工具上緊。

喼輪

喼輪又稱於仁,英文是coupler,用來連接兩喉之接口位,通常安裝於結尾部份或需經常拆缷的管路上。

喉塞與喉冚

喉塞英文名字是Plug,喉冚的英文名字是Cap。兩樣都是用來堵塞水管。只不過喉塞是外牙, 喉冚是內牙,想廢除一個取水點時就用得著。

魚尾碼

用來固定喉管,在牆身鑽孔後,將魚尾碼打入便可,不必用木塞或英泥,一般四分喉的魚尾碼鑽二分窿就可以了。魚尾碼大約每隔三尺就要落一個,隔得太疏可能會因水管振動而出現響聲。



普通鐡喉接駁法

  1. 用攪牙機將喉端攪牙約七轉。
  2. 把白蔴根拉鬆撕開鋪在喉牙上,邊鋪邊捲實,再用桐油灰塗在白蔴根上。
  3. 將梳杰用喉鉗扭動推進喉牙內。
  4. 再將另一喉端用喉鉗扭動推進梳杰內。

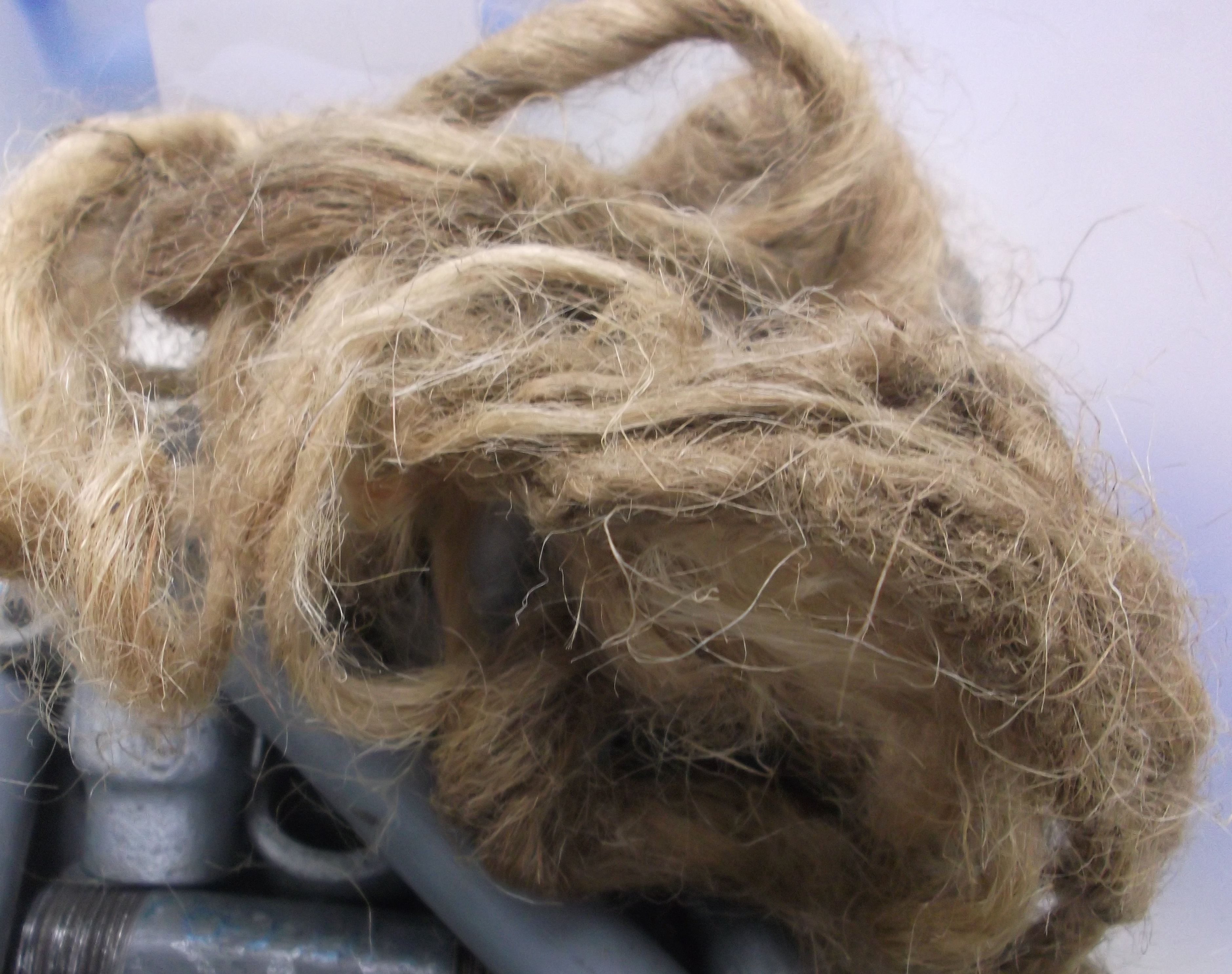

    白蔴根

    把白蔴根撕開鋪在喉牙上

    桐油灰

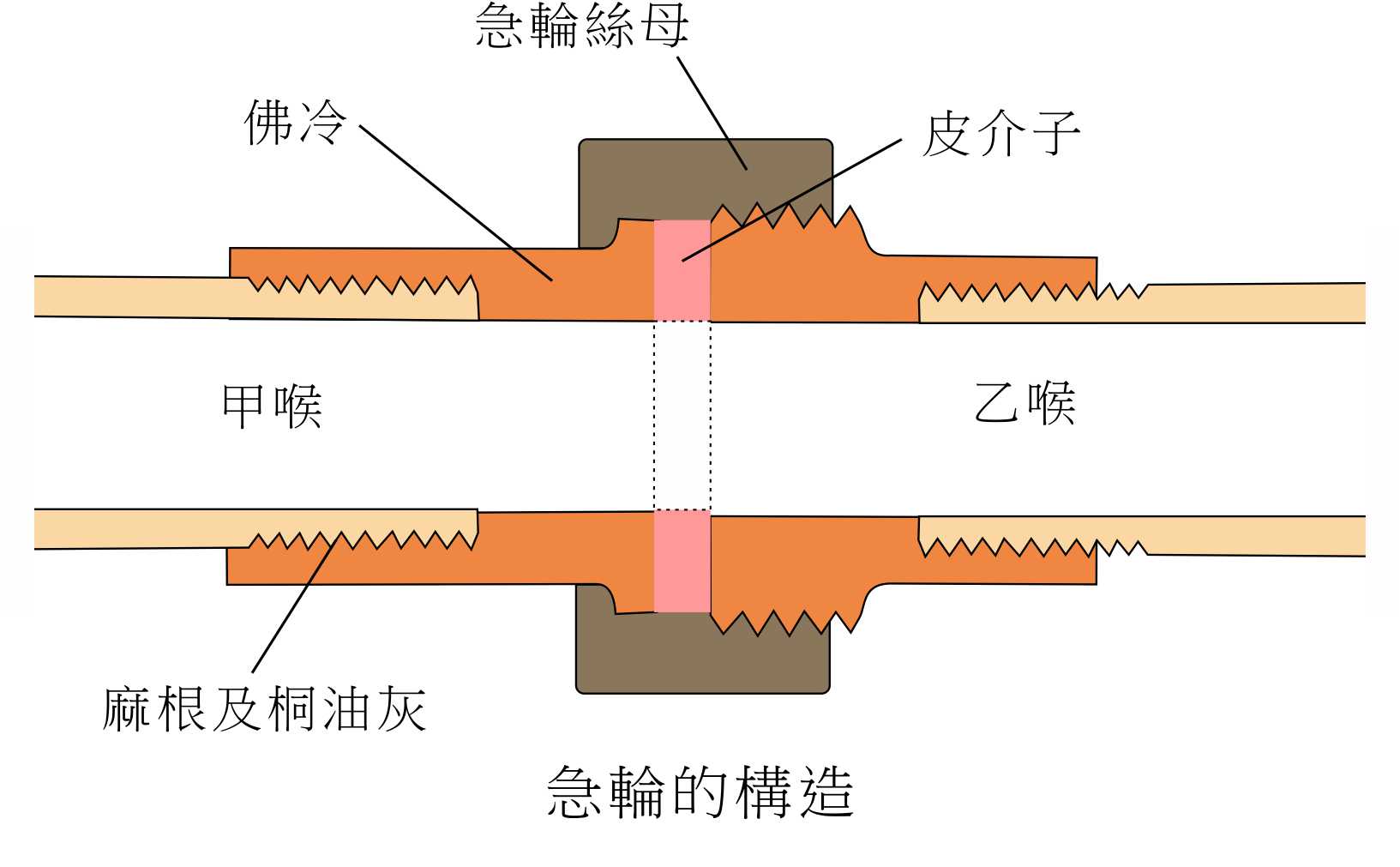

急輪接駁法

  1. 將急輪拆開,把它的兩個梳杰(佛冷)用普通鐵喉接駁法接駁(見上段)。
  2. 接好後便把兩梳杰連接,先將皮介子放入急輪之駁口處,對準另一水喉梳杰,用士巴拿扭動急輪絲母把它套進另一端之急輪牙內,使兩邊的佛冷和介子緊密壓接,能抵受水的壓力。

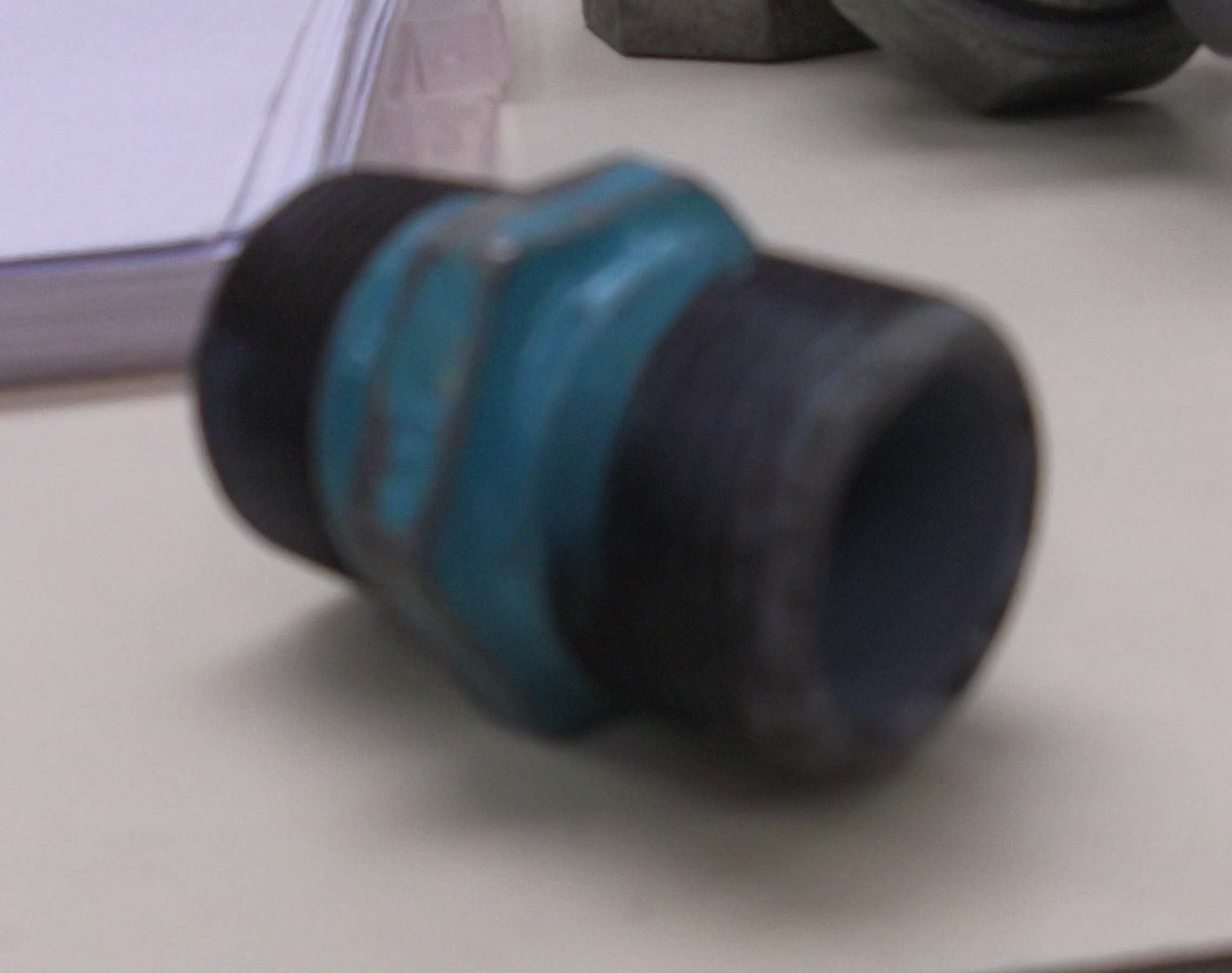

鐵喉除了舊式的鍍鋅鋼管外, 也有經改良防銹的搪膠鋼管, 管內壁鋪上一層灰色的膠, 這種鋼管價錢貴, 安裝麻煩, 要用沙輪碟切割, 因切割時的高熱會令管道內壁的膠收縮, 切割時要用上冷卻劑, 接駁時要用專用膠水。

因為管內壁加上了搪膠, 為了令管內徑不會變細, 水管壁會加厚令管身變粗以就內攏, 這種鋼管會在管身塗上藍色的環紋以資識別。

鐵喉攪牙齒數:
接駁喉管時, 須在管端攪牙最少1英吋, 每英吋所含的齒數有以下規定:
四分至六分鐵喉: 14度

一吋至六吋鐵喉: 11度

2. 銅喉

銅喉有很多優點,例如接駁容易,有士巴拿便可,耐用又不怕生銹,若非遭到人為的破壞,銅喉可由樓宇落成至清拆都不須更換,雖然它的價錢較鐵喉貴,但一般家居維修要用到的材料並不多,始終是有限錢,值得的。銅喉以前是光身的, 早期若用於熱水須用石棉繩包裹以隔溫, 亦有用玻璃棉及豬腸膠等隔溫, 後來為防止外露喉管表面在潮濕天氣出現倒汗水, 會在喉管表面包膠, 綠色薄皮的是冷水喉, 白色厚皮有絲瓜坑的是熱水喉, 若錯用冷水喉輸送熱水, 膠皮會爆裂。現在的冷水銅喉多包白色膠皮, 接駁時須移除接口的膠皮。包了白色膠皮的銅喉除外觀上更美觀外, 做暗喉藏於石屎時亦可避免被石屎侵蝕。
銅喉的尺寸根據喉管
外徑以公制單位計算,常用的有15mm及22mm,但本地師傅還是習慣以英制尺寸來稱呼,例如15mm的叫四分銅喉,22mm的叫做六分銅喉。
銅是一種較軟的金屬,有很好的延展性,接駁時並不像鐵喉需要在喉身上攪牙,它是利用銅欖和索母將銅喉固定索緊,防止漏水的。銅欖的“欖”字香港舖頭多數寫作“杬”,聲調讀“欖”字的第二聲,這裏以後也會把它寫作“杬”。

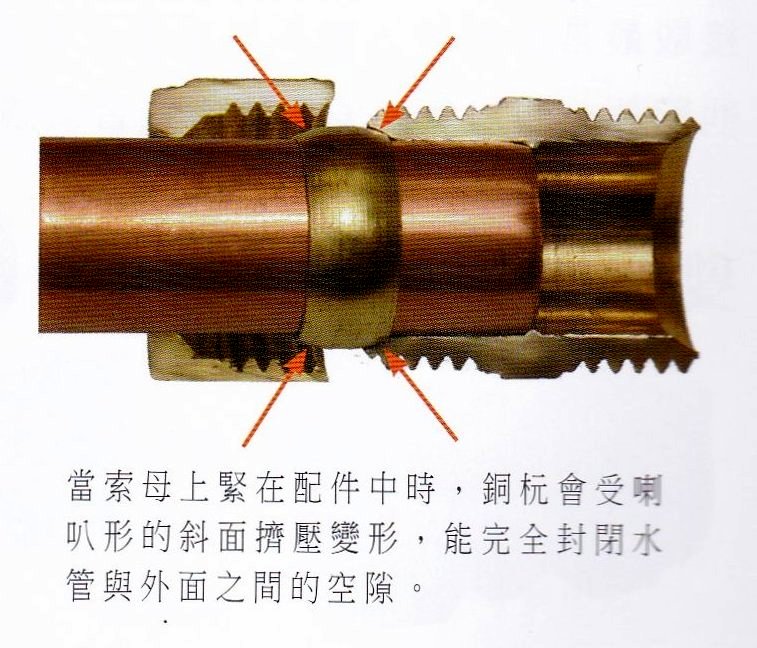

銅索母與配件內都有一個像喇叭咀般的斜面,上緊索母時,斜面就會擠壓銅杬,使它緊貼銅喉表面。

將管口要接駁位置先套上銅迫母,再套上杬心(銅杬),然後套入其配件內,用管鉗或板手將迫母收緊,杬心被迫母壓縮令其直徑縮小凹入管壁而達至防漏作用。注意收緊時切忌過度用力,標準方法是迫母收緊時,其配件露出一至二坑牙已收到預定效果了。

收緊索母時不必太過用力,銅喉的接駁口可以不用士黏膠布之類的防漏材料,不過也有人喜歡在銅杬外面包六圈士黏膠布,以防萬一。

索母和銅杬沒有單獨售賣的,通常都是跟配件一起出售,因為雖然配件的內徑、牙紋等是公共標準,但喇叭咀和銅杬的設計(包括斜度、深度、厚度等)可能各不相同。A牌子的索母及銅杬套入B牌子的配件中可能會有空隙或者太大,雖然差異不會很大,但都會影響銅喉接駁的牢固,增加漏水的機會。

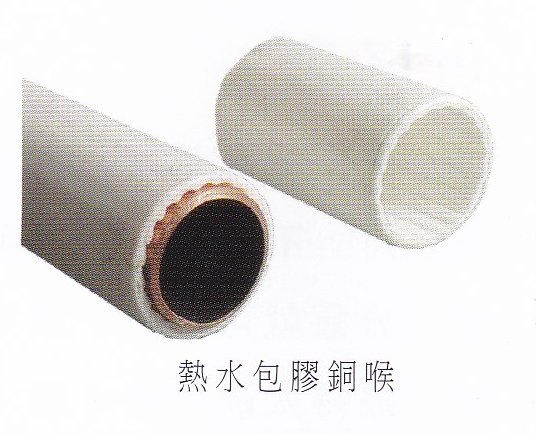

有一些銅喉在喉管外預先套了一層膠殼,叫做包膠銅喉。分冷水和熱水兩種,兩者所套的膠殼不同。由於銅喉在輸送熱水時散熱較快,浪費能源,針對此缺點,輸送熱水的銅喉都會套上一層膠殼來保溫隔熱, 膠殼內有一行一行的絲瓜坑,作用是儲藏空氣和減少銅喉與膠的接觸面積,增加隔熱效能。熱水包膠銅喉的膠殼直徑較冷水包膠的粗,價錢也較高。

若要截斷銅喉最方便的就是用喉Cut,用小型的手工鋸亦可。切斷後的喉咀最好用砂紙或圓銼內外趟幾下,以防有紕口,這些紕口會增加水在管內流動時的噪音,游離的金屬碎片亦可能會損壞水掣。詳情看水喉工具

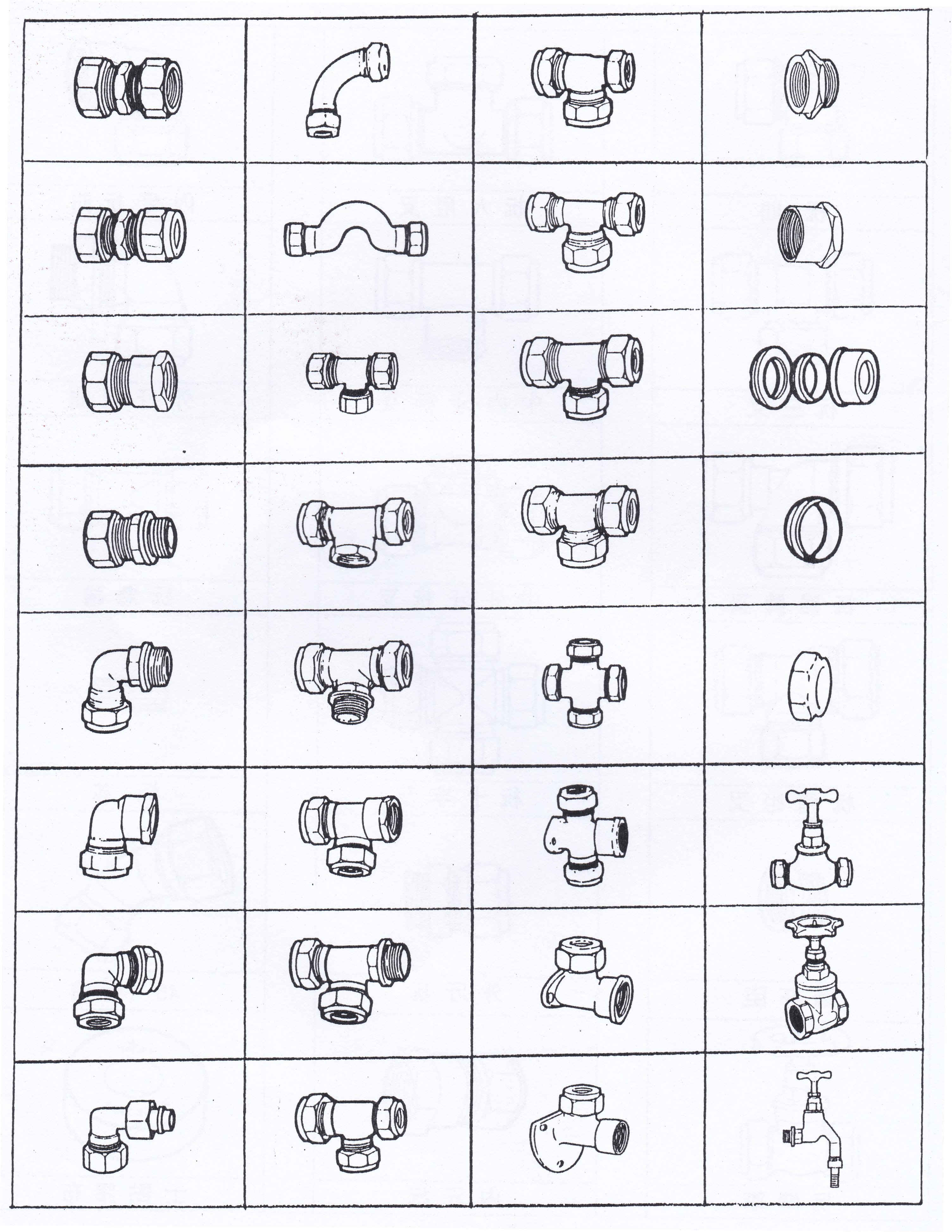

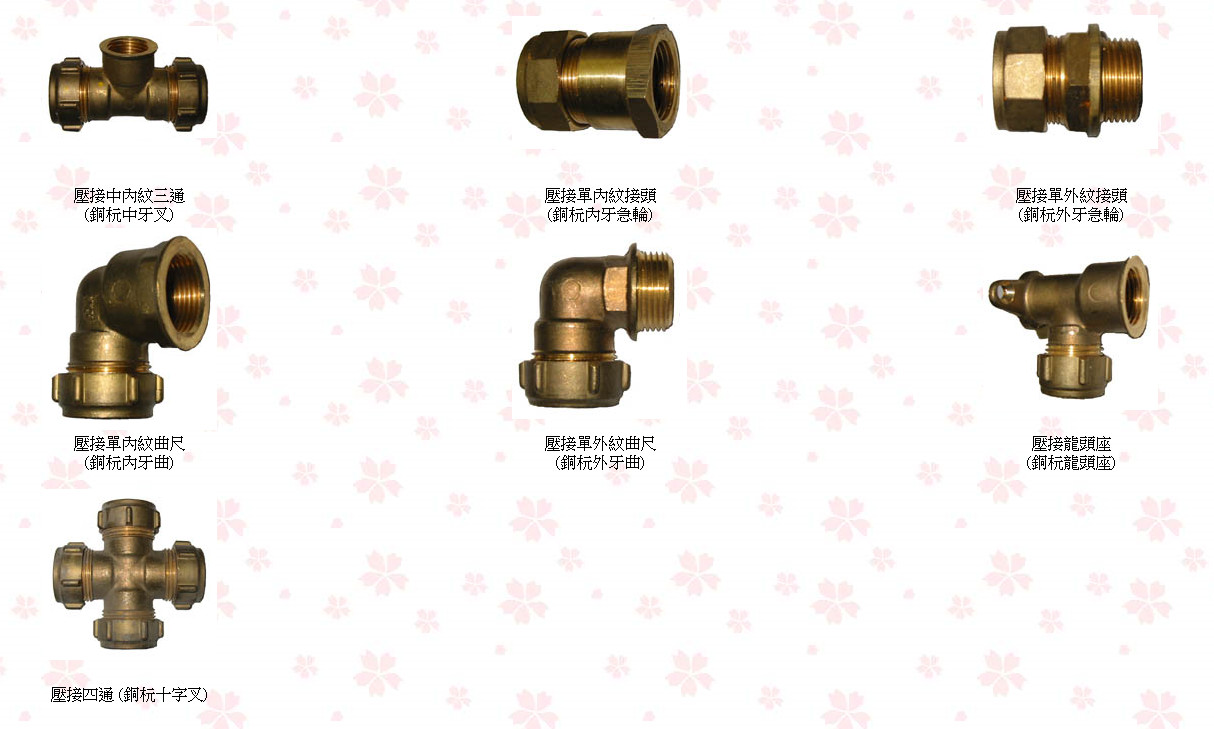

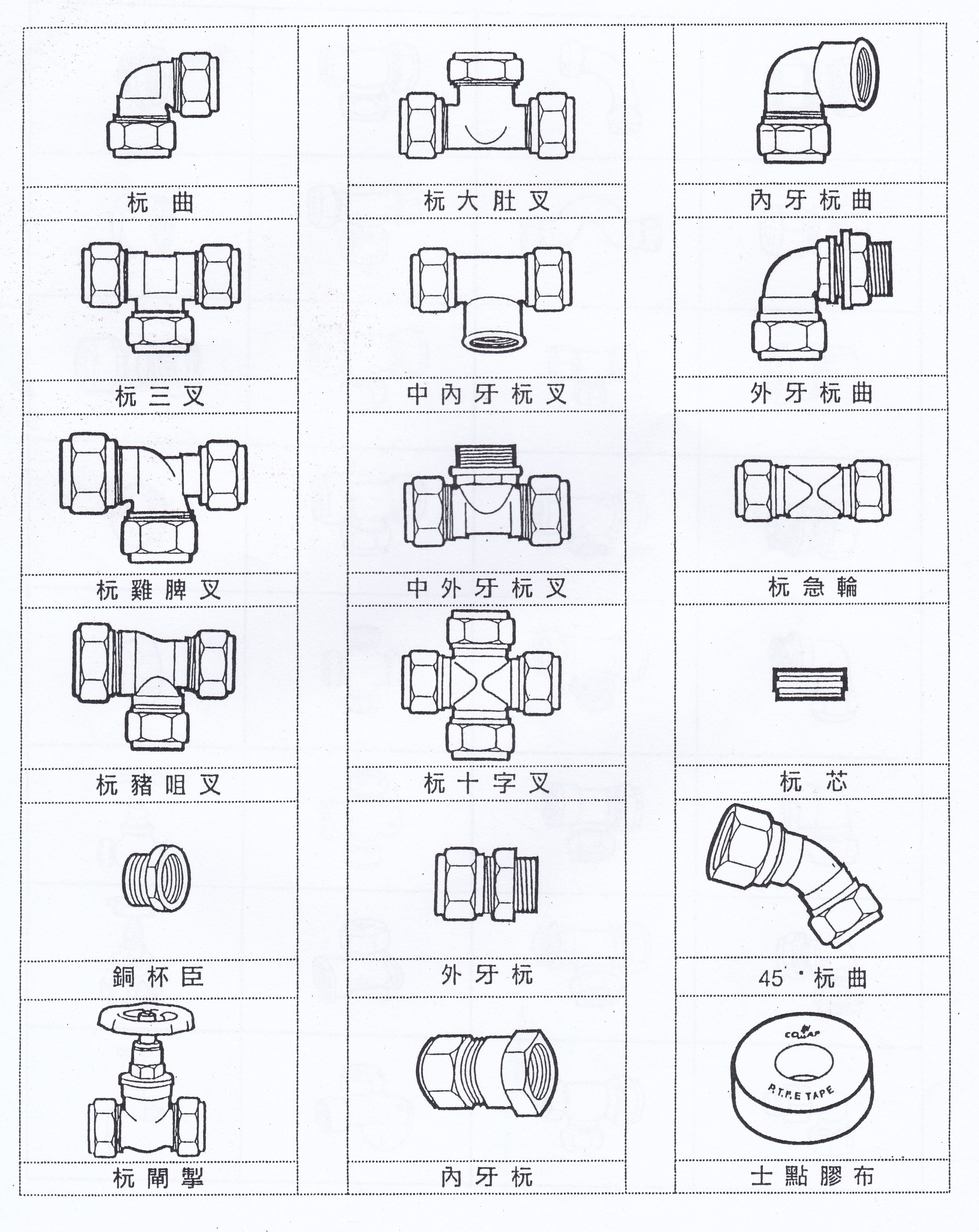

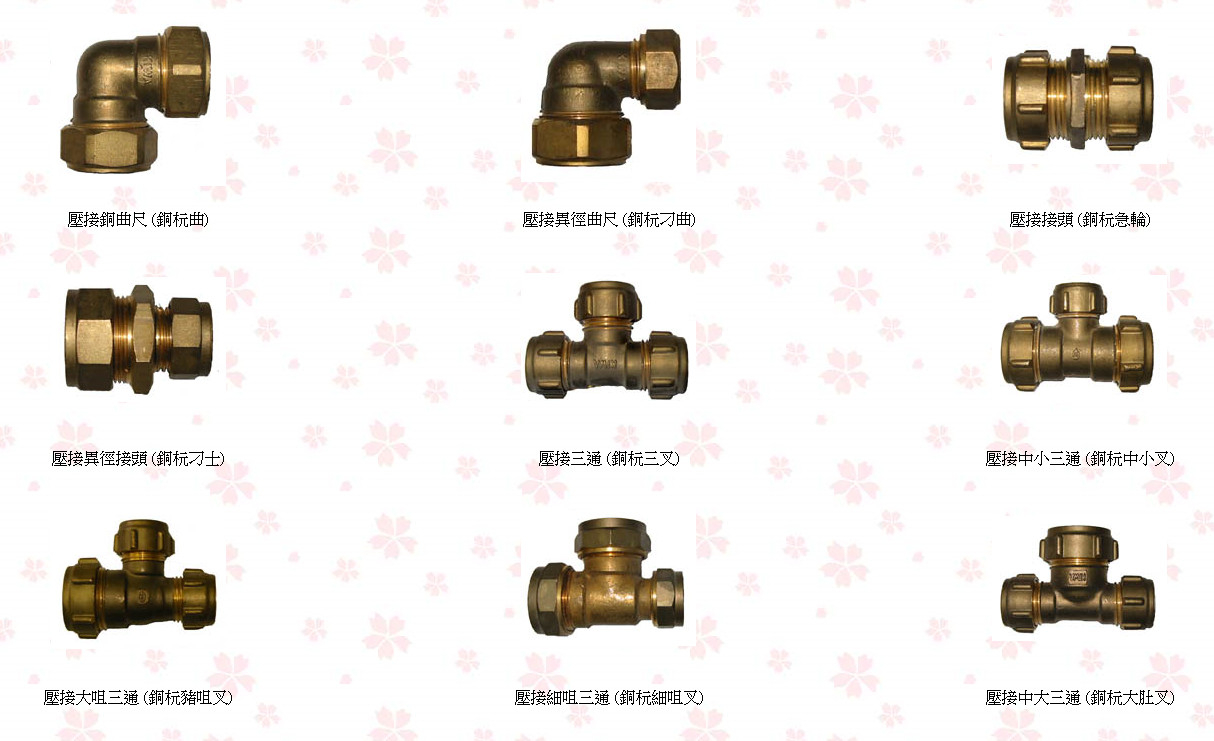

接駁銅喉的配件種類和鐵喉差不多,但名稱就不同,以下介紹一些最常用的:

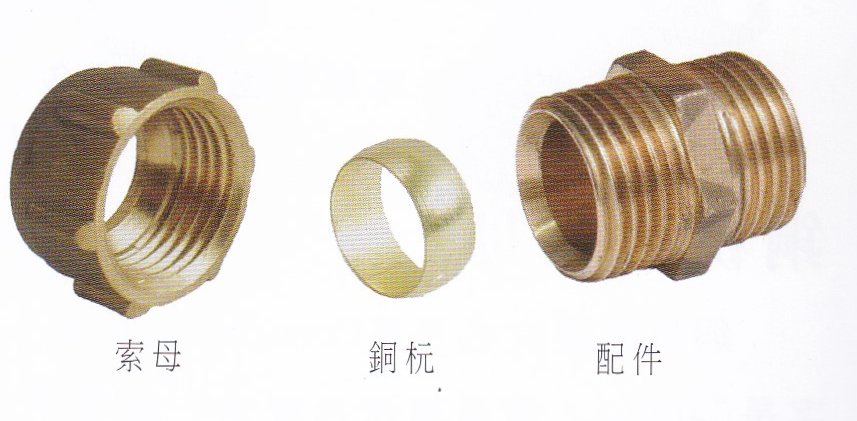

銅杬、索母

銅杬英文名字是compression ring,索母的英文名字是Capnut,這是要兩件配合一起使用的配件,亦是銅喉接駁最常用到的。銅杬索母較少會單獨售賣,通常會跟其他配件一起出售。索母的讀音習慣讀做“索帽”。

雙杬銅急輪

急輪的“輪”字通常讀第二聲(陰上聲),讀做“急卵”。英文名字是coupler,很多時會簡化叫做“急”。它的種類有很多,雙杬銅急輪的兩頭都是索母,用作將兩條銅喉接駁。

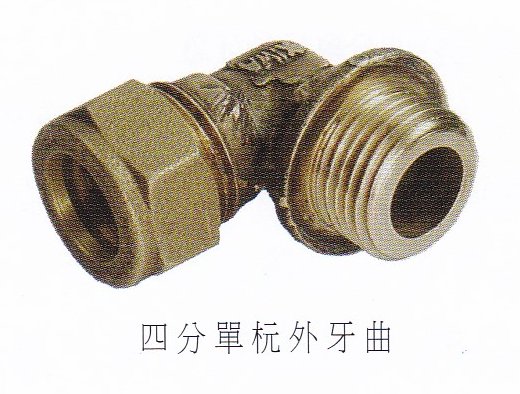

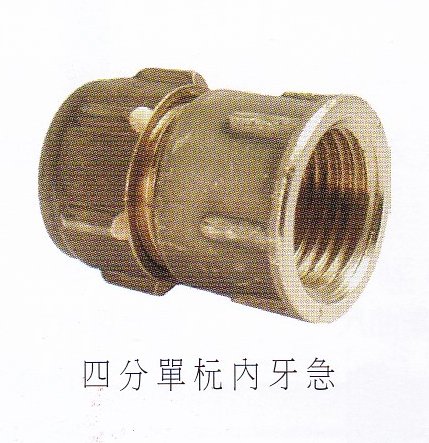

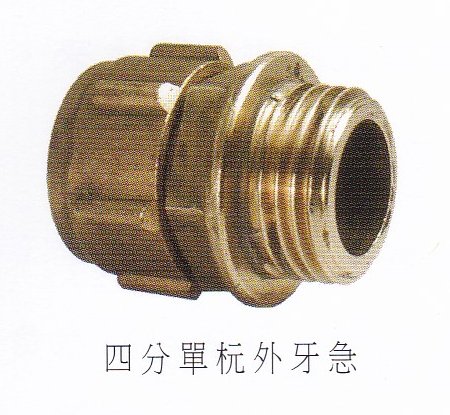

單杬外、內牙銅急輪

不論是單杬外牙急或內牙急,都是一邊是水喉牙,一邊是銅索母,用於連接鐵喉與銅喉。因香港仍有很大量樓宇使用鐵喉入屋,兩種喉要交接的機會很多。

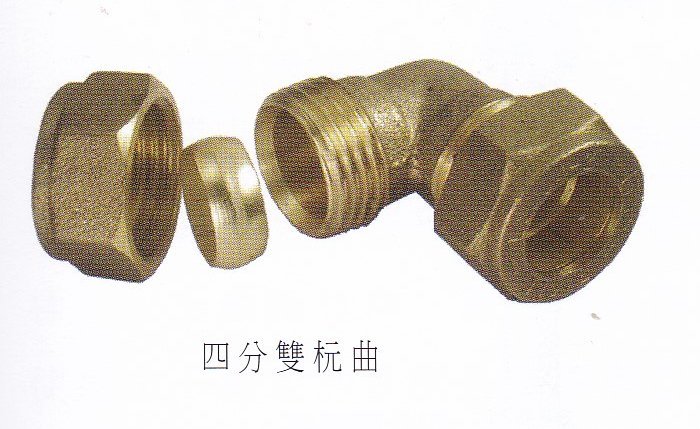

銅曲尺

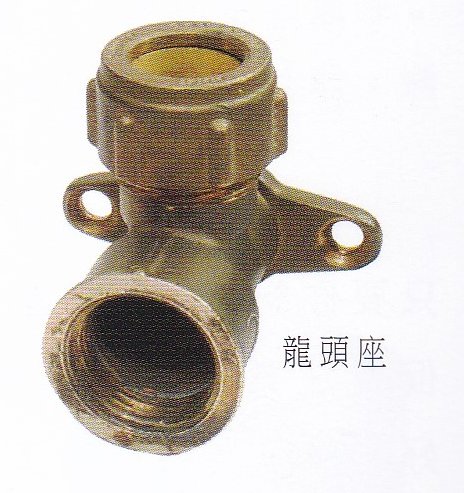

銅曲尺的英文名字是Elbow。雙杬曲的兩邊都是接駁銅喉,也有可接駁鐵喉的單杬內牙與單杬外牙銅曲尺。有一種很常見叫“龍頭座”的配件叉叫“單杬內牙銅座曲”,常用於銅喉接駁至靠牆的取水點。這種配件可以用螺絲固定在牆身上,因此可承受擰入龍頭或配件時的扭力,不會把扭力傳至接駁的水管令接駁位變形引致滲漏。

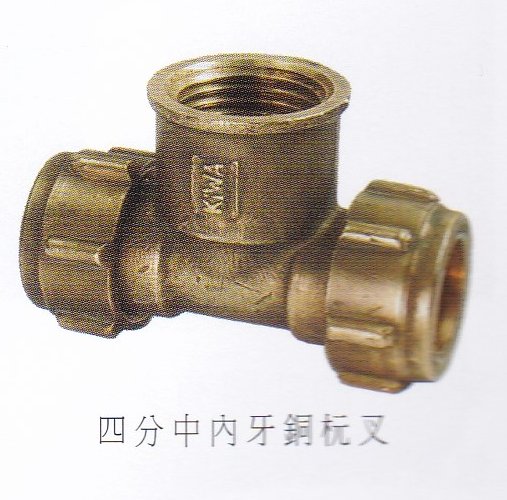

銅三叉

銅三叉的英文名字是Tee,同樣是花款多多,三邊都是用索母的就叫做“銅三叉” ,有一邊是水喉牙的叫外牙或內牙銅三叉。急輪、曲尺、三叉都有刁的款式。

魚尾碼

銅喉魚尾碼的用法和鐵喉的一樣, 不過因喉管直徑不同,分為冇包膠、冷水包膠和熱水包膠幾種。熱水包膠銅喉的膠殼較厚,所以喉身亦較冷水包膠喉粗。

包士黏膠布

銅喉的接駁不需包膠布,其餘所有依靠螺絲牙接駁(不用銅杬或焊接)的水管或配件,牙紋之間都一定會有空隙,因此必須包裹防漏材料封閉這些空隙。最常用的材料就是士黏膠布(或稱水喉膠布)。包士黏膠布要面對配件時以順時針方向來包裹,否則入牙的時候會把膠布擰鬆。至於要包多少圈布就沒有一定,視乎配件的空隙有多大,一般包七至十圈就可以。由於士黏膠布非常薄,不放心的話多包幾層也不成問題。

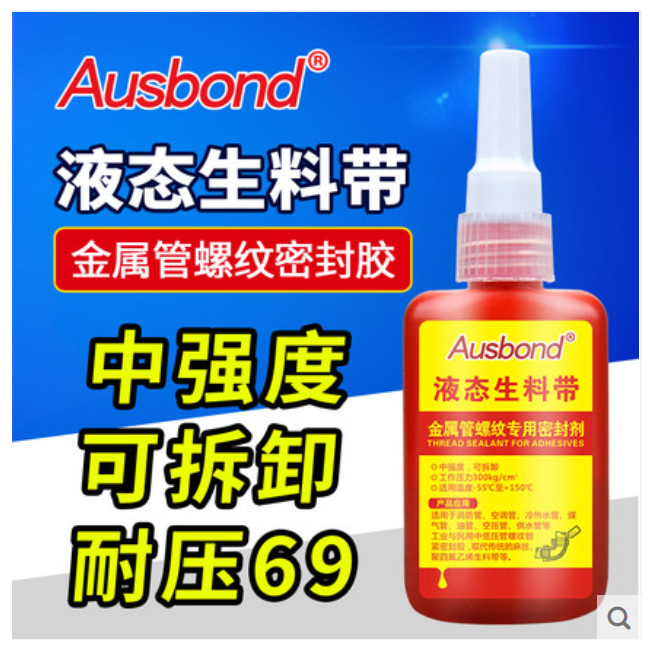

最新採用金屬管螺紋密封膠

接駁實例

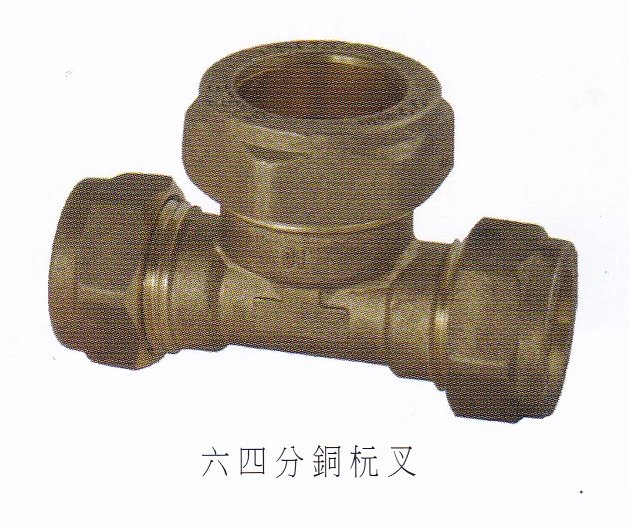

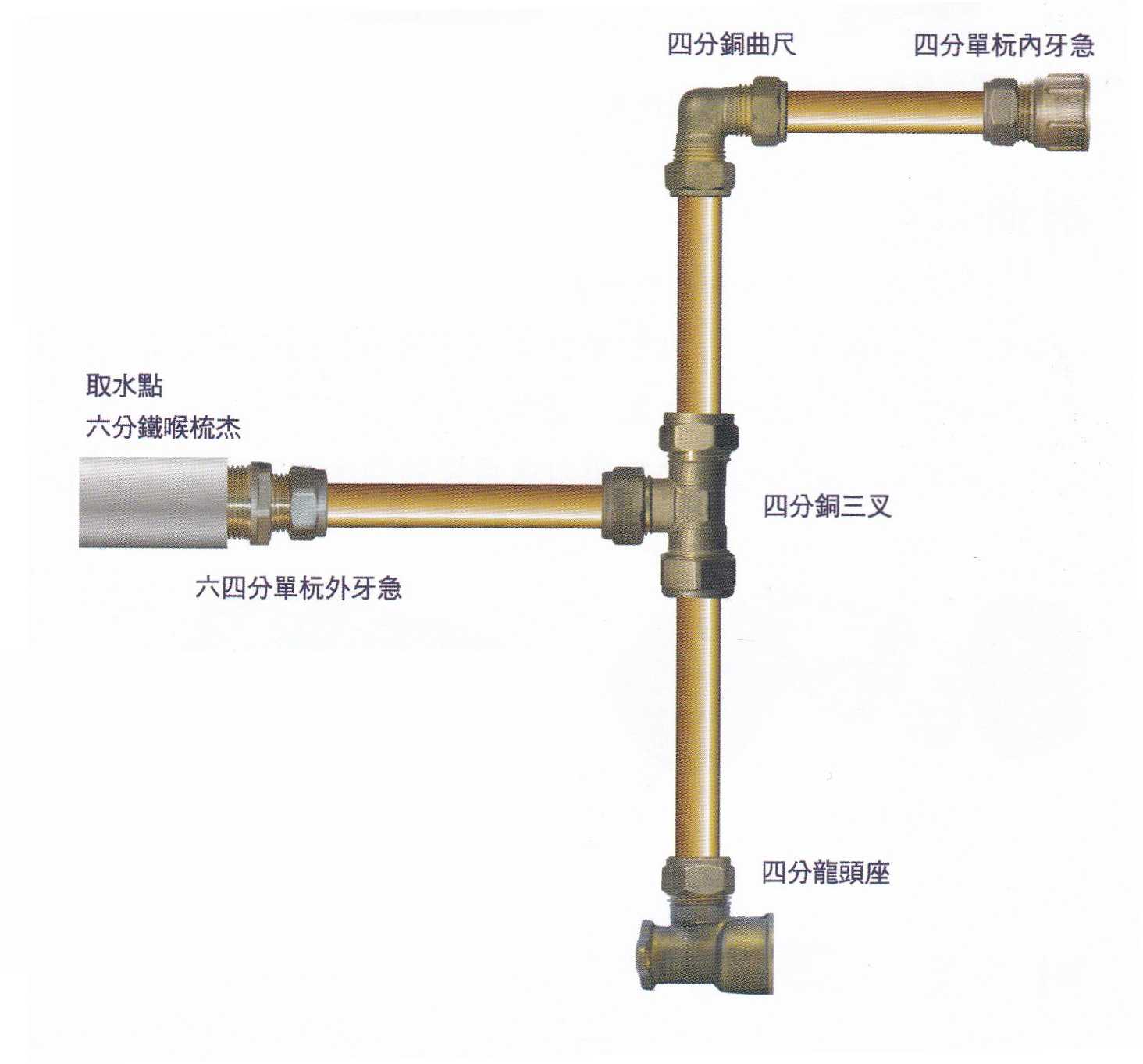

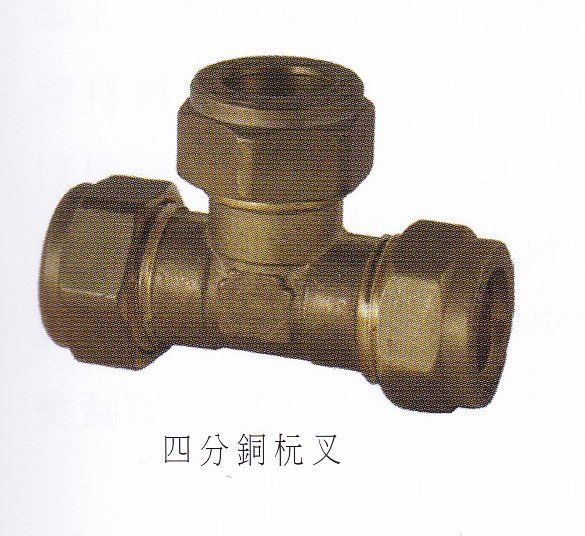

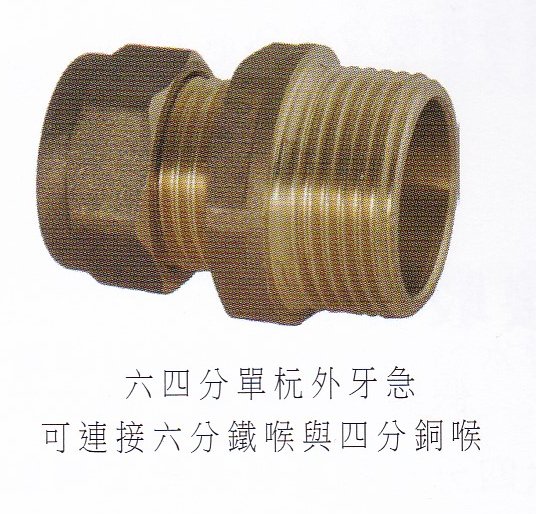

假設來水點是一個六分鐵喉梳杰。先用一個六四分單杬外牙急把它轉駁至四分銅喉,再用一個銅杬叉分支,然後按環境需要接駁不同長短的水管和配件。

其實喉管接駁可以有很多不同的變化組合,只要你熟識有那些配件可用,就可靈活地配搭。但要注意,要達到同一目的,用的配件越少越好。一來為省錢省工夫,二來配件越少,接駁口也越少,相對漏水的機會也較少。

銅喉的接駁除了用銅杬索母外,也可以用焊接的方式,最常見的是用錫焊和銀焊,也有較冷門的銅焊。其中以錫焊所用的工具最簡單,材料也最便宜,但相對來說不及銀焊及銅焊堅固。一般來說用焊接方式來接駁較用銅杬索母的堅固,不過對技術的要求較高,也要用到較專門的設備和有一定危險。

1. 焊接:

用乙炔氣銅焊或銀焊、按喉管大小、厚薄、調較標準〝火路〞進行接駁。

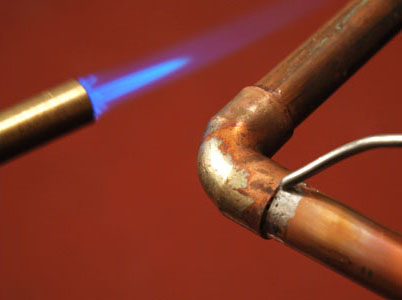

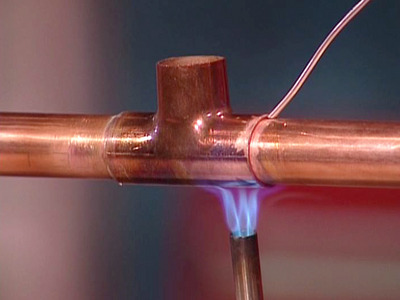

2. 走錫:

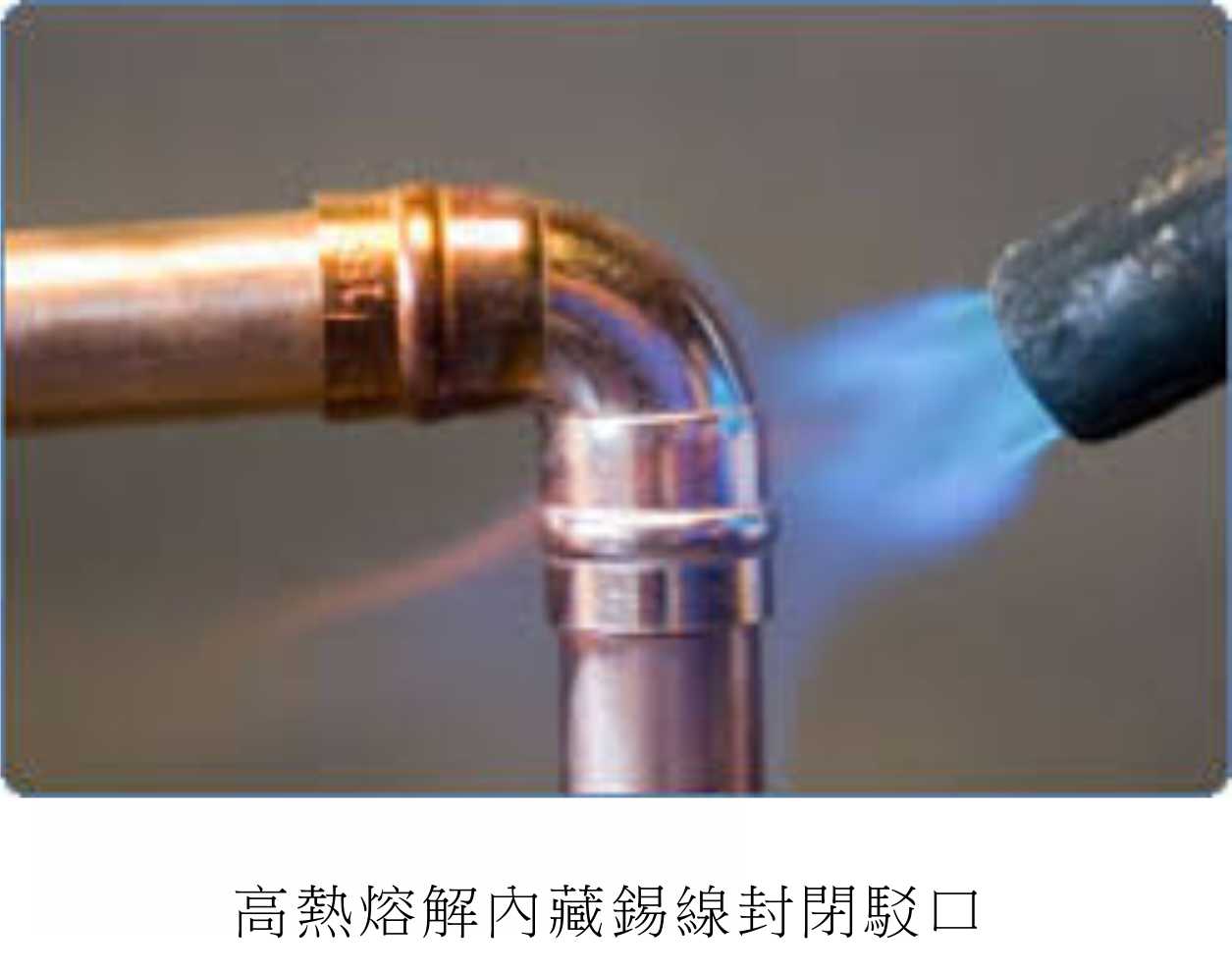

施工前必須用紗布或鋼棉將要接駁的管口及配件擦淨,接合後再覆核尺寸及方向,無誤後取出,將接合的管外徑及配件內徑塗上松香膏,才用噴燈加熱走錫,加熱至見到駁口溢出銀液便可,事後應要將過火位置抹淨,此乃普遍的基本手法。

1

松香膏

2

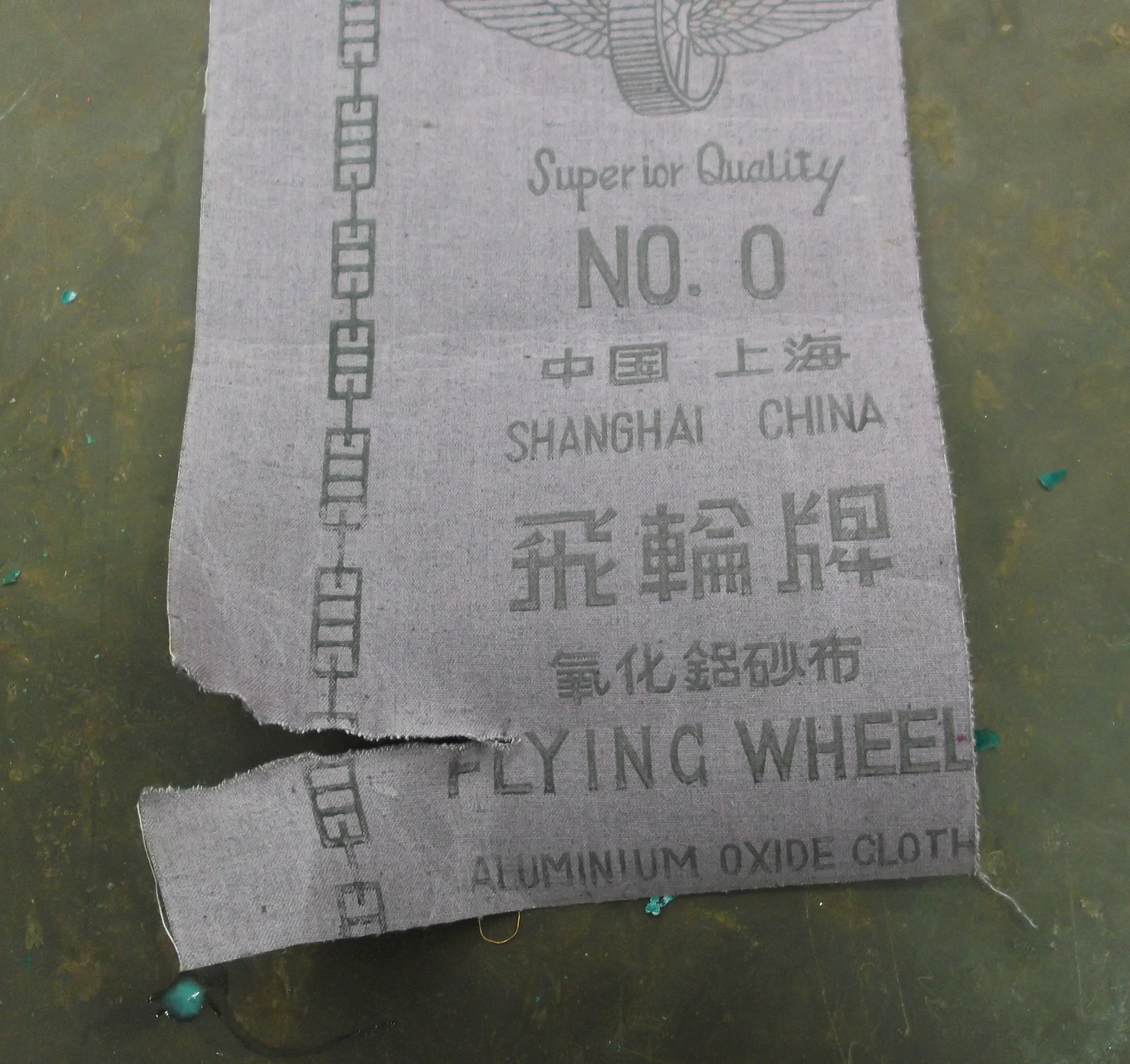

紗布(撕出一條使用)

3

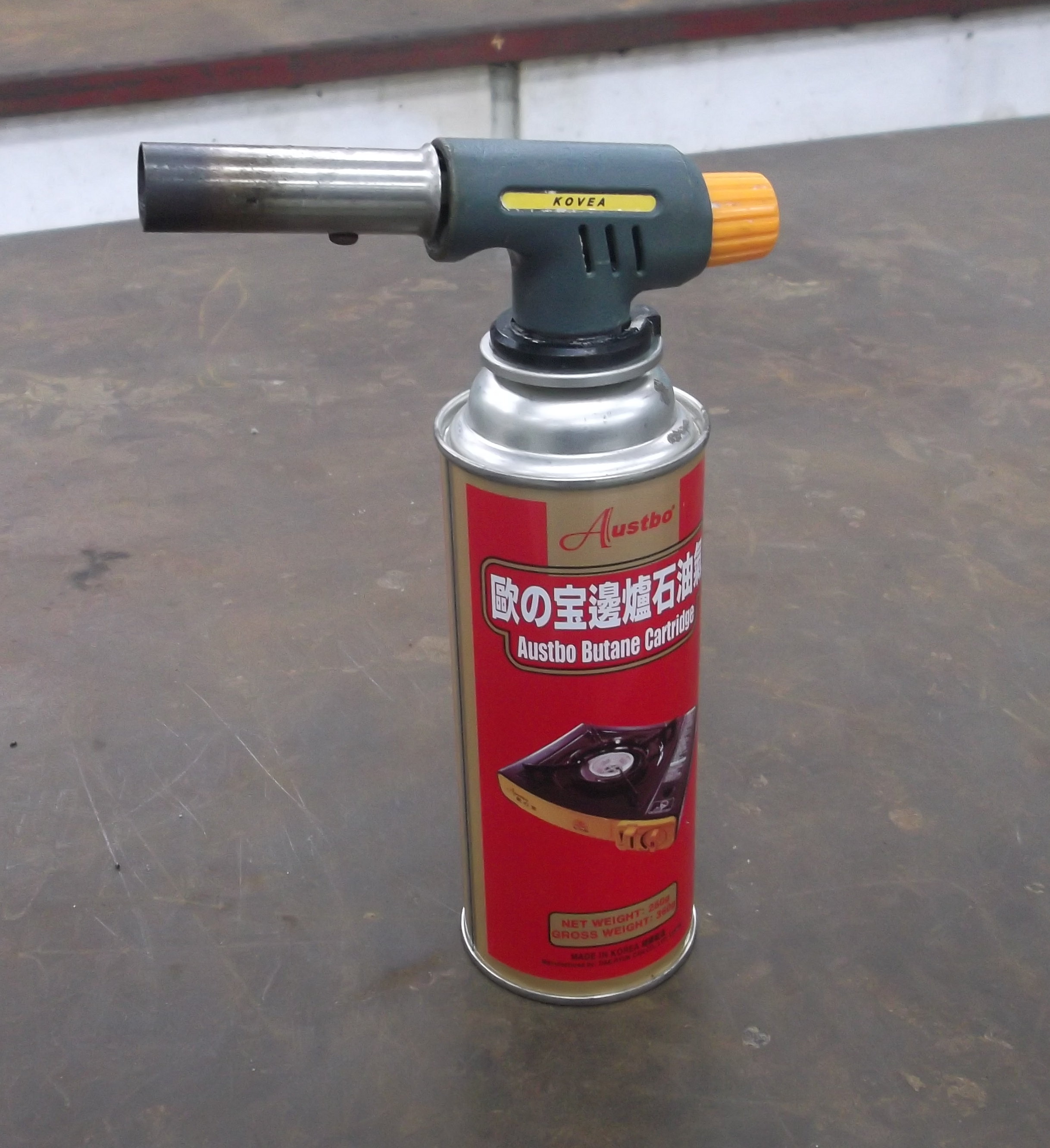

噴燈

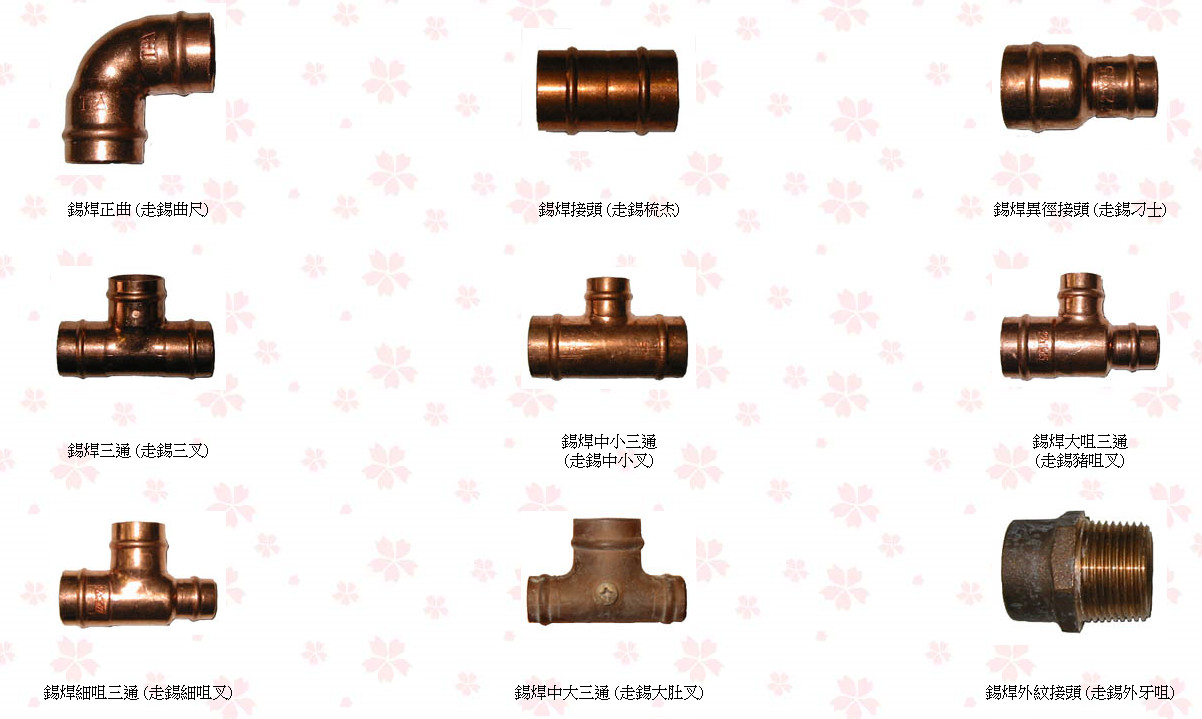

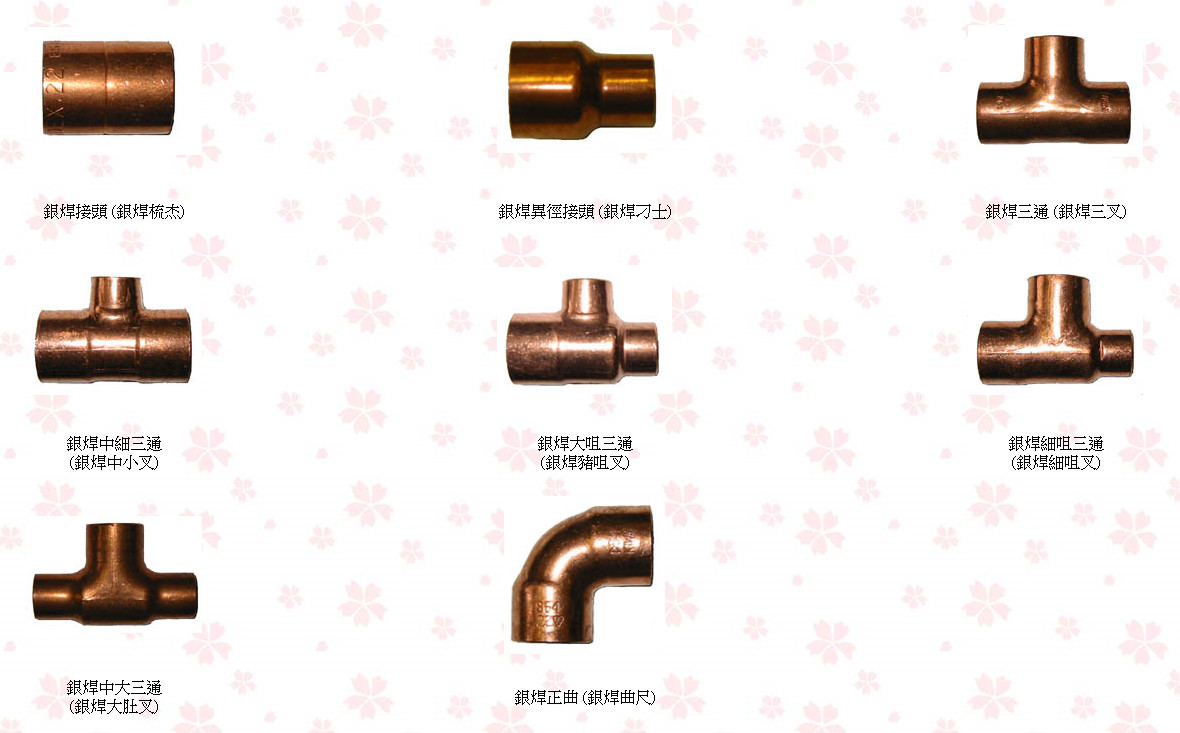

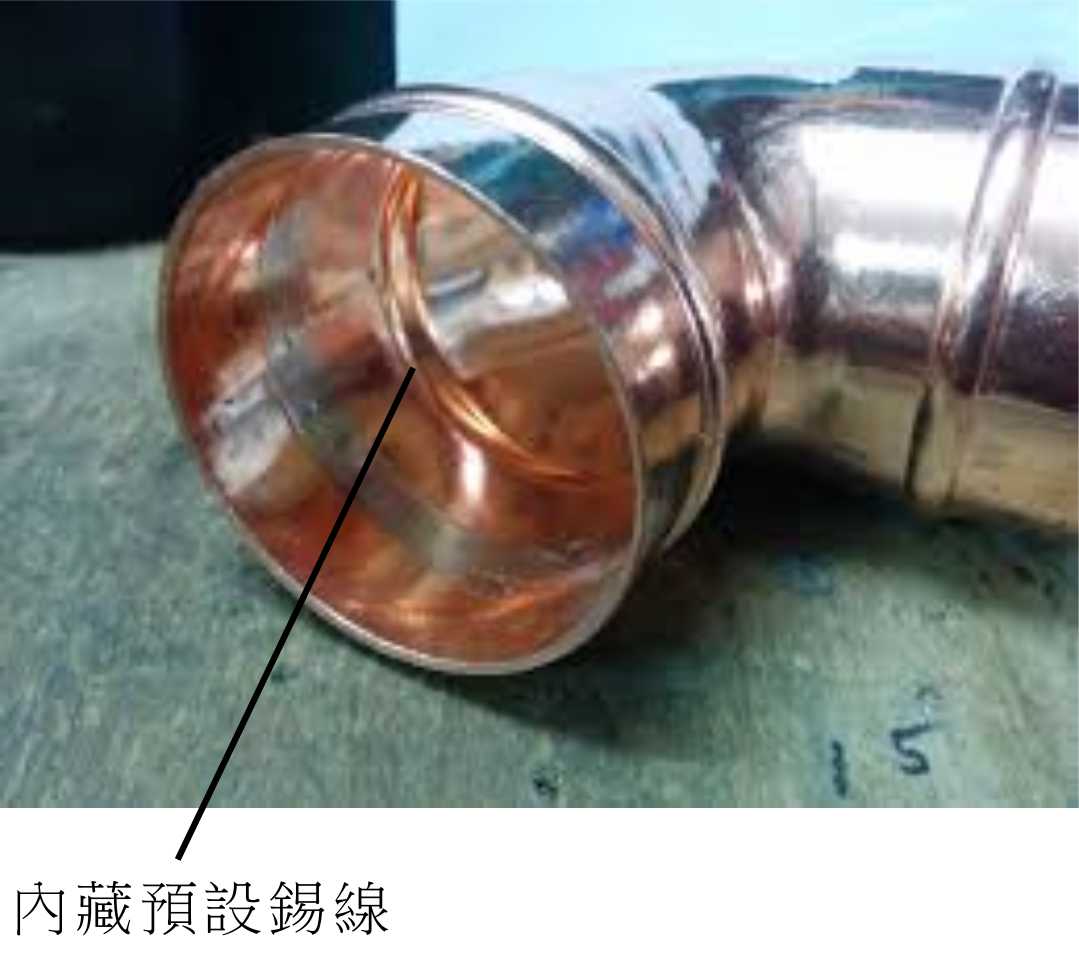

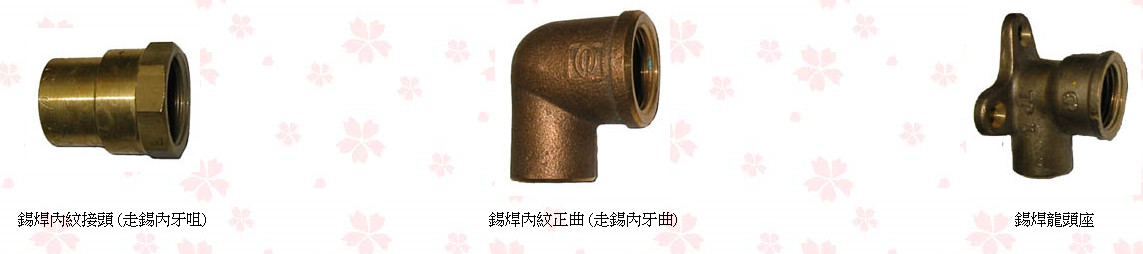

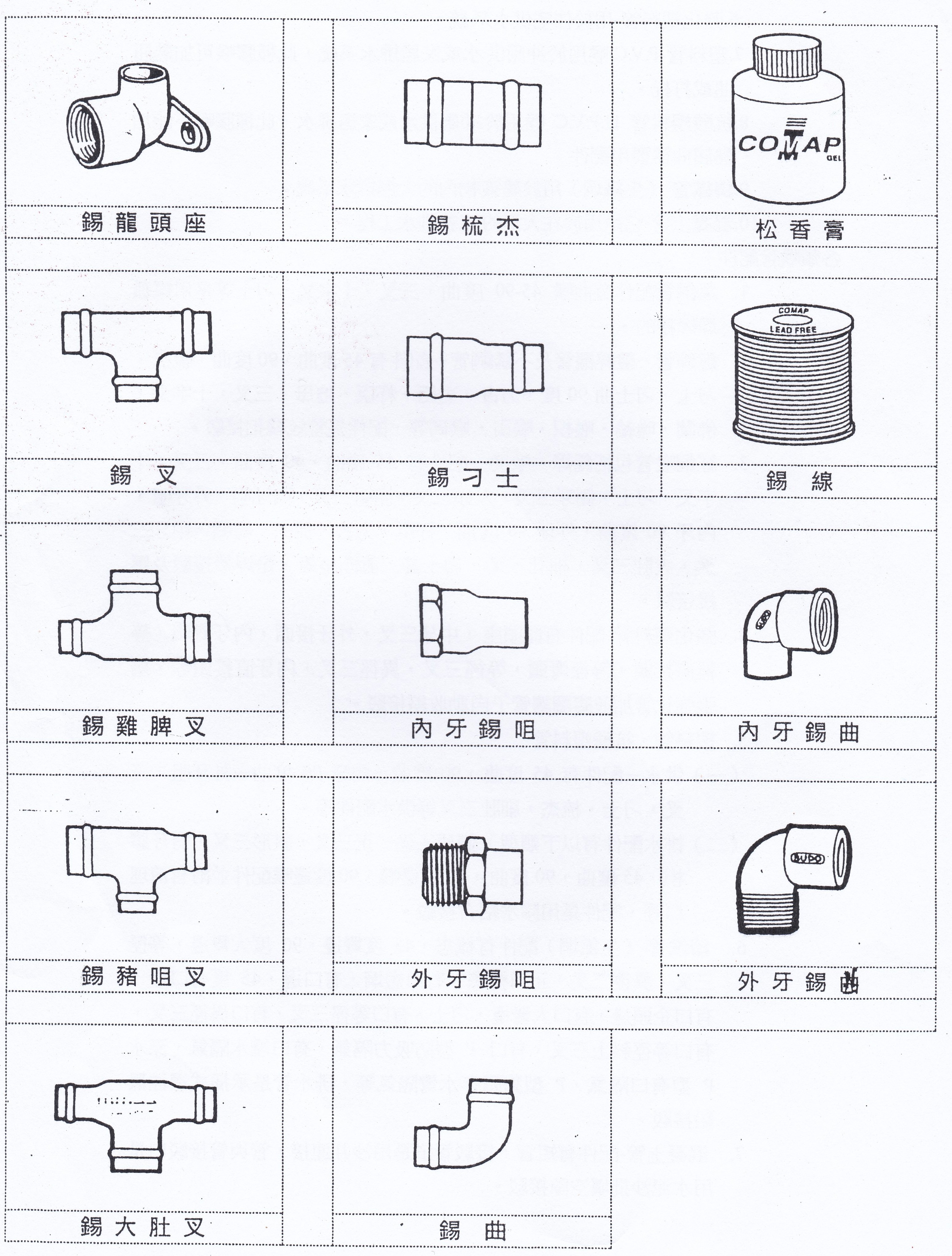

銅喉錫配件

各種焊接所需溫度:

錫焊: 攝氏430度
銀焊: 攝氏730度
銅焊: 攝氏800度

3. 膠喉

除了廁所水箱來水外,膠喉多數只用於去水。家用來水與去水膠喉的外觀差別很大,很易分別。去水膠喉(水渠)的管壁較薄,多為白色,口徑較大。來水膠喉(沖厠供水)因要承受水壓,管壁較厚,多為灰色(也有藍和白色),口徑較小,價錢也較貴。去水喉(白喉)和來水喉(灰喉)接駁有一個分別,來水喉永遠由大喉駁至細喉,越駁越細;去水喉永遠由細喉駁至大喉,越駁越大。

接駁去水喉的時候要小心,千萬不可與食水喉錯駁,尤其是一些以食水作為沖廁水的地區更要留意,否則將對食水造成嚴重污染。香港就曾經試過有人自行接駁水管時將家裏廁所水與食水喉錯接,問題可大可小。

灰喉的質地為PVC,遇熱會變軟,可以彎曲,不耐日照,長時間被日光照射容易變脆,可用的配件種類較少。

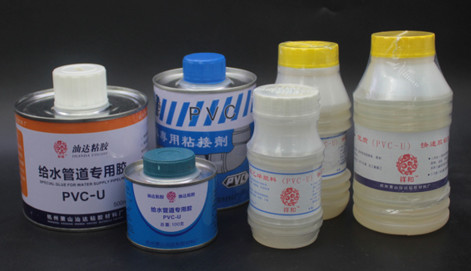

接駁膠喉需要用到一種特別的膠水(灰喉或白喉都一樣),五金舖有售。藍色罐是慢乾型,紅色罐是快乾型(較少使用)。接駁的表面必須清潔及乾燥,使用時將膠水平均塗在要接駁的兩件配件上立刻接合。因為即使是藍色罐的一種,乾燥的速度亦是非常之快,接穩後就再沒辦法可以分開。黏合後十五分鐘定型,二小時具備一定強度,24小時可通水。接駁技巧如下: 將膠喉抺淨,若有需要用砂布省去污漬,塗膠水時先塗配件,因為是塗內壁,塗完可放低, 不會黏沙, 膠水開蓋前先搖勻,毛掃在配件內打圈塗抺, 直至塗至配件盡頭,放下配件再塗管身。將水管套入配件, 輕轉半圈, 壓到盡, 等少少時間(15秒)先放手, 若彈出, 須重新壓入。

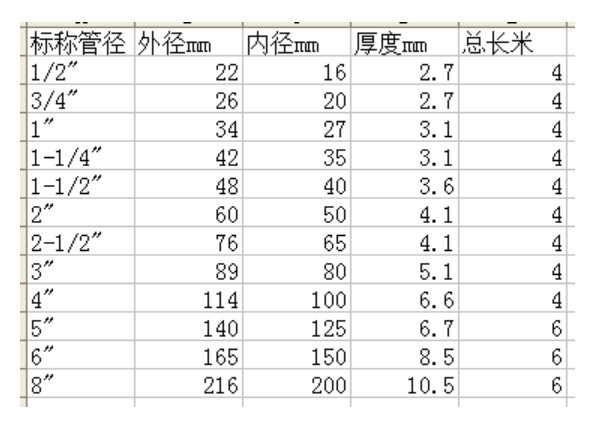

接駁膠喉時在未塗膠水之前,膠喉有時比較難完全套入配件中;塗了膠水之後會變得順滑得多,會比未塗前插得入一點。相對來說喉管的長度會變短,預算喉管長度時要留意。尺寸是計內徑

切斷灰喉可用鐵鋸或灰喉剪(最佳)。

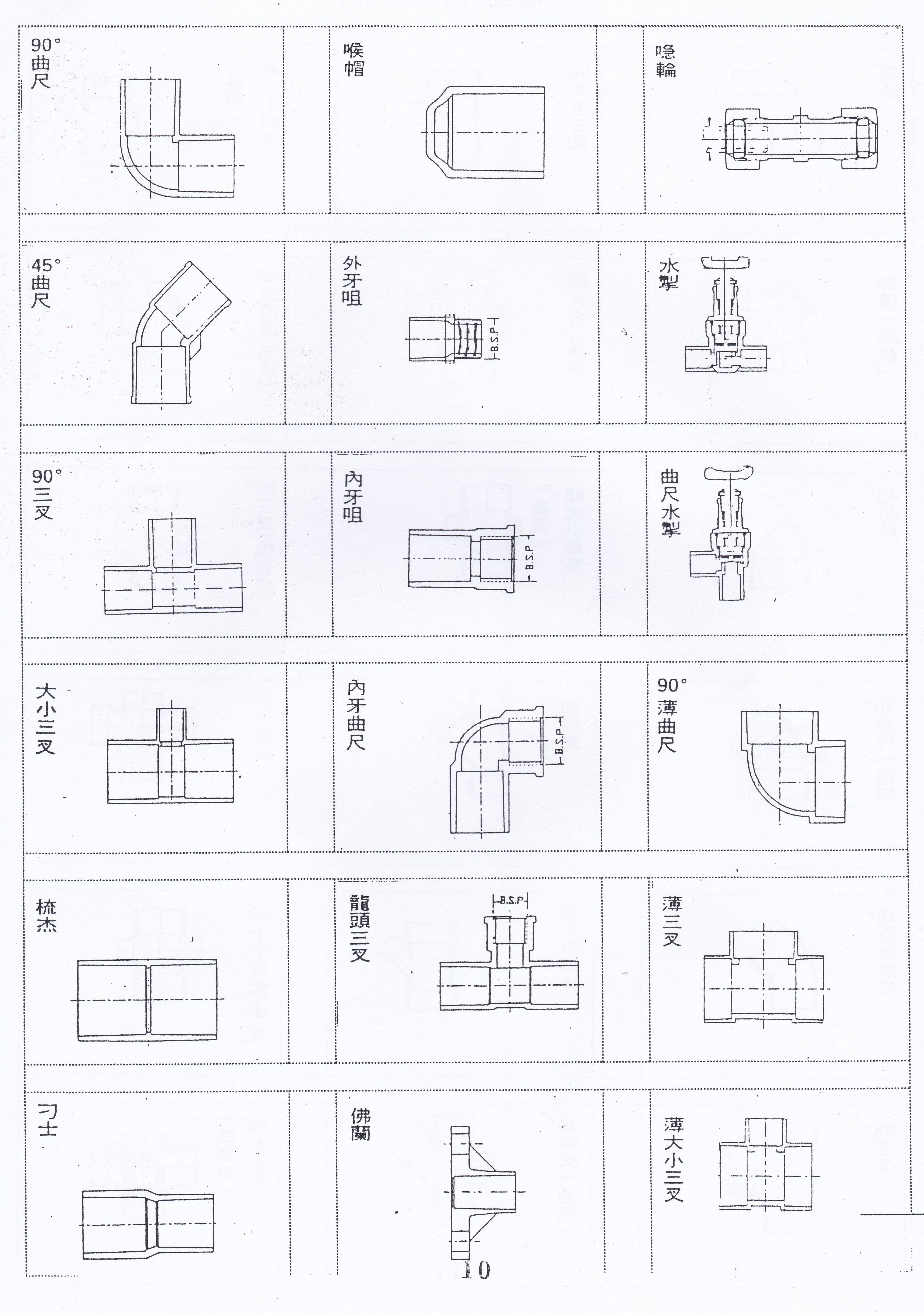

1

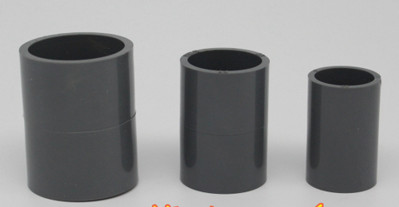

梳杰

2

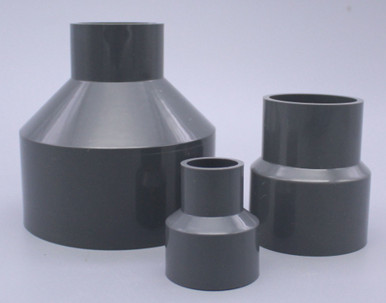

刁士

3

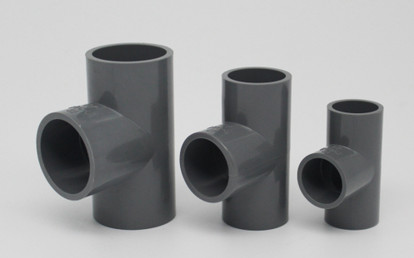

三叉

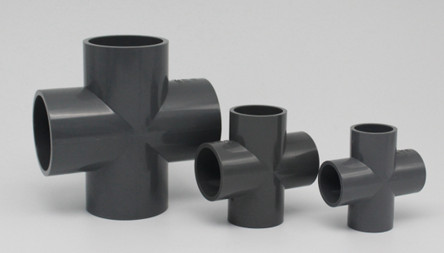

4

十字(四叉)

5

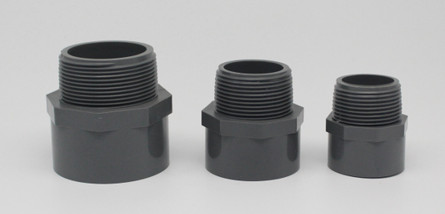

外牙直接

6

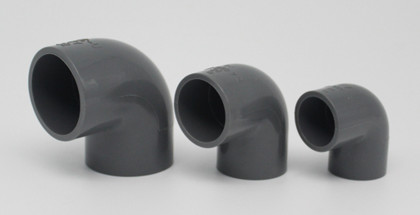

曲尺

7

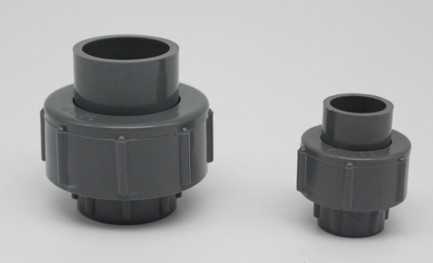

活接

8

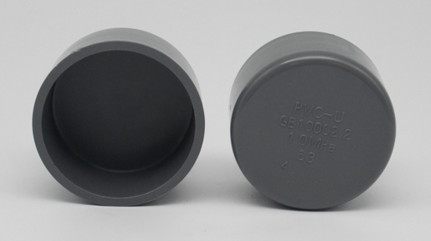

喉冚

9

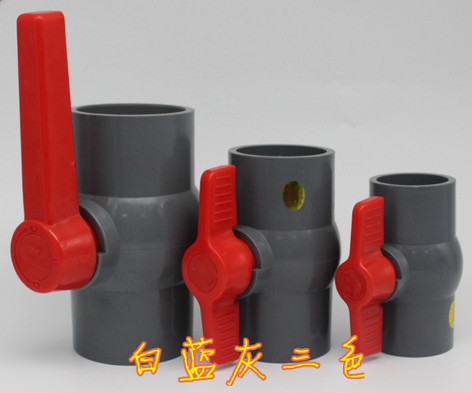

閘掣

10

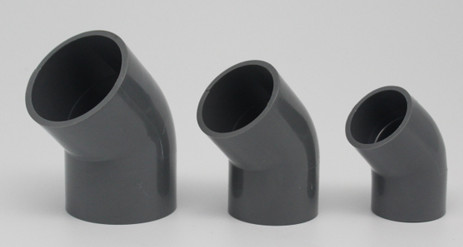

45度彎

11

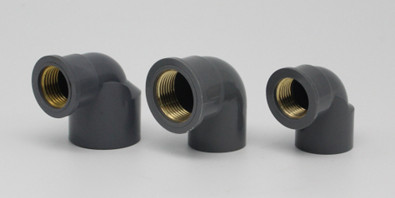

入銅內牙曲

12

膠水

屈喉

遇到轉角位是可以不用曲尺,用火加熱屈成轉角便可,但此技術不易,要多練習才可掌握。
先計算尺寸及用鉛筆在灰喉上畫位,在屈曲位置向左右兩邊的4吋加熱,不是只燒屈曲位置。開噴燈技巧:先擰開關少少,按自動打火掣,點著後再擰開關調大火力。加熱是好講技巧,只燒一點是會將灰喉燒焦及燒黑的。技巧是:左手持喉,右手持噴燈, 不要持燈身, 要持氣罐, 灰喉平放, 噴燈要左右搖,不要上下搖, 持喉左手要將喉邊燒邊轉動, 令火焰不會停留在某一點,燒至灰喉變軟下垂便可。屈喉時可用木方作間尺幫助定位及用腳踏實,至合適彎度便用濕毛巾抺膠喉進行冷郤。

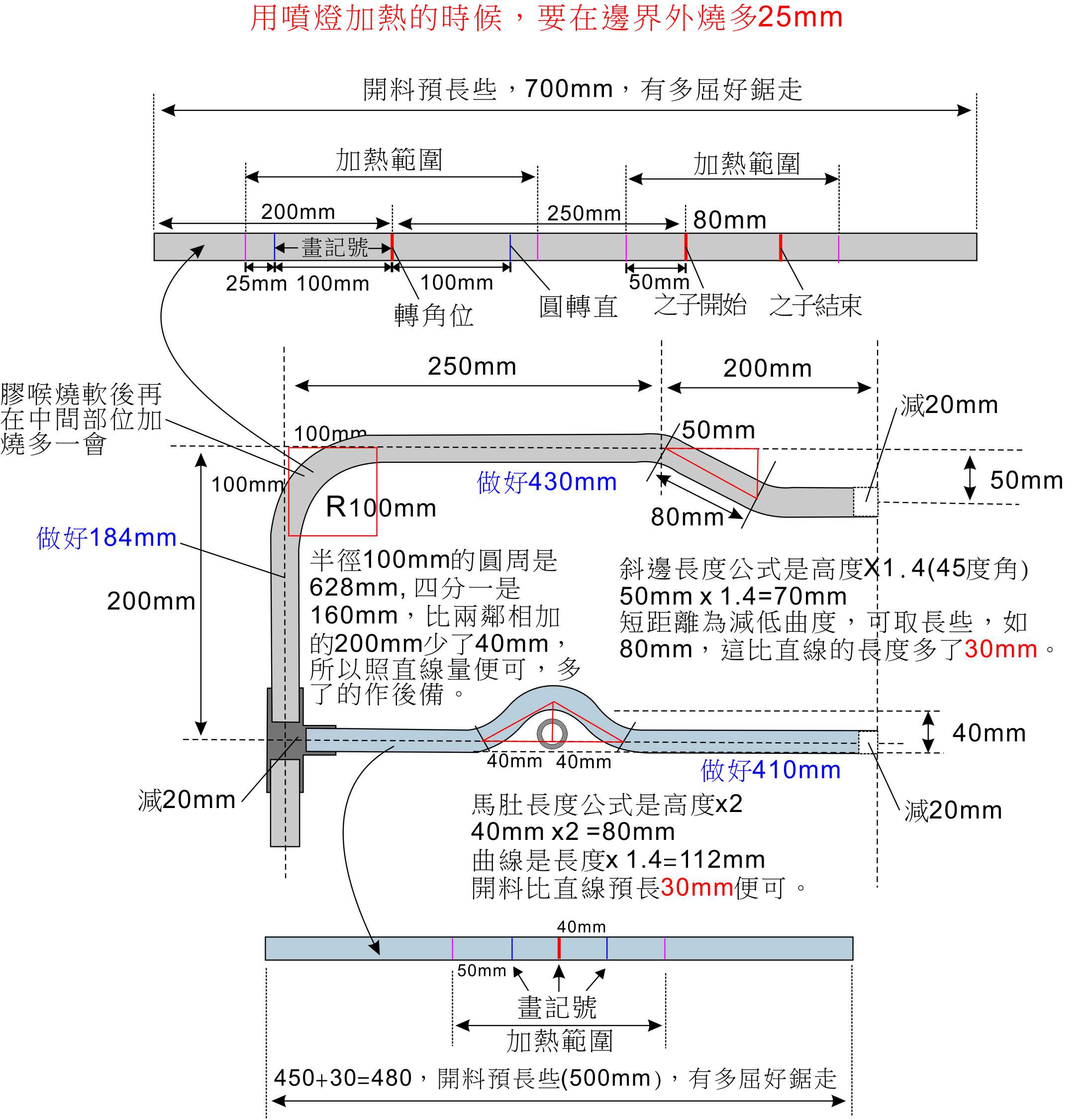

以下練習可助你掌握技巧:

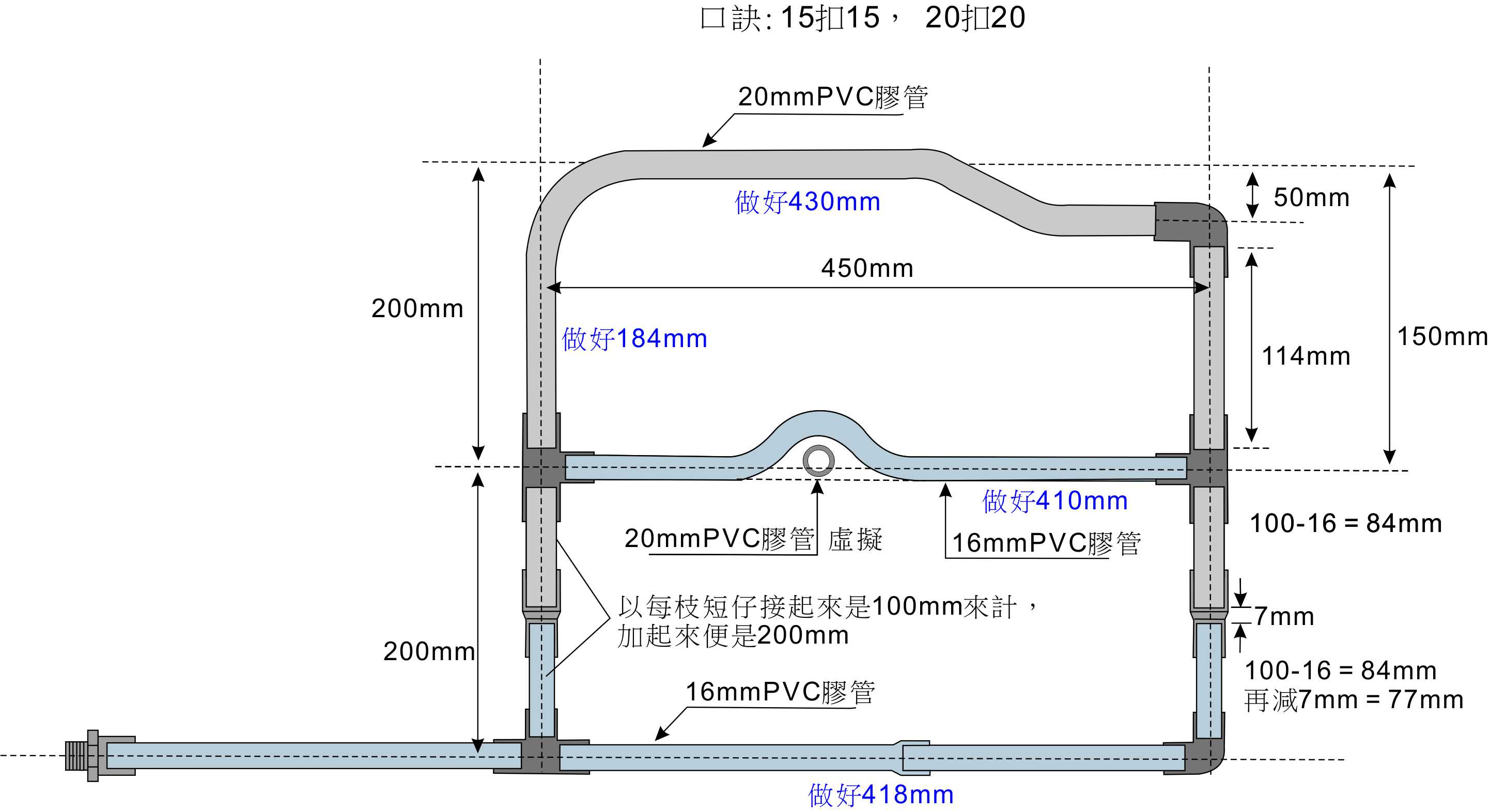

採用膠喉是16mm和20mm灰喉,圖的中央設有一虛擬的20mm垂直於此平面的膠管, 要做一個馬肚來避開它。量度時是以喉中計算。

先屈之子

1

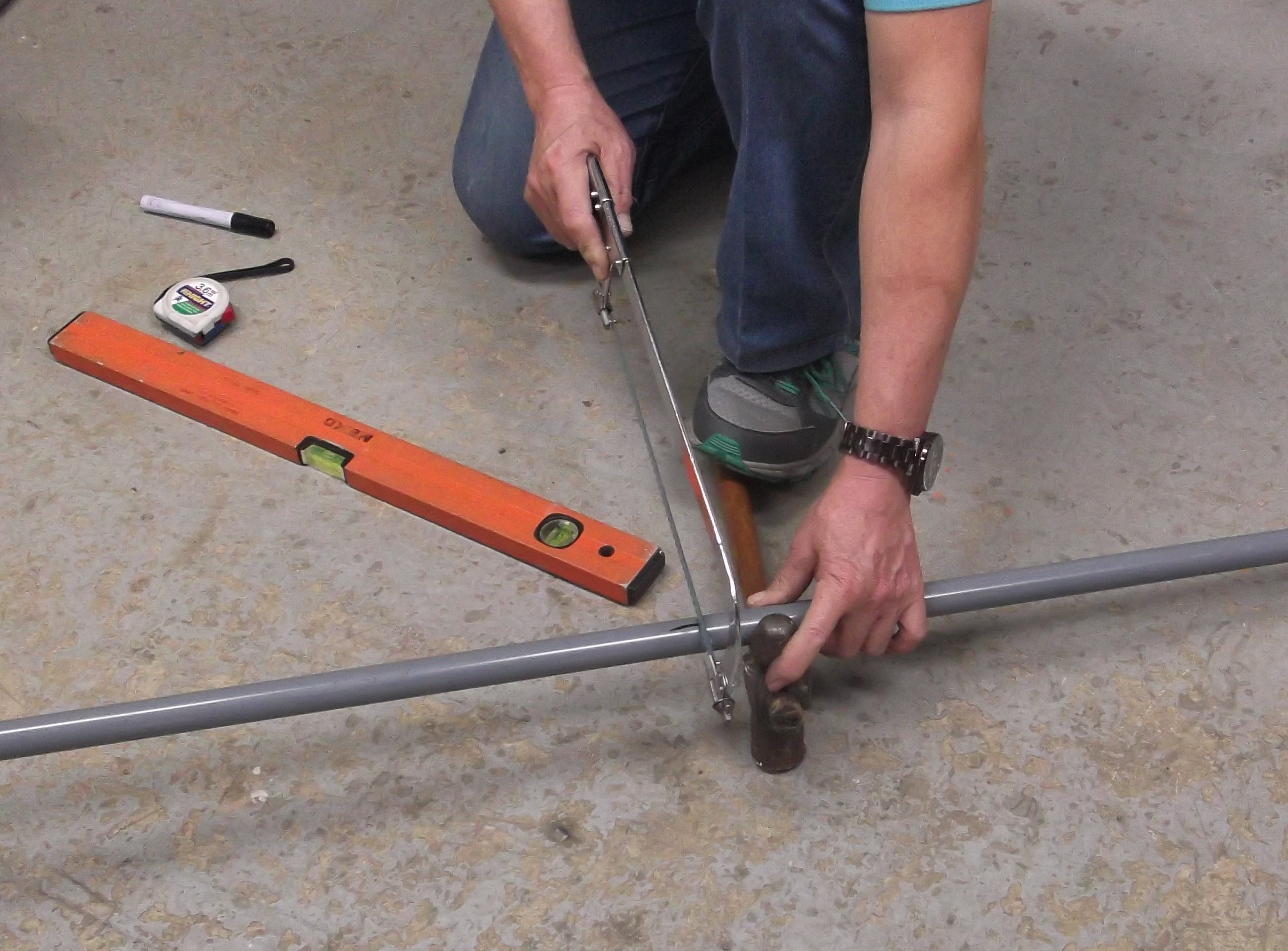

用鐵鋸鋸喉

2

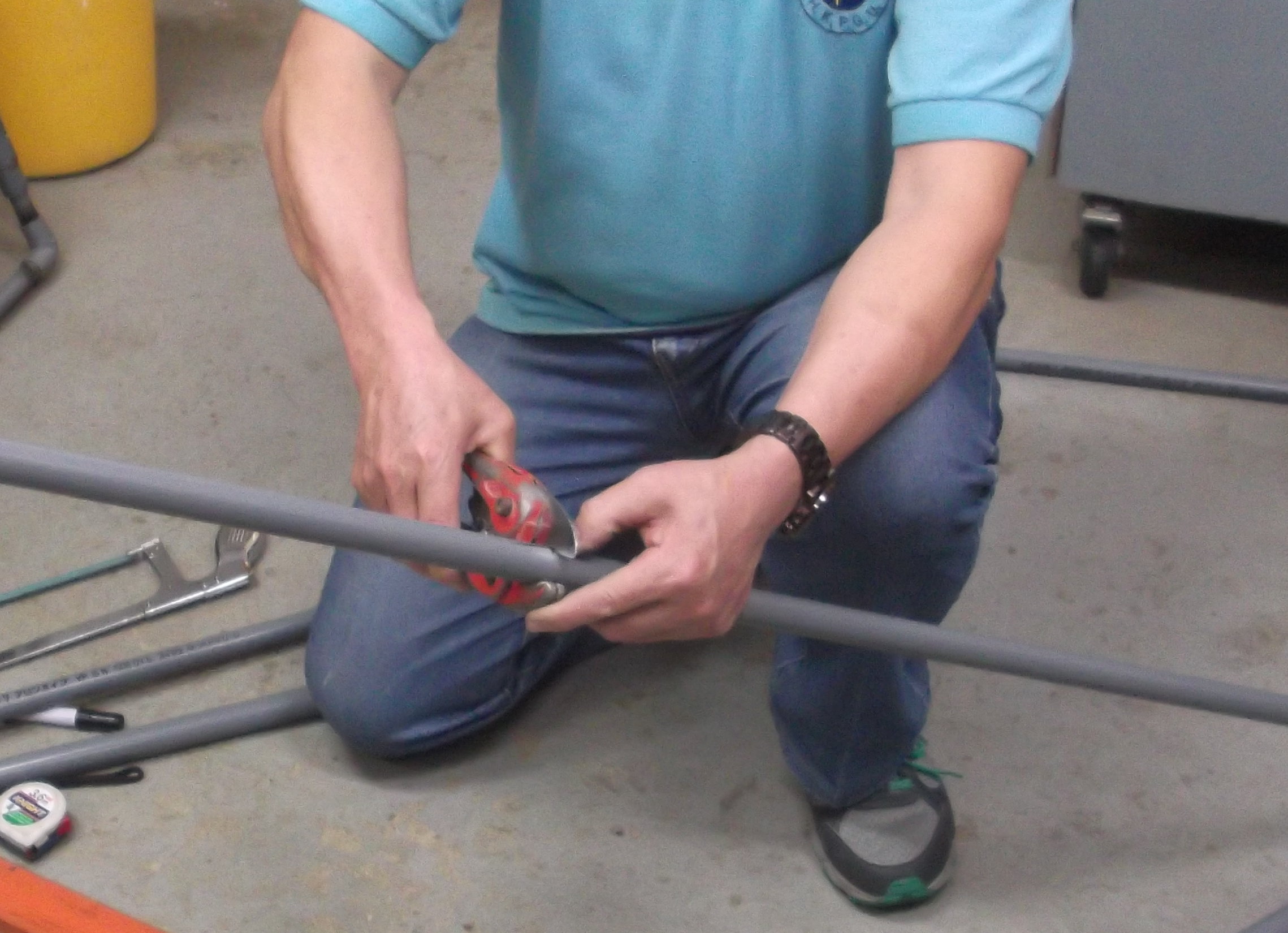

或者用喉剪切斷

3

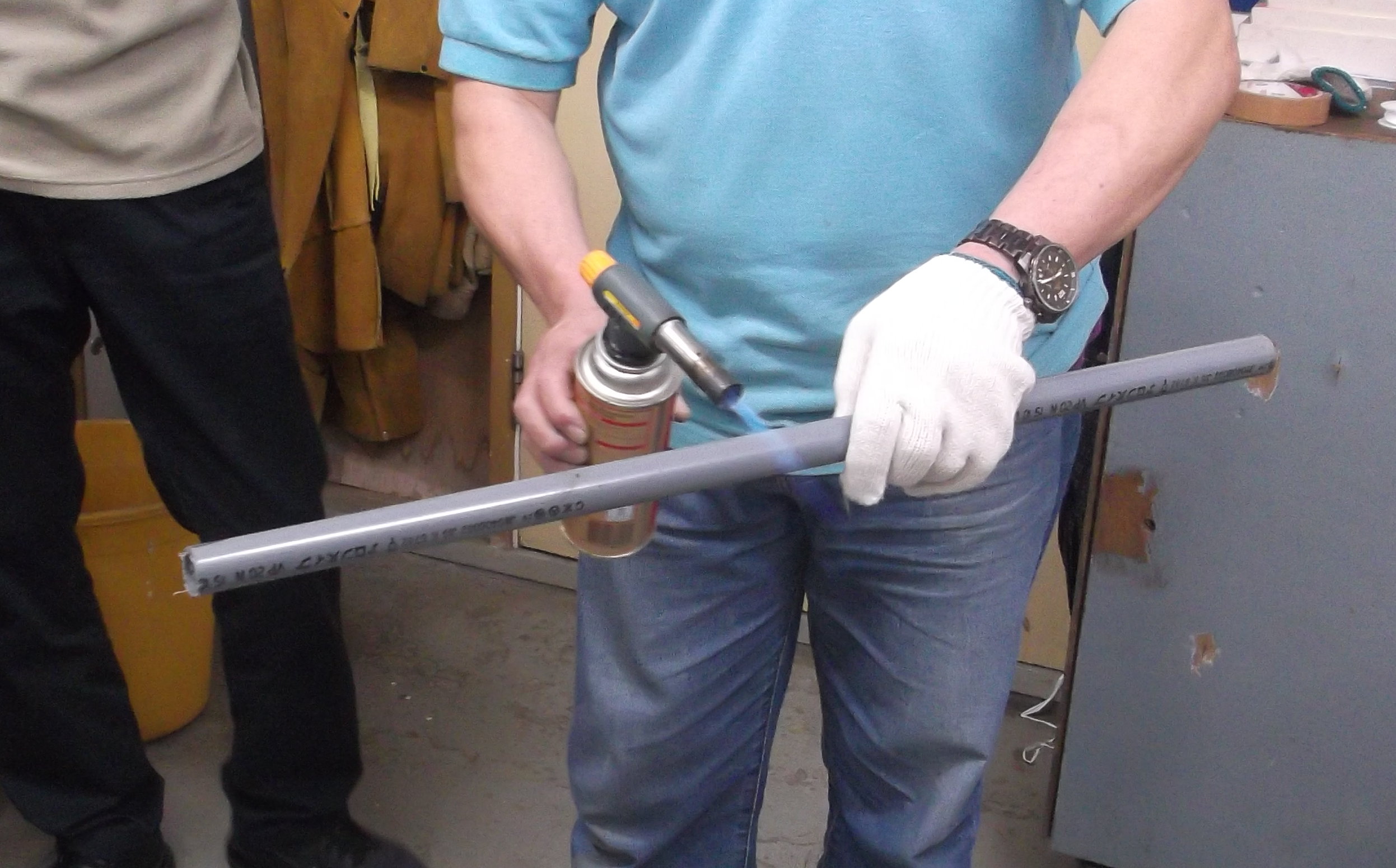

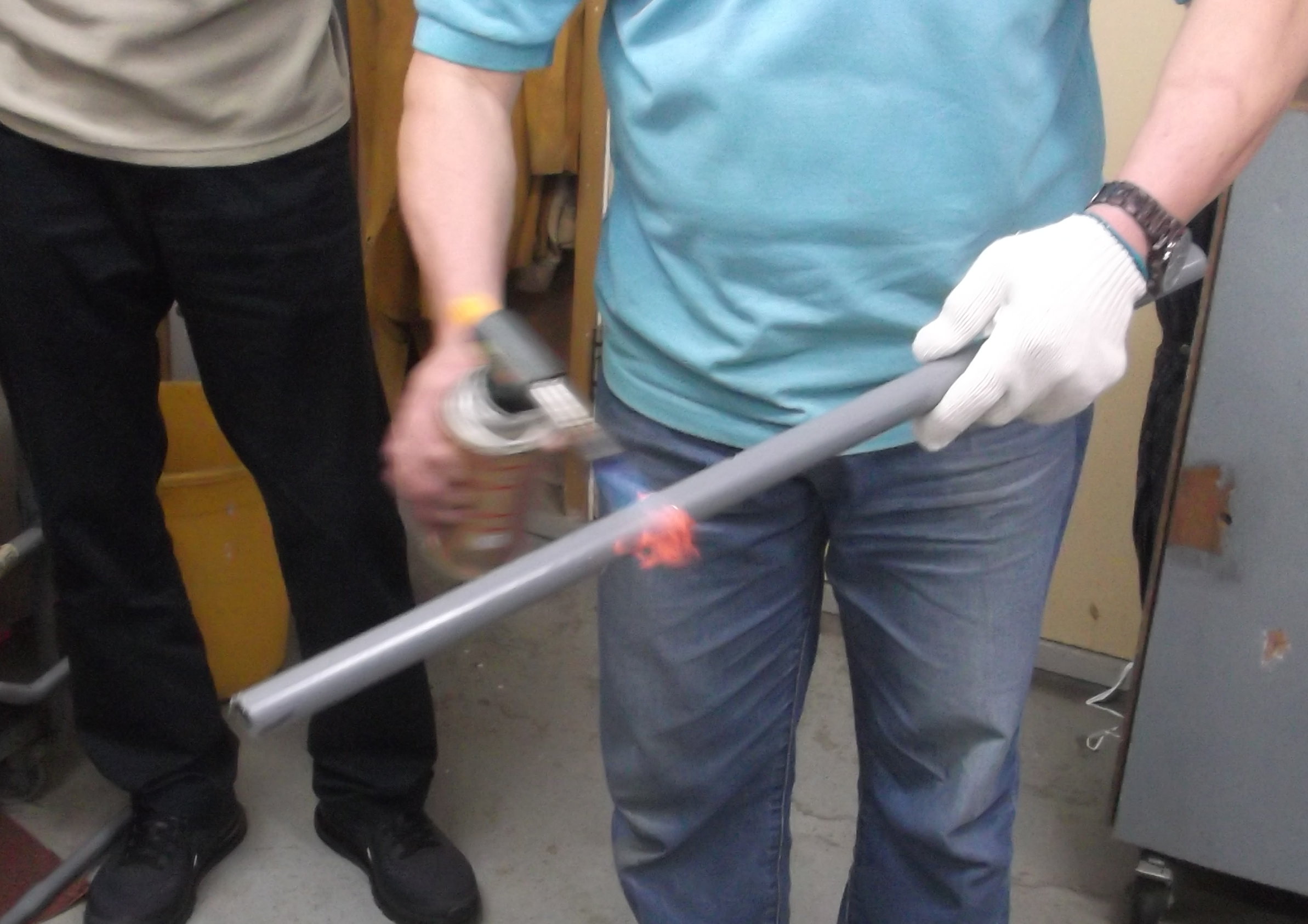

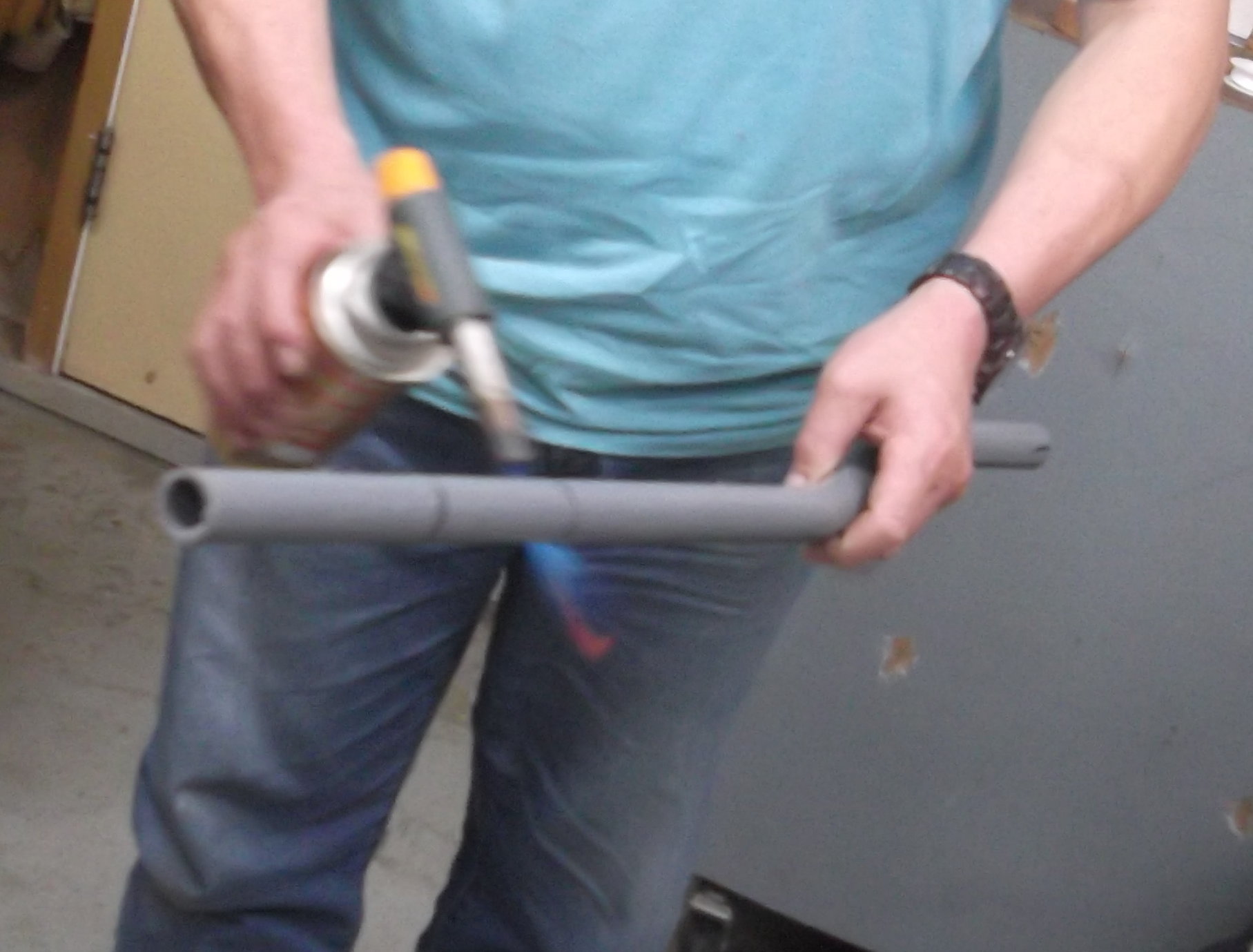

用噴燈加熱

4

噴燈左右移動,灰喉邊燒邊轉

5

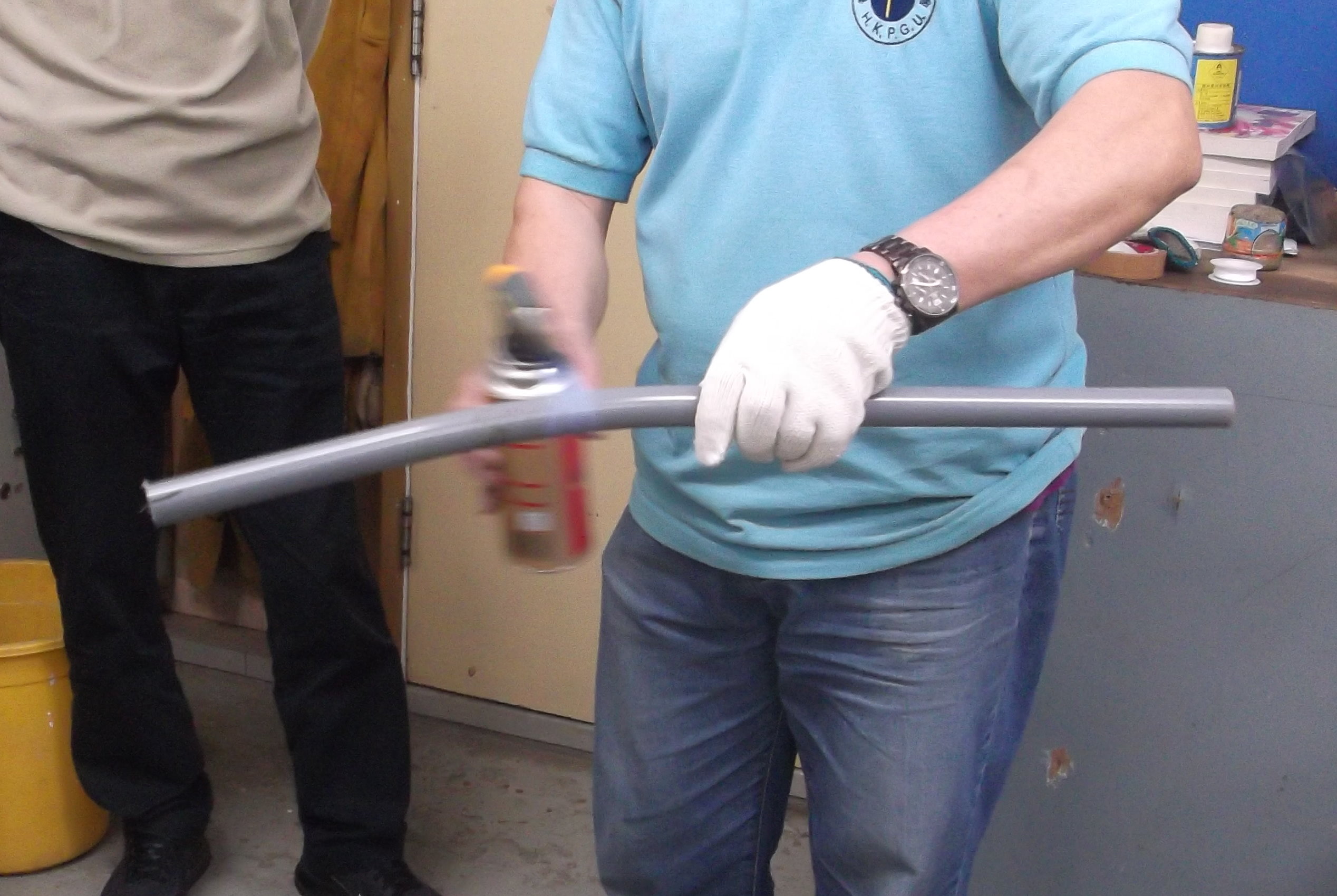

灰喉變軟

6

按地上所畫標記屈喉

7

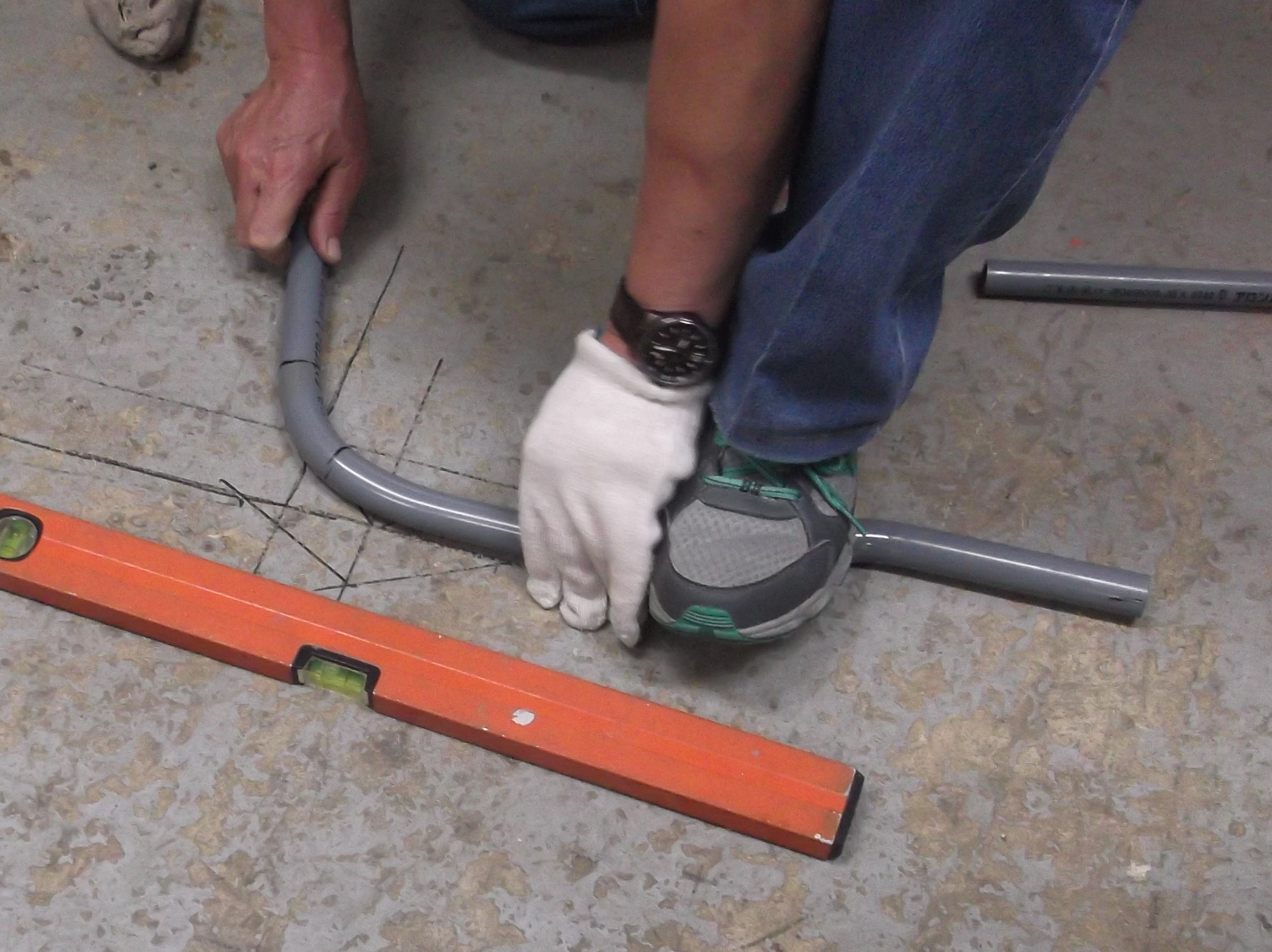

用腳踏實灰喉固定

8

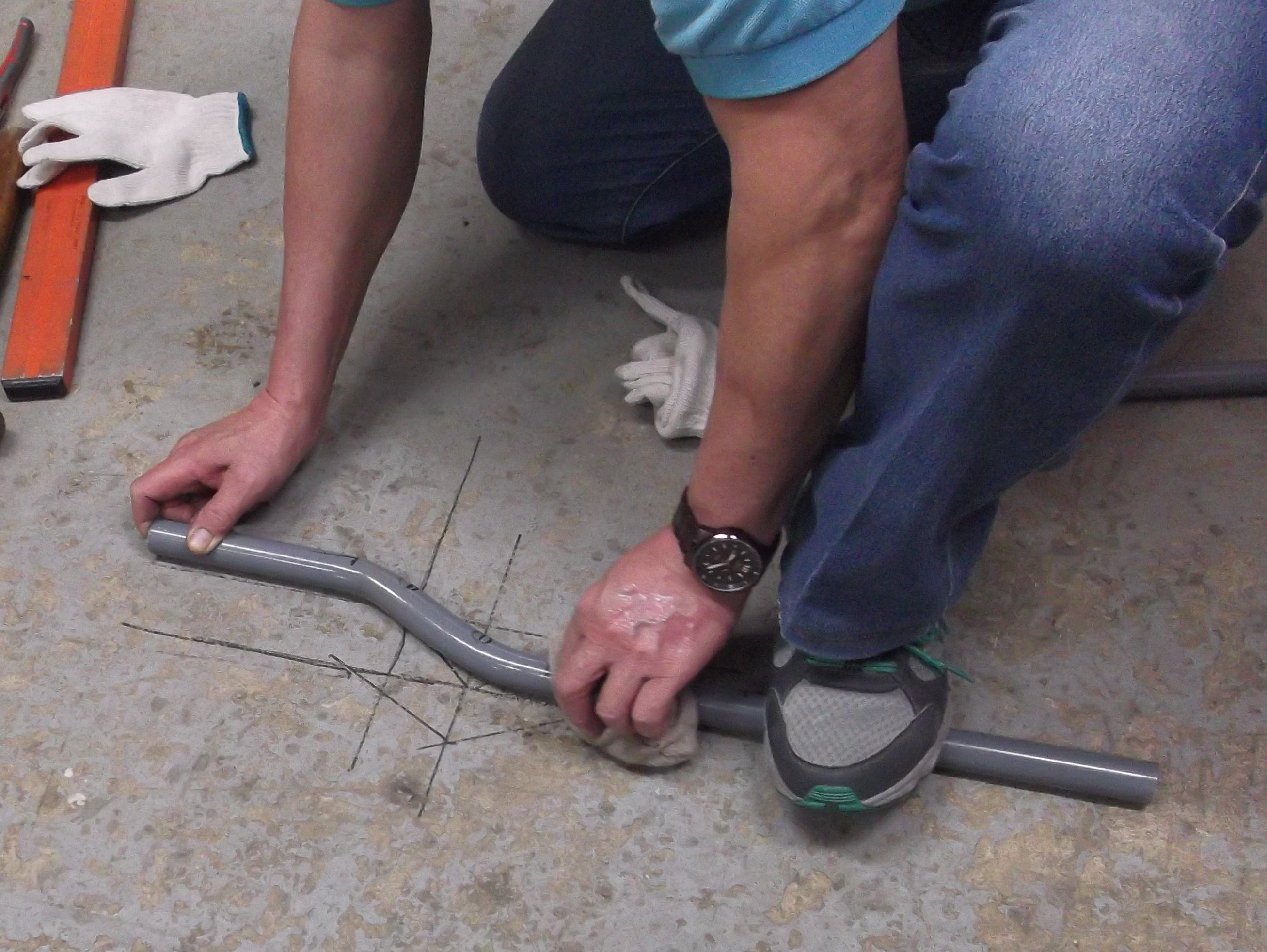

合適形狀便冷卻定形

9

用濕布擦拭冷卻

再屈轉角

1

用噴燈加熱

2

按地上所畫標記屈喉

3

用濕布擦拭冷卻

屈馬肚

1

用噴燈加熱

2

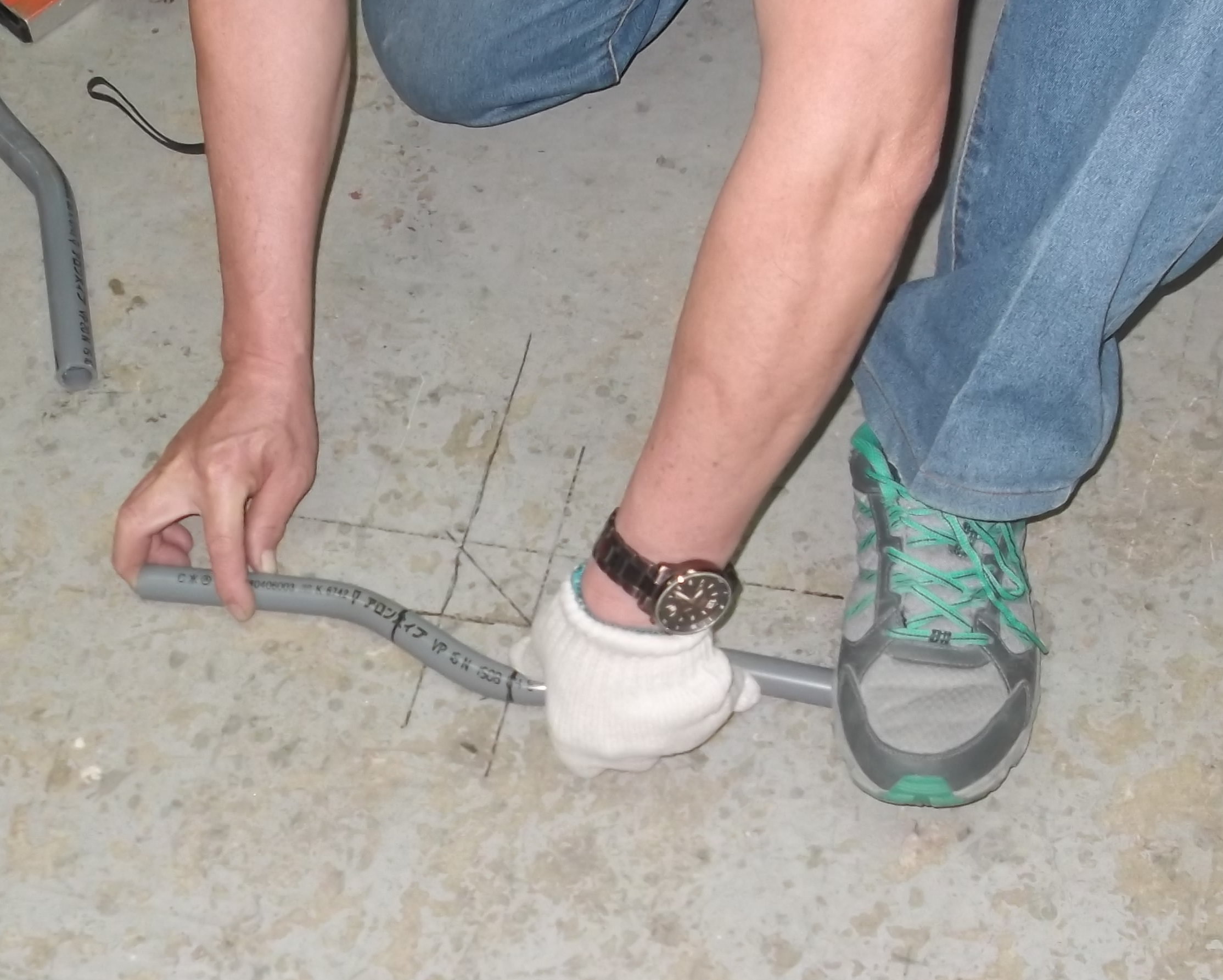

按地上所畫標記屈喉

3

檢視形狀

4

用濕布擦拭冷卻

5

放置避讓之喉試位







膠喉打杬(無梳杰接駁法)

因應灰喉可延伸的特性,接口位可加熱擴大,套入另一條同等口徑的灰喉,如此便不需用梳杰接駁喉管,在梳杰用盡時,是一個可行的替代品。

  1. 用筆畫出灰喉加熱的位置及範圍, 以16mm灰喉為例, 駁口插入長度為口徑的1.5倍, 24mm, 加熱時要加多25mm, 即是加熱範圍是50mm。
  2. 將待熱膠喉的內壁挫斜及用作擴張器的膠喉外壁挫斜(削去), 令兩管形成相配的斜口。
  3. 用噴燈將灰喉加熱至軟身,利用待接駁的灰喉作擴張器,在軟喉口不斷作45度旋轉斜壓, 將軟喉擴張成喇叭口狀。
  4. 當軟喉做成喇叭口後, 以盆骨頂著軟喉,將待接硬喉用力壓進軟喉內, 用濕布冷卻, 軟喉變硬定形後拔出硬喉。
  5. 兩喉的接位塗膠水,然後重新納入壓實。

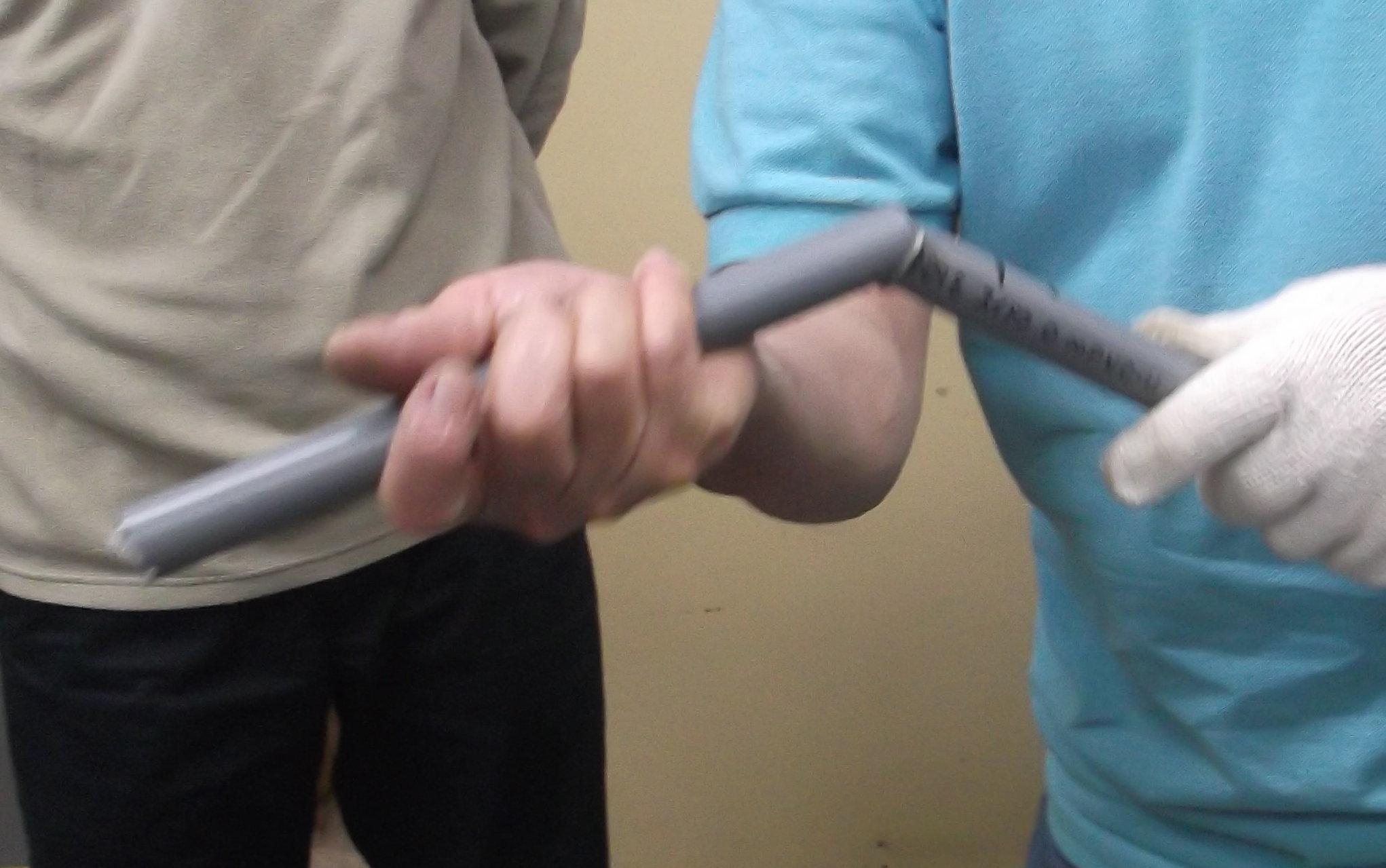

用硬喉把燒軟的灰喉壓出一個喇叭口

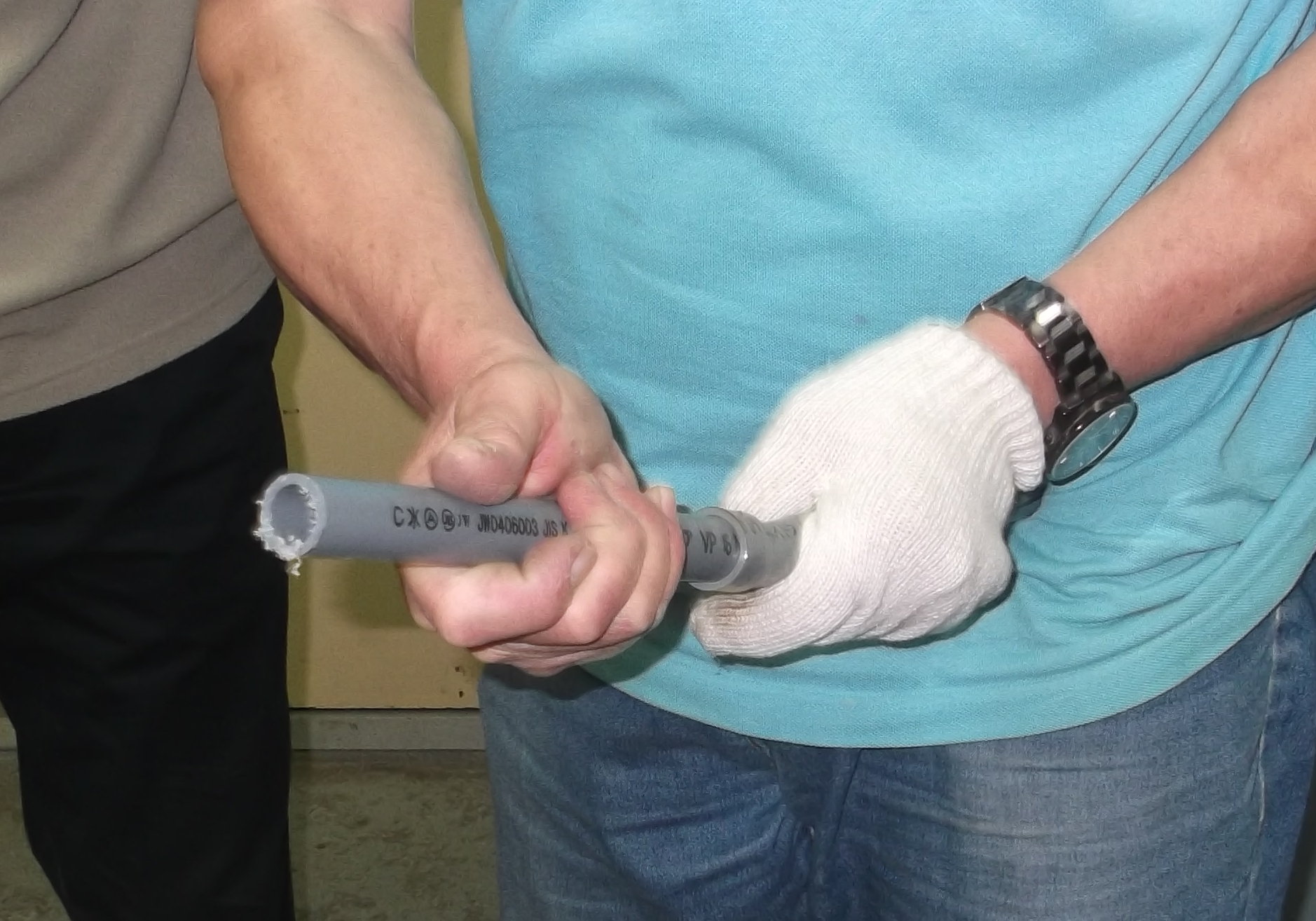

以盆骨借力把硬喉用力壓進軟喉內

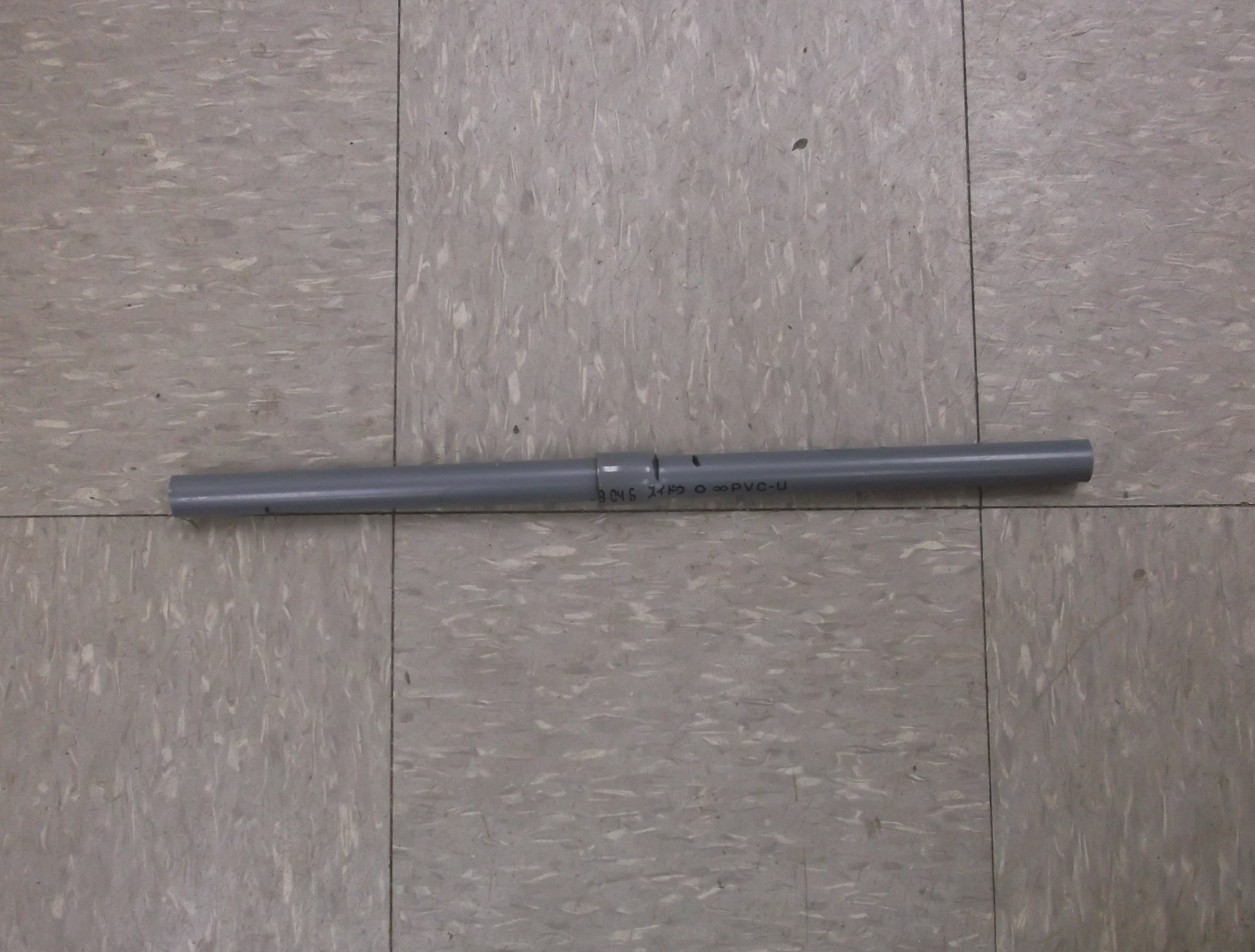

打杬接好的灰喉

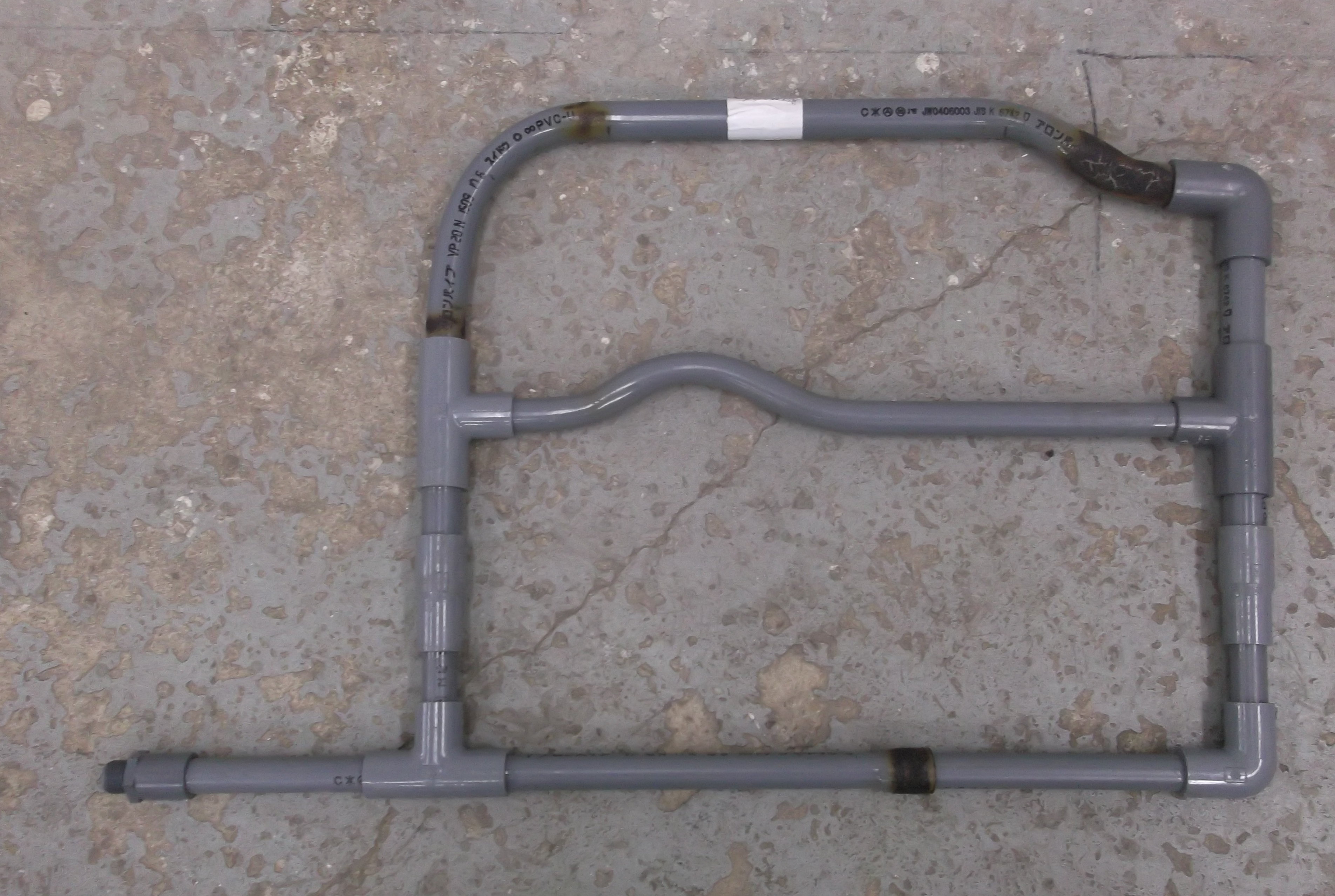

成品



完工後可接上水喉測漏儀谷磅以測試接口是否穩妥無漏。

水喉測漏儀

搖動手柄將水泵進試件,看指針讀數有否下跌

儀器型號

灰喉是可以接上有螺絲紋(有牙)的灰喉配件的,例如外或內牙直接頭, 又或者是入銅內牙曲等配件,這時便可與銅喉連接又或者裝上水龍頭等, 當這些有牙灰喉配件與其他銅喉配件(亦可以是有牙的灰喉配件)接駁時, 便要用上士黏膠布了, 通常灰喉接銅質配件繞約十圈, 而灰喉間的接駁可繞二十圈。

4.銅喉的修補

找出漏水處

銅喉穿了漏水是可以修補的, 首先要找出漏水處, 當然能用肉眼看到滲水處則最佳, 否則可借助測漏水錶來找出那段水喉漏水, 找到後便可進行修補。這水錶不貴, 只售百多元。

在懷疑滲漏點的後段適當處切斷銅喉(利用小界機),接上測漏水錶, 開啟總掣, 察看水錶讀數並記下, 關閉總掣, 十五分鐘後再察看水錶讀數, 和之前的比較, 若有漏水讀數會下跌。

測漏水錶

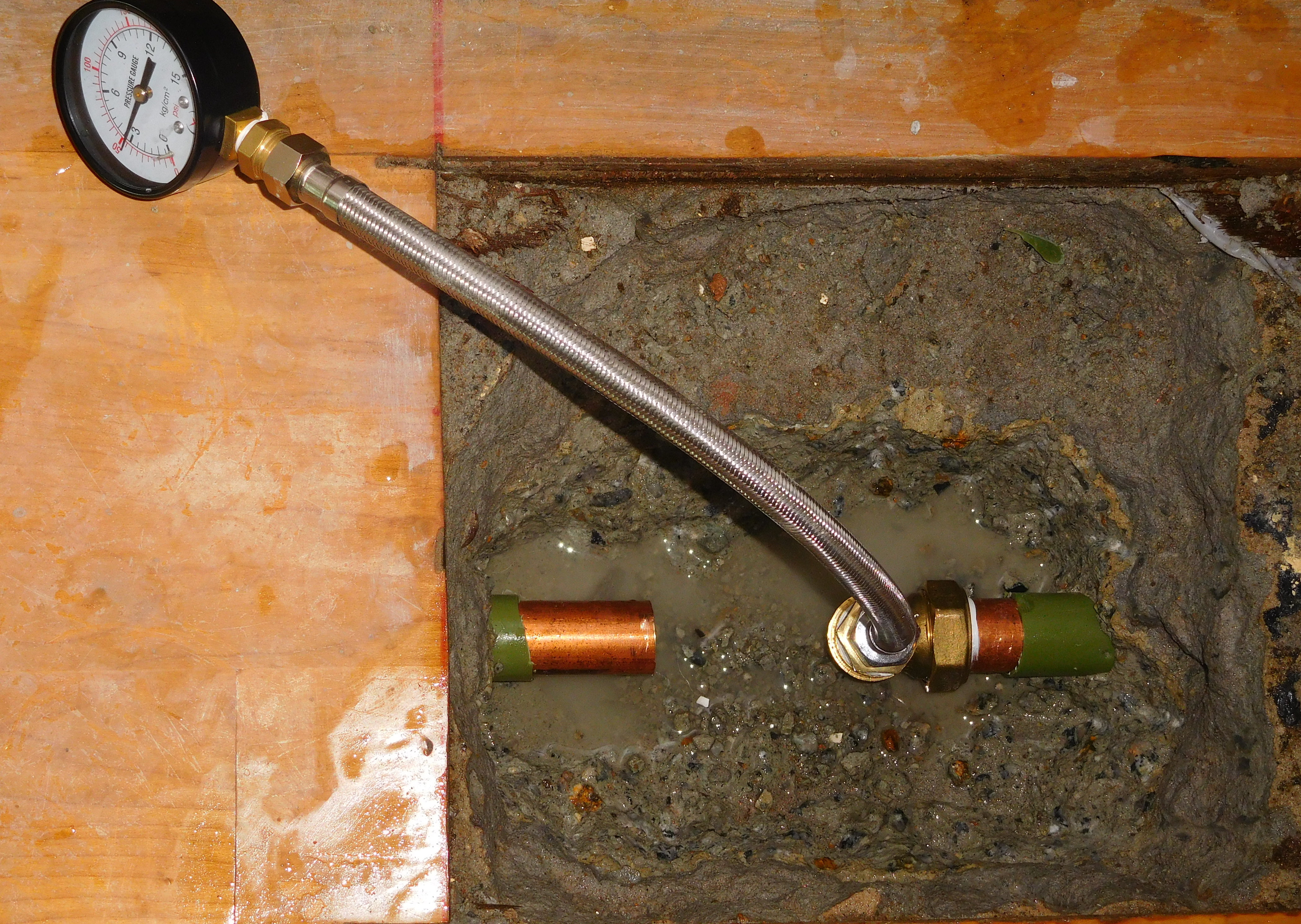

切斷銅喉,接上測漏水錶

觀看水錶讀數有否下降

進行修補

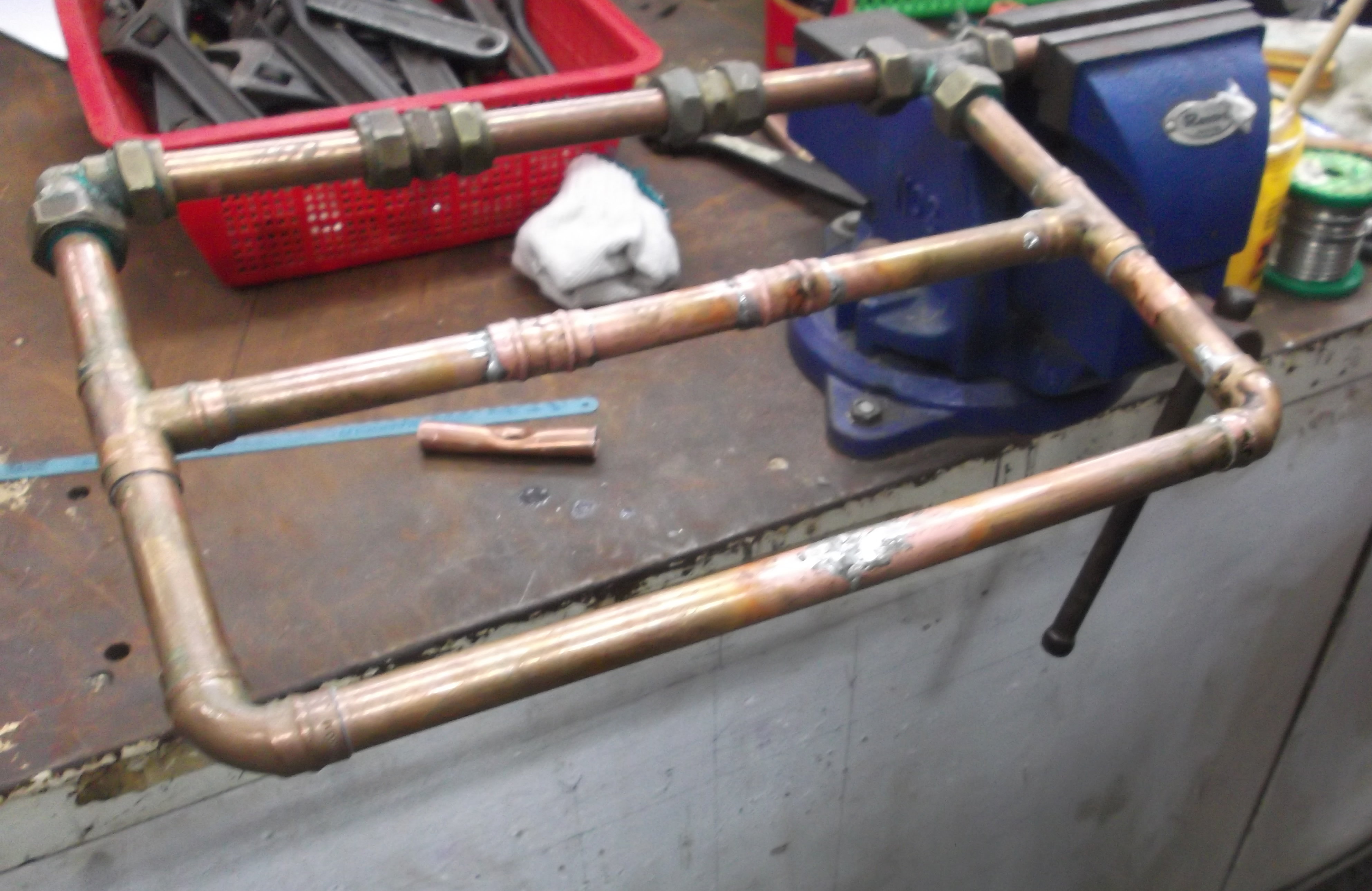

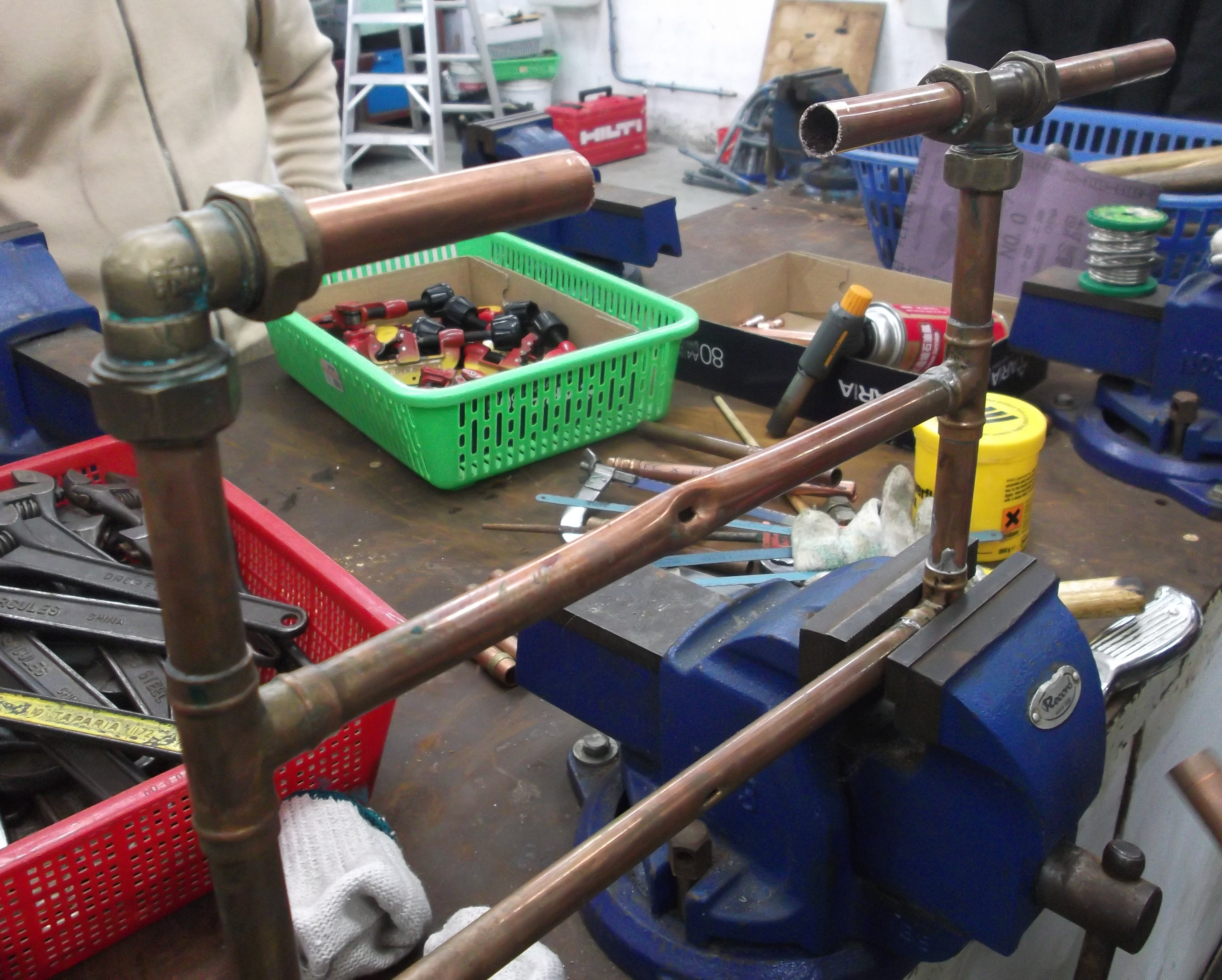

以下工件在三條橫行銅喉上打了三個洞, 會用三種不同方法修補:

1. 銅杬壓接置換新喉

1

切斷及移走損毁部分

2

鋸取比移除部分略短銅喉,
套上兩個雙杬急輪

3

用士巴拿上緊便完成

2. 走錫置換新喉

1

切斷及移走損毁部分

2

在新喉兩端套上走錫梳杰

3

在接駁位塗上松香膏並套上舊有管道

4

在駁口位添加松香膏

5

用噴燈加熱走錫

6

喉管置換完成

3. 直接焊錫修補

1

排走所有水分, 直接在破洞加熱

2

加入錫線,一同加熱

3

修補完成
