樓宇常用的排水管道名稱及用途:

臭氣管是給廁所糞便、尿廁、洗滌盆、污水盆等排放廢污水。

污水管是給洗碗盆、洗面盆、浴缸、地台等排放污水。

雨水管是給天台、露台、簷蓬、屋頂等處理天雨水的排放。

透氣管是給潔具、器皿排放過程中起反虹吸作用,若潔具、器皿裝有反虹隔氣便可以不用透氣管。


1. 室內排水系統各主要設備及功能:

除了各類潔具外,室內排水系統之主要設備包括:糞管、廢水管、雨水管、通氣管、存水灣(隔氣)、檢查口(生口)、地台排水和樓頂的通氣管球網罩(波罩)。它們的功用簡述如下:

1. 糞管 (臭水垌)

糞管是用來收集及排送人體之排洩物,如廁所或糞槽所排送之大小便,將其輸送到地下大渠,臭水井或化糞池,臭垌可用生鐵喉、球墨鑄鐵管、白膠管及其他建築局批准採用之材料,香港最常用的為生鐵管,其內徑不能少於75毫米或者相等於所接駁之隔氣出口之內徑,工程上各喉管之實際大小是要根據圖則及合約上之指示來做妥。冀管是直接駁入污水地渠或污水沙井,但不能駁入地下清水排水管道裡。

沙井分兩類: 雨水及污水, 以井蓋辨識: 圓清方濁, 現在有些雨水沙井蓋也是方形的, 但仍可分辨, 因為同是方形沙井蓋, 清水井蓋表面鑄有蕉形粒紋圍成一圓形, 而污水井的方形粒紋則圍成一正方形。

2. 廢水管

廢水管是用來收集及運送各類衛生潔具所排出日常用完之廢水到地渠去,除尿厠、廁盆及下身盆外,所有如星盆、洗手盆、浴缸、花洒、洗衣機、廚房或廁所地台之水閘口等所排出之廢水,含有洗滌劑或一些殘餘的細小懸浮物,染料物質等,通通排入廢水管,這比糞水潔淨一些。

3. 雨水管

這是用作收集屋頂“天面”之雨水,和露台及見光之走廊通道的雨水,把他們排放至雨水落水管,這類管道可稱為“清水管”,所排放之水份中含有從露台、露台上沖刷下來的灰塵,但算為最潔淨。這類排水管因為預算接收在雨水時期之大量水份,故其直徑比較大一些,要獨立接駁至地下明渠或清水井處。

4. 通氣管 (氣喉)

通氣管的設計是為了疏通排水系統的氣流,防止“虹吸作用”和空氣壓力所引起對隔氣內水封之破壞,通氣管之接駁是在接近各類潔具之隔氣出口300mm之距離範圍內,其材料與上述兩類相同,其內徑之大小是因所接駁之喉管而定,例如是糞管75㎜或以上,通氣管之內徑不少於25㎜,豎直之通氣管其最上端可接駁糞管污水管之最高位置,而高出天面至少要有一米或以上,在頂端要有防塞之波罩,防止雜物阻塞或雀鳥造巢的影響。另外潔具至垂直豎管之通氣支管,其安裝高度應要高於最高潔具之滿水口,而各潔具至豎管之距離要參照BS5572所述。高層樓宇的排水管和通氣管之間,每隔2至3層安設聯通管,以加強排水暢通的效果。

通氣管計算法:

通氣管管徑應根據排水能力、管道長度來確定,一般不宜小於污水管管徑的一半。基本設計可如下表:

污水管管徑

通氣管管徑

小於75mm

污水管管徑三分之二

75mm-100mm

50mm

大於100mm

污水管管二分之一

5. 存水灣 (隔氣)

這配件是設置在大部份衛生潔具的排水出口處,作為形成一彎形儲水池,在彎曲儲水段內存有50-70mm深的儲水,叫做水封,作為隔絕及防止排水管道內所產生的臭氣、有害氣體、易燃氣體或害蟲等通過衛生潔具而進入室內,污染環境,有些隔氣底部附有清理生口螺絲,方便清理。接駁方式又可分承插式和旋扣式,按其外形可分P型、U型和S型等。

P型

U型

樽型

6. 檢查口

俗稱蟹掩、生口,通常是一個用螺絲收緊之蓋板或如管帽(喉枳)般的關合活門,拆開活門,即可進行檢查和疏通工作。“生口”的安裝處應要能保留足夠空間,供清通工具運作。在排水灣角處小於135度的污水橫管上及有懷疑淤塞的地點都應設有生口。

7. 地台去水

主要設在廁所、浴室、洗衣房、衛生問及其他需要從地面排水的房間內,作為排除地面水。地台去水管分水平放置及企身安裝兩種,出口處有用不銹鋼、鑄鐵或塑料制成的柵蓋子,以阻止雜物進入排水管道。地台去水應安置在地台平面水位最低處,而水平地台去水口可比地台面凹下5-10mm,以方便排清積水。

8. 通氣波罩

要設在通氣管的頂端,以防止雜物、落葉等進入管內,影響正常排水運作,通常可用鉛水絲、銅絲、不銹鋼絲編成球罩,或是塑料球椎形柵格放在管端高出屋頂之上。



屋宇外牆大渠常用的喉管有兩類: 鑄鐵管和塑膠管

2. 鑄鐵管(生鐵喉)接駁

承插式鑄鐵管(生鐵筒)接口是用堵塞接縫方式接駁。

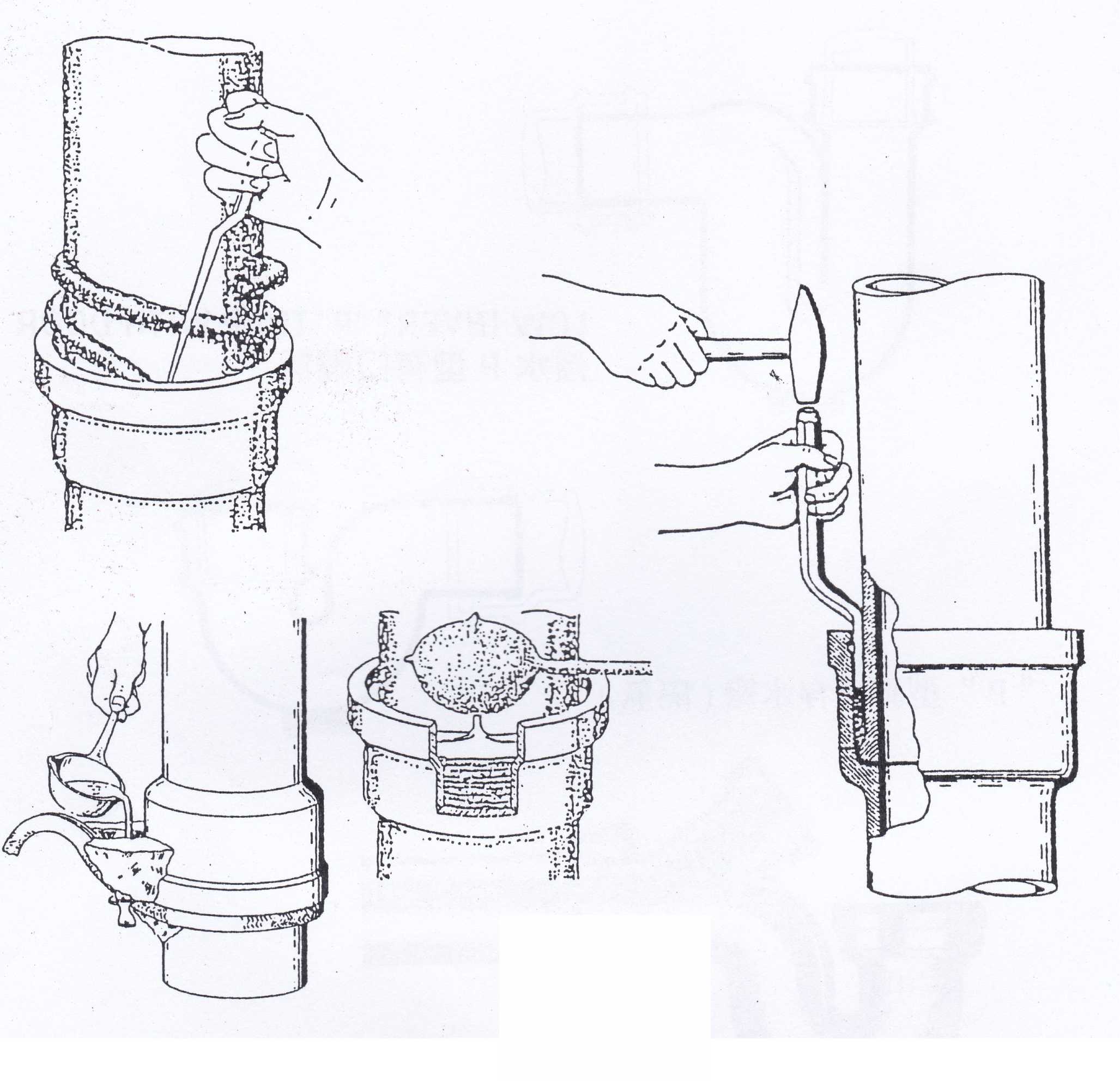

直插式接駁法:

  1. 首先將實如繩狀的麻根,裁剪適合長度,長度為鑄鐵管的直徑的一周半,粗度應比接縫口寬闊度稍粗。
  2. 將麻根纏繞於鑄鐵管頭的周邊,用麻根鏨(一自製工具)壓於麻根上,再用手鎚敲打麻根繩,將麻繩壓至接縫口末端,重覆將麻根填入接口縫裏,直到達到指定留有多少空隙的要求為止(約佔四分一深度)。
  3. 將黑鉛放在鐵殼裏,用噴火燈將黑鉛熔解成液體狀,然後把黑鉛熔液注滿縫口空隙中。
  4. 待黑鉛熔液冷卻凝固後,方可用黑鉛鏨壓在黑鉛上,用手鎚敲打黑鉛鏨,令黑鉛將麻根壓實。
  5. 等待黑鉛縫口完全冷卻,塗上一層油灰於表面上,堵塞所有餘下的縫隙,油灰面須塗抹到光滑,然後髹上瀝青油於油灰表面上,這才算完成接駁。又或者用英泥沙堵塞縫隙, 英泥與沙的比例是3比1。

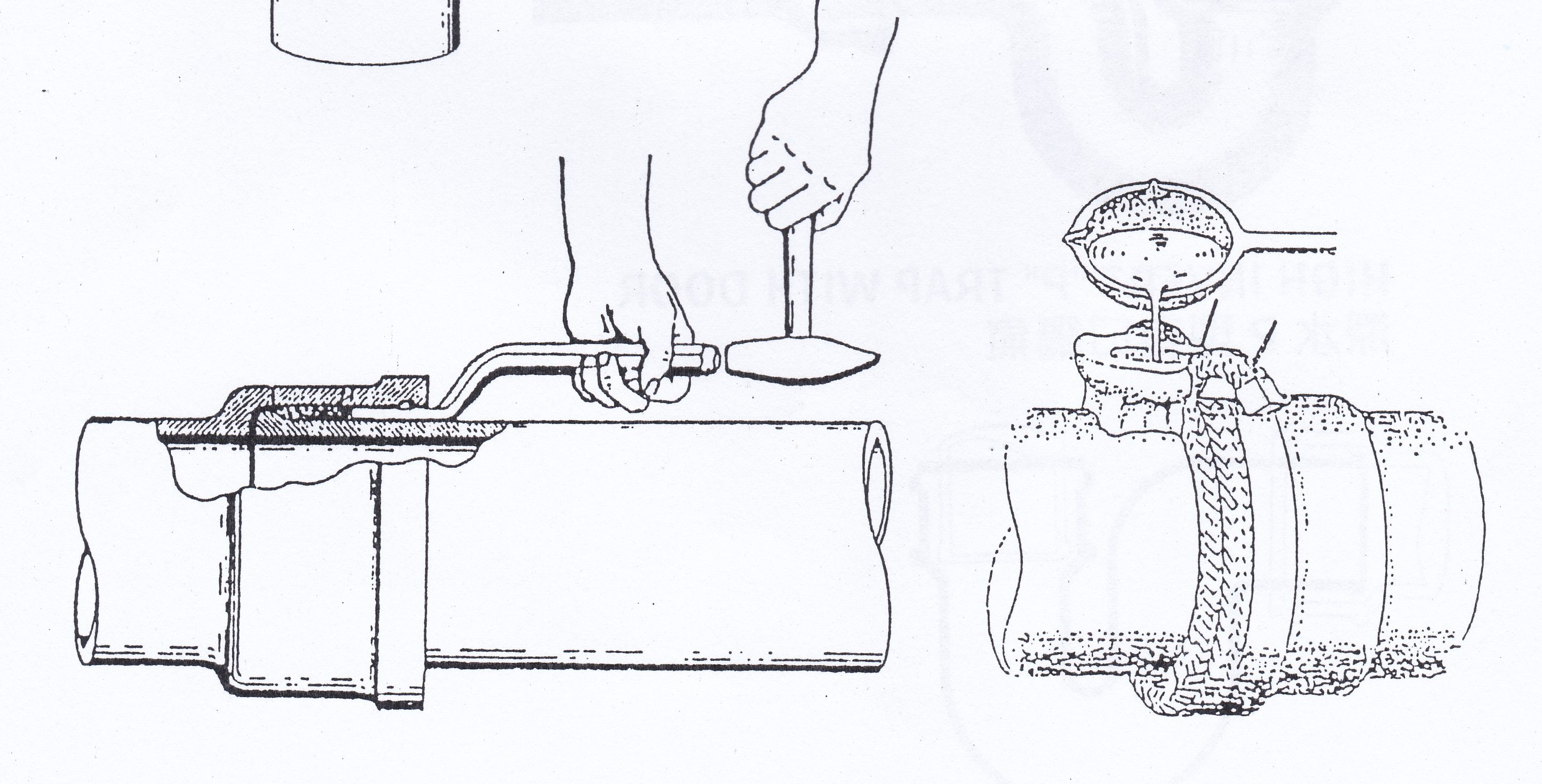

橫插式接駁法

橫插式接駁法工序也一樣,橫口在注入黑鉛前需用坑帶固定其注入黑鉛位置,然後用油灰做一個盛載黑鉛熔液口,再用黑鉛熔液注入鑄鐵管空隙內便可。

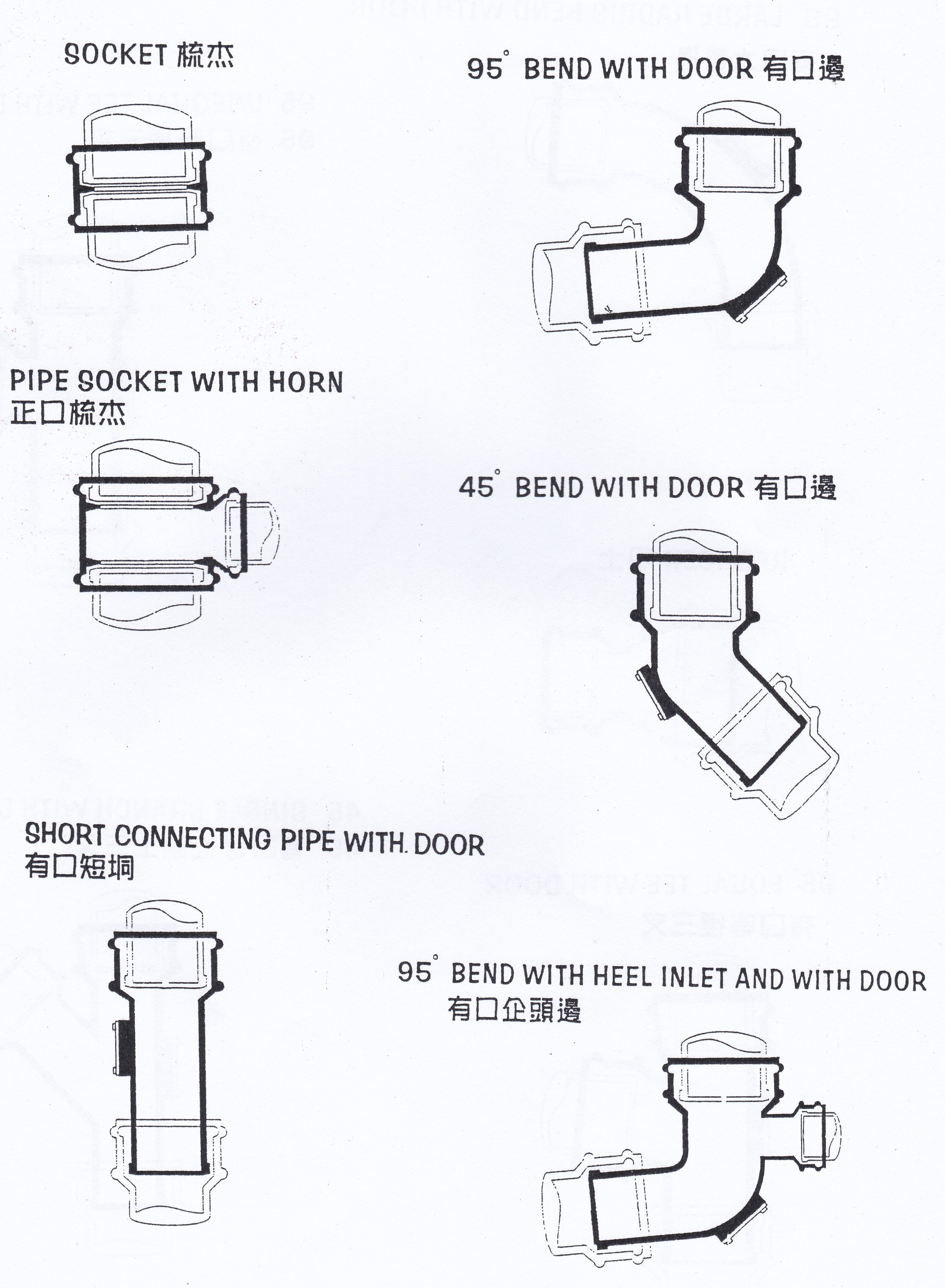

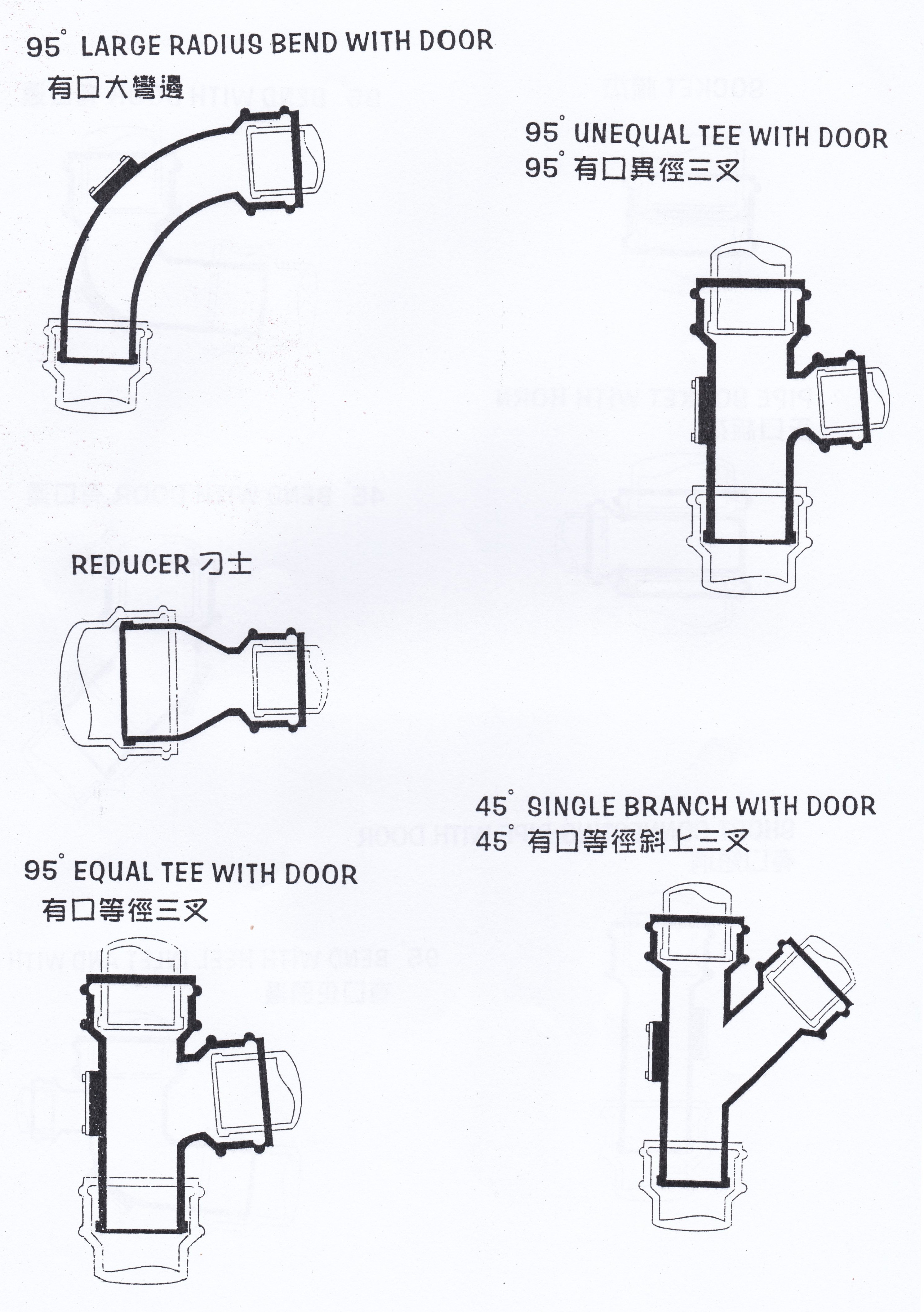

鑄鐵管配件:

「邊」 是譯自英文bend, 即彎的意思。

3. 塑料管接駁

現在大厦的公共排污管(臭水垌)已很少用生鐵垌了,改用UPVC膠塑料管, 因為安裝容易, 更平, 更輕及更靚。室內的水渠多為白色UPVC膠喉, 通常叫做“白喉”,遇熱變硬不可塑,耐日照,較薄及堅硬,可用的配件較多。尺寸根據喉管的內徑以公制單位計算,不過五金舖習慣仍然以英制稱呼。常用的直徑有32mm的叫吋二(1吋2分), 用於面盆, 40mm直徑的叫吋半喉(1吋4分),用於廚房星盆, 若連接三個星盆就用2吋喉, 外牆的排污喉用4吋喉(100mm)。通常UPVC的膠喉及配件上會標明質地及尺寸, 不難分辨。斜水坡度是40:1。

接合方式有兩種: 黏合式和絲扣式

1. 黏合式接駁

在未塗膠水之前,膠喉有時比較難完全套入配件中;塗了膠水之後會變得順滑得多,會比未塗前插得入一點。相對來說喉管的長度會變短,預算喉管長度時要留意。黏合後十五分鐘定型,二小時具備一定強度,24小時可通水。接駁技巧如下: 將膠喉抺淨,若有需要用砂沙省去污漬,塗膠水時先塗配件,因為是塗內壁,塗完可放低, 不會黏沙, 膠水開蓋前先搖勻,毛掃在配件內打圈塗抺, 直至塗至配件盡頭,放下配件再塗管身。將水管套入配件, 輕轉半圈, 壓到盡, 等少少時間(30秒)先放手, 若彈出, 須重新壓入,等待多些時間才再放手便可。

2. 絲扣式接駁
抗酸塑料管與其他質料管或潔具接駁時,需轉換成管紋絲扣接連法,辦法是多黏合一個有管紋的塑料管配件或抗酸塑料管配件便可,例如外管或內管紋接頭,內管紋肘管等便可接駁所用的潔具。

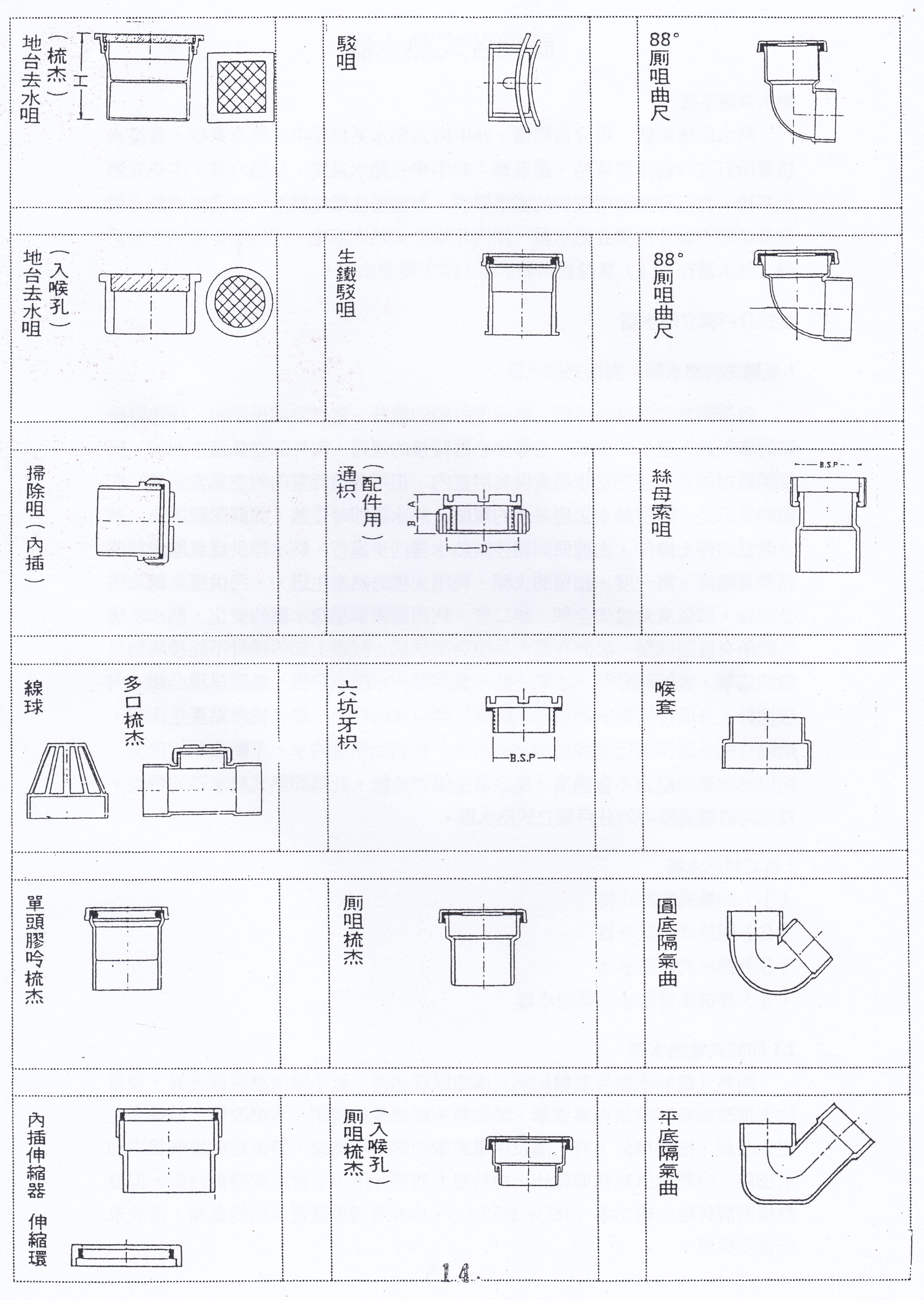

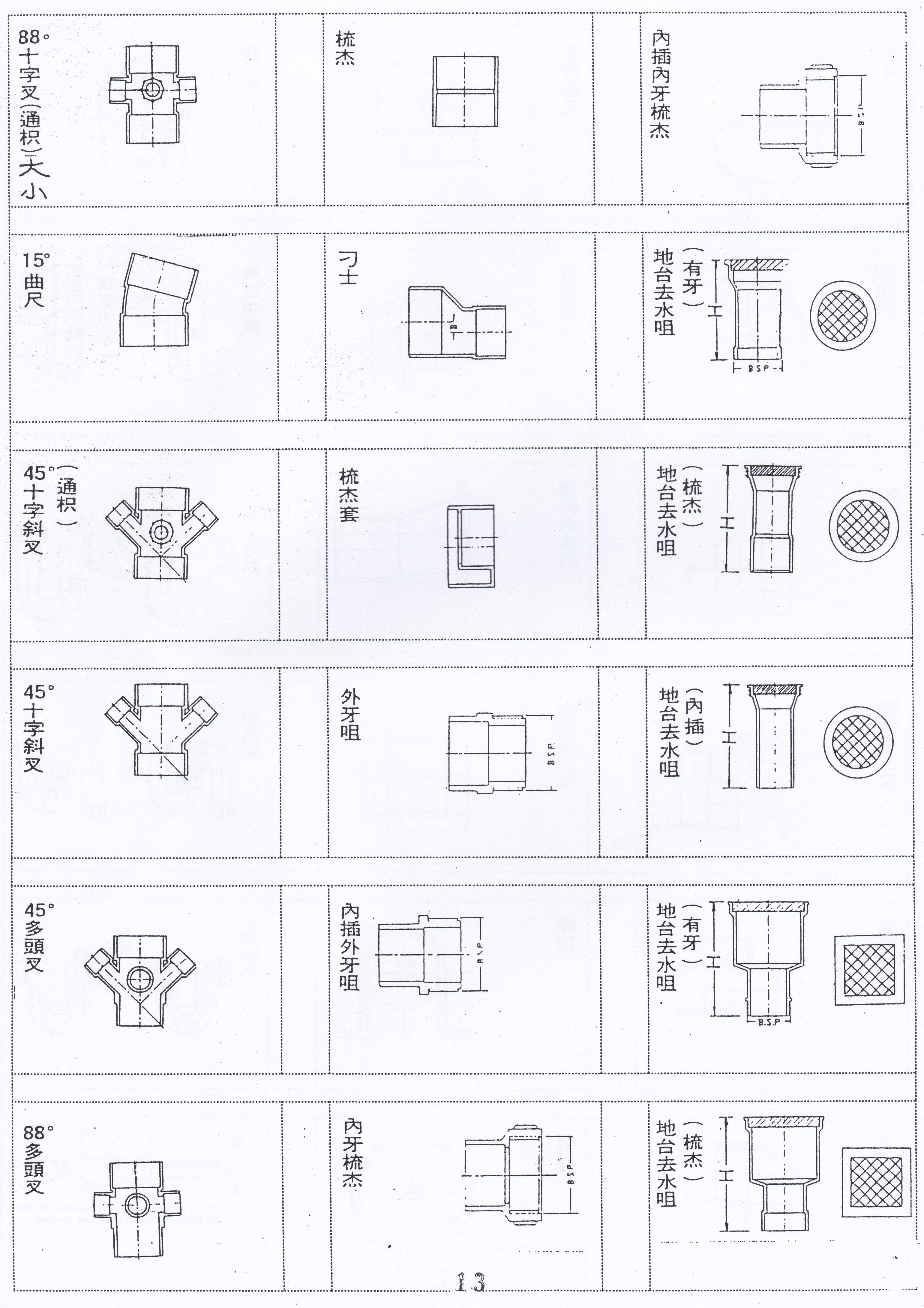

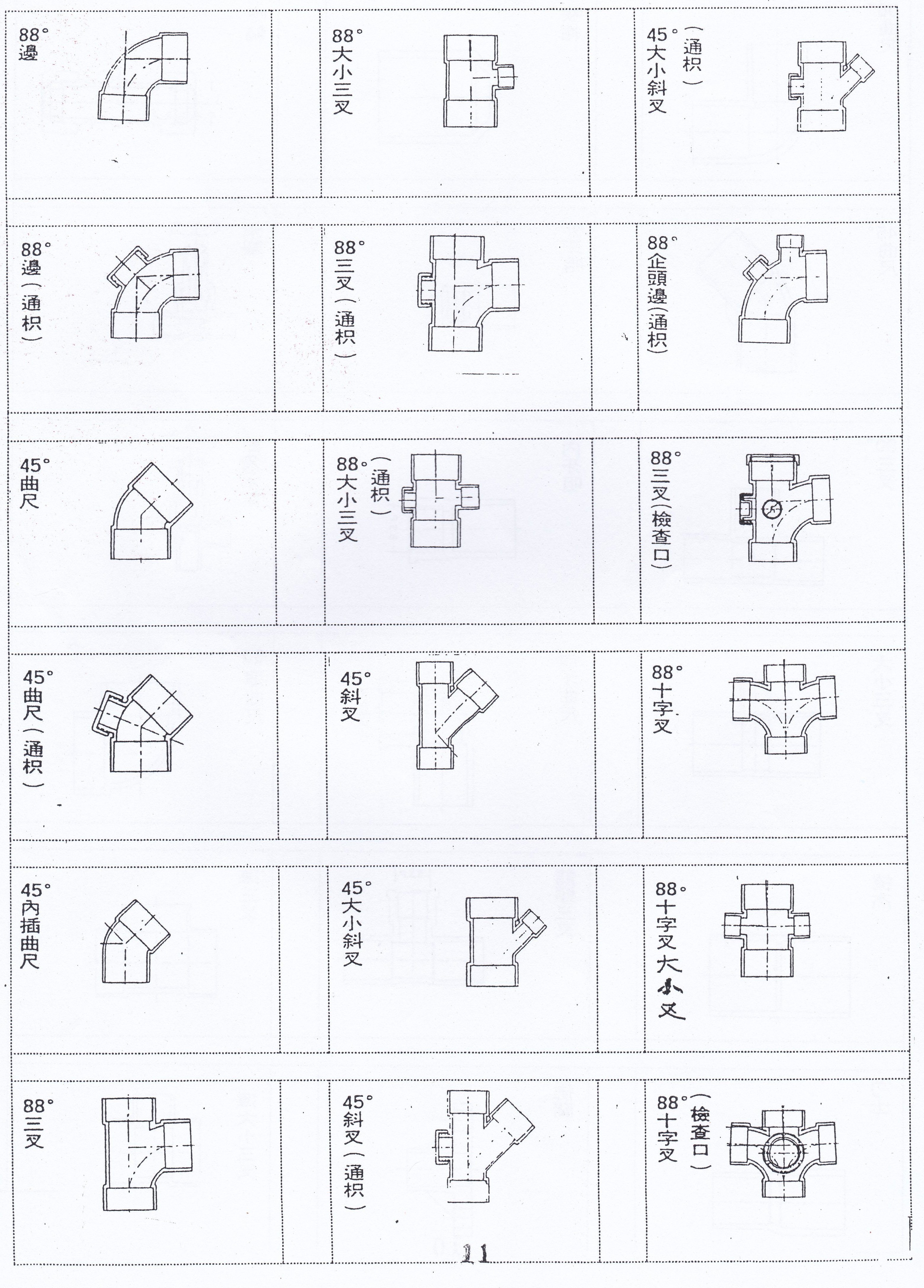

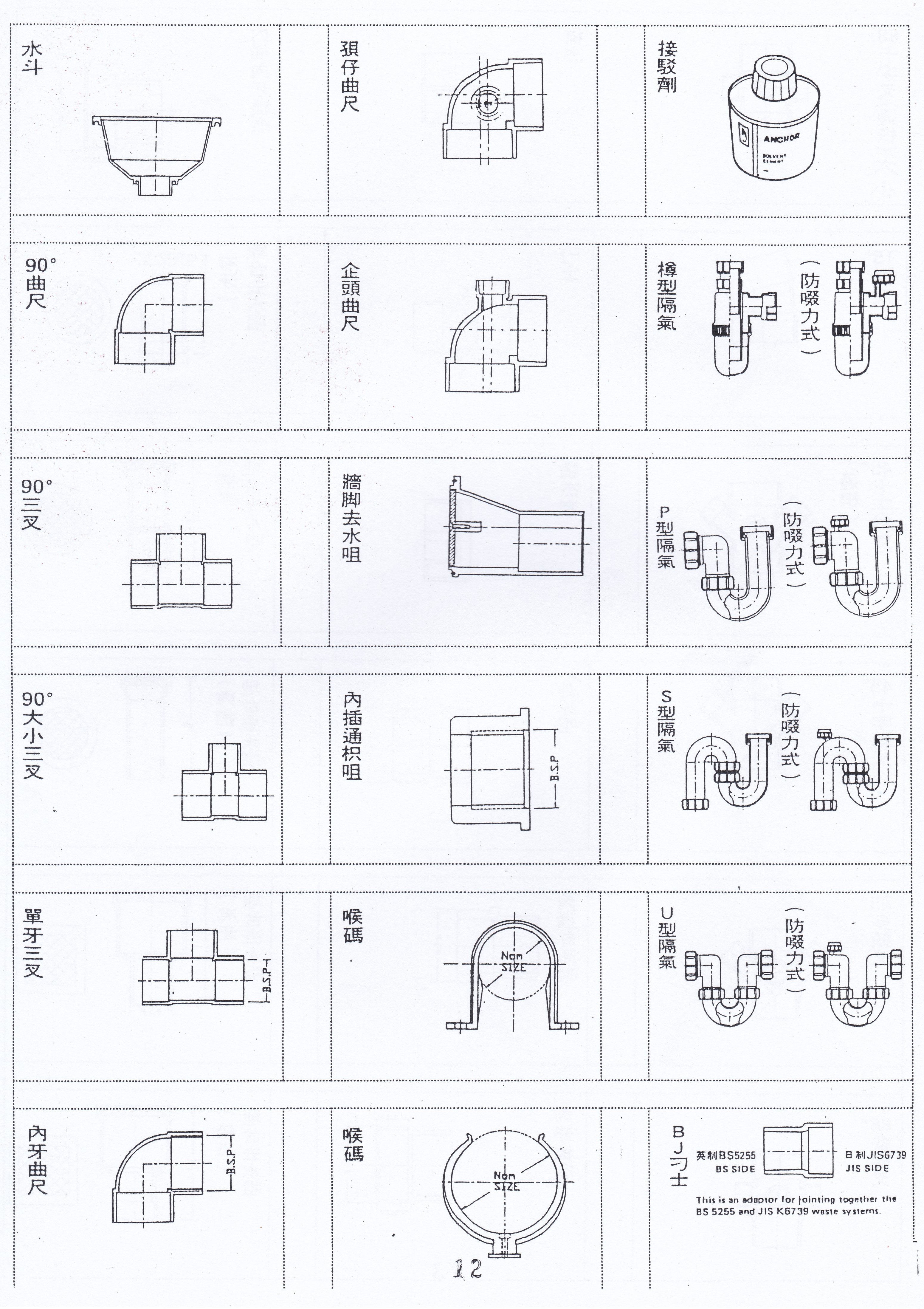

白喉配件

三叉

除了90度角T字型的三叉外,大廈外牆亦可經常見到一些45度角的去水喉用三叉。

梳杰套

大喉可轉接小喉。

梳杰、咀

膠喉梳杰和鐵喉梳杰的作用一樣,可將兩條膠喉管接駁,只是內裏沒有牙紋。
一邊內裏有螺絲紋的不是叫內牙梳杰,是叫“內牙咀”。除了內牙咀,也有外牙咀。下邊中間圖中這款可用於接駁星盆去水咀,右邊這款灰喉外牙咀常用於廁所水箱的來水喉路中。

廁咀梳杰

或簡稱為“廁咀”,專用於座廁排水位。一邊接駁大廈的糞渠,而套入座廁的另一邊有一個具彈性的膠箍,即使安裝座廁時去水咀和糞渠口位置有少許偏差都不成問題。若廁咀與糞渠口的位置偏差較大,就要用一種曲頸形的廁咀。

曲尺

由於膠喉主要用於下水道,所以用於排水喉的膠曲尺內夾角多數都不是90度,而是比90度略大少許。目的是方便兩支水管接駁後能形成一定的斜水度,利於去水。接駁排水管道時要留意,排水喉沒有像來水喉的水壓。曲尺位越多排水越不暢順,相對亦較容易淤塞,若可以的話應盡量少用。

膠喉碼

膠喉的魚尾碼有時會簡化稱為膠喉碼,因應喉管直徑分成不同大小。結構和用法與鐵喉的沒大分別,只不過在夾喉的地方有包膠套,以防損傷喉管。

4. 通渠

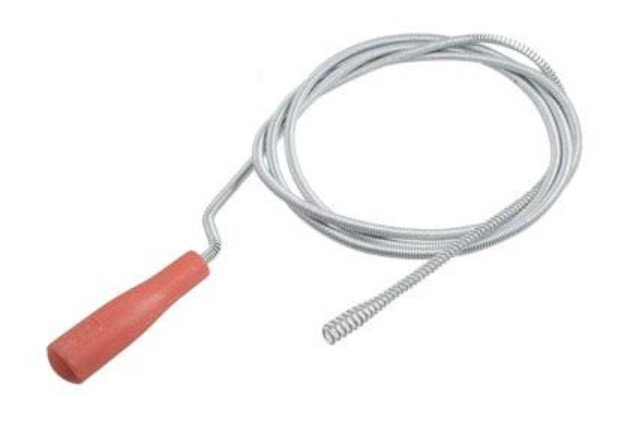

有時在一些家居用品店或五金舖會見到一種通渠用的彈弓出售,當排水渠淤塞較嚴重,用通渠劑也未能見效時就用得著。
先找一個可以穿入彈弓的開口,一般可以拆開星盆底隔氣由打橫的排水管插入彈弓,圖中例子由於單位排水管道較長及多轉彎位,而且星盆底空間較小,為方便操作,所以從排水喉中間插入彈弓。

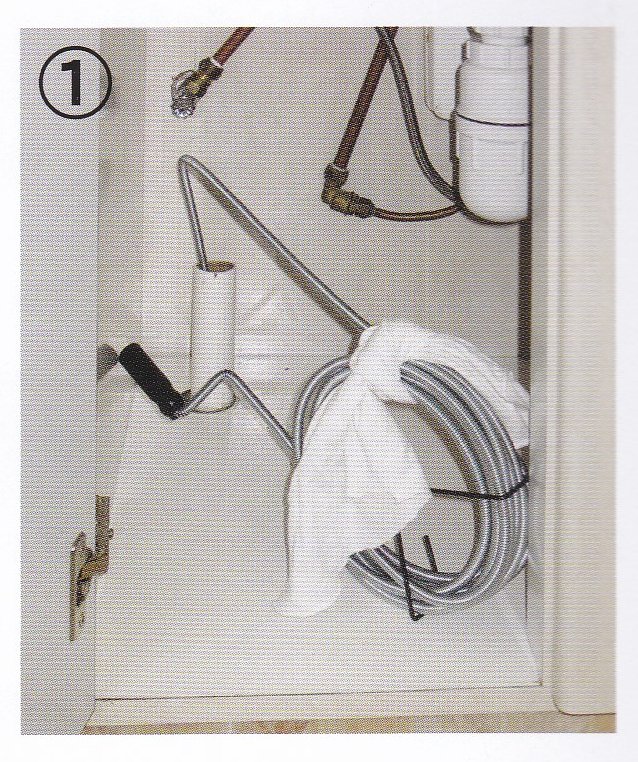

1. 開始時不必拆散整卷彈弓,為方便操作,可以用毛巾把彈弓扎穩成為一餅。

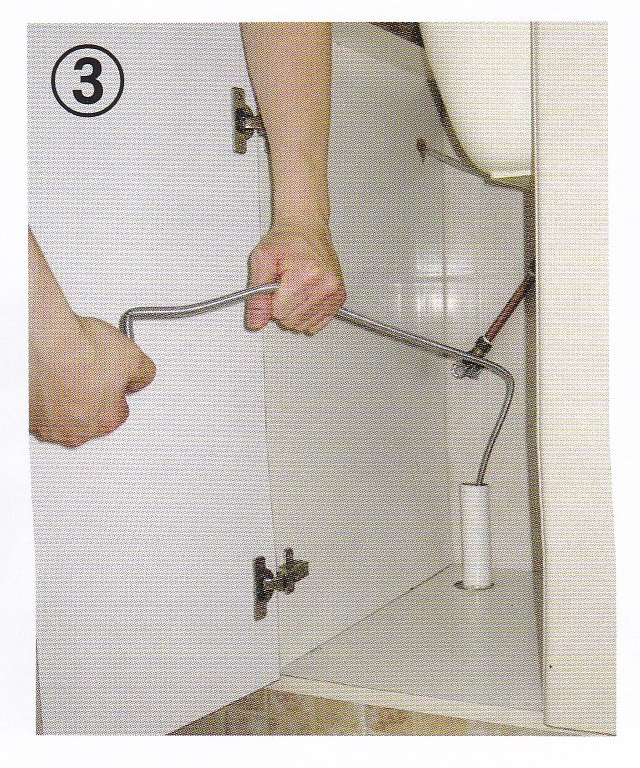

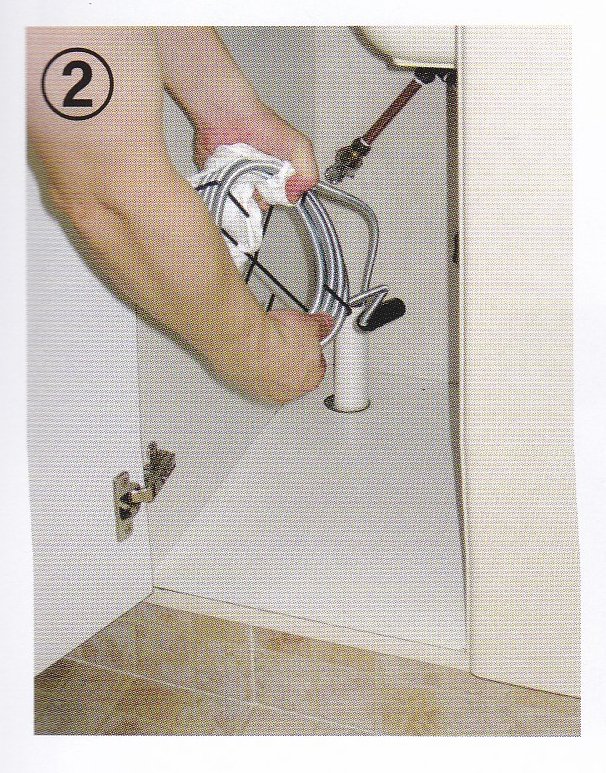

2. 遇著喉管轉彎位時難免會有阻力,可嘗試握著整餅彈弓一邊轉一邊插入管道內,當彈弓深入管道內時,可以鬆開毛巾再放長一圈。

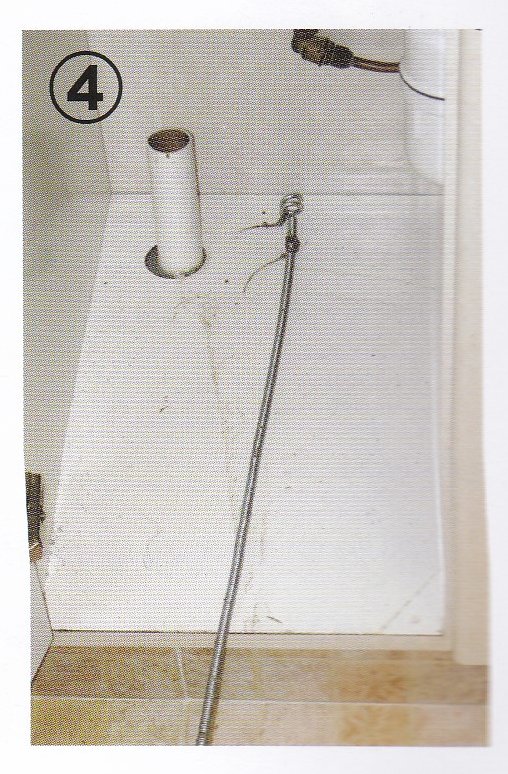

3. 視乎喉管長度,當彈弓已達排水管盡頭,可攪動彈弓的把手讓它在管道內轉動,刮走阻塞物,可行的話,攪的時候同時在管道內注水把阻塞物沖走。

4. 慢慢把彈弓拉出後就可駁回喉管,若是廚房星盆排水喉,彈弓上多數都會沾滿油脂,還會勾著一些頭髮、布屑之類的東西。把彈弓清理乾淨後晾乾,收好可待下次有需要時再用。
